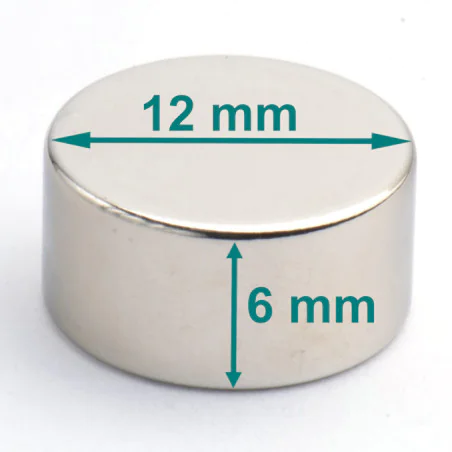

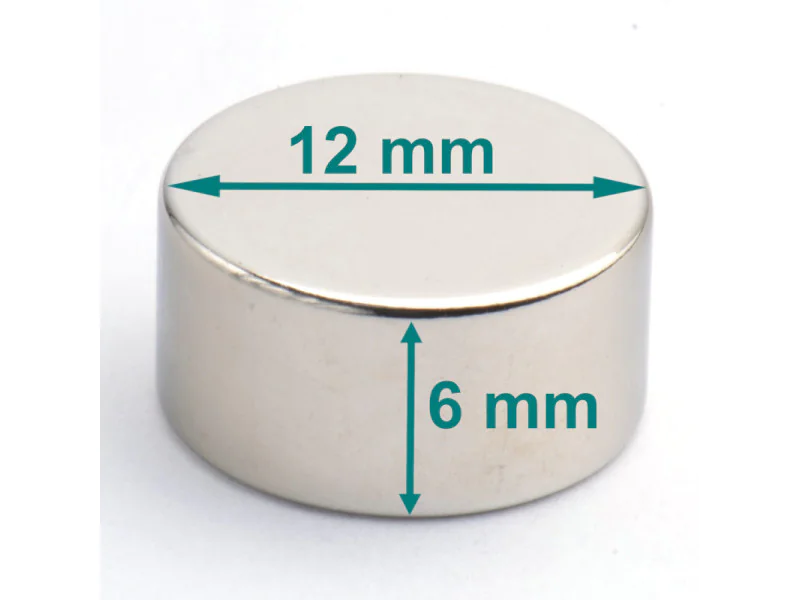

- Średnica zewnętrzna
- 12 [mm] +0,1/-0,1
- Wysokość
- 6 [mm] +0,1/-0,1

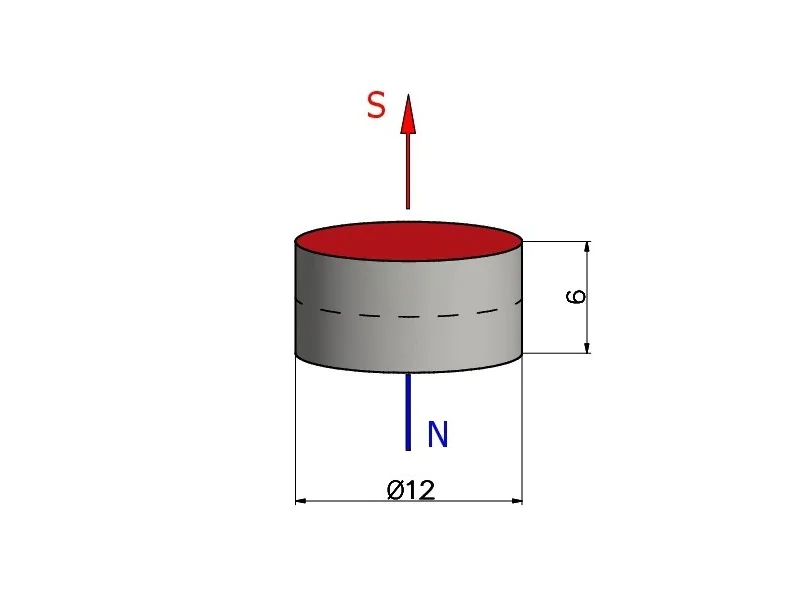

- Kierunek magnesowania wzdłuż wymiaru
- 6 [mm] wysokości
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 3,79 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,377 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 778,392 [nWb]x[m]
- Waga
- 5,09 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".

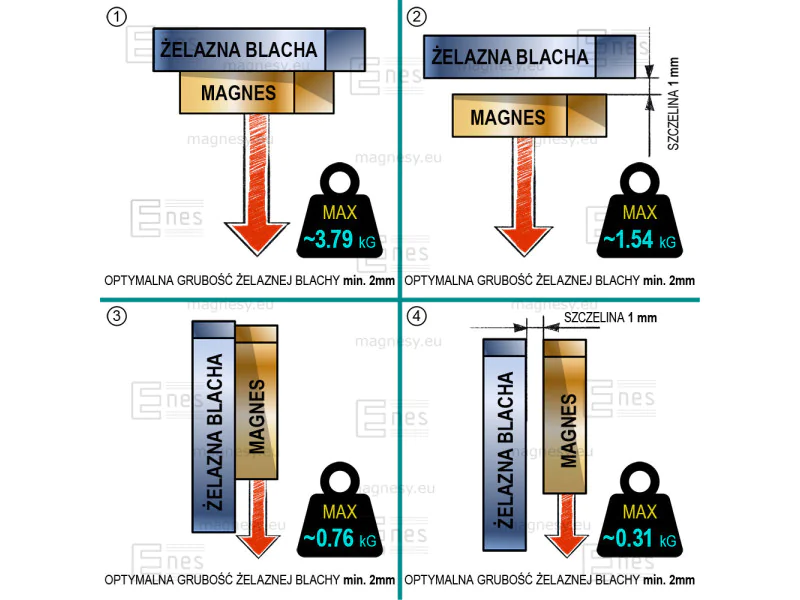

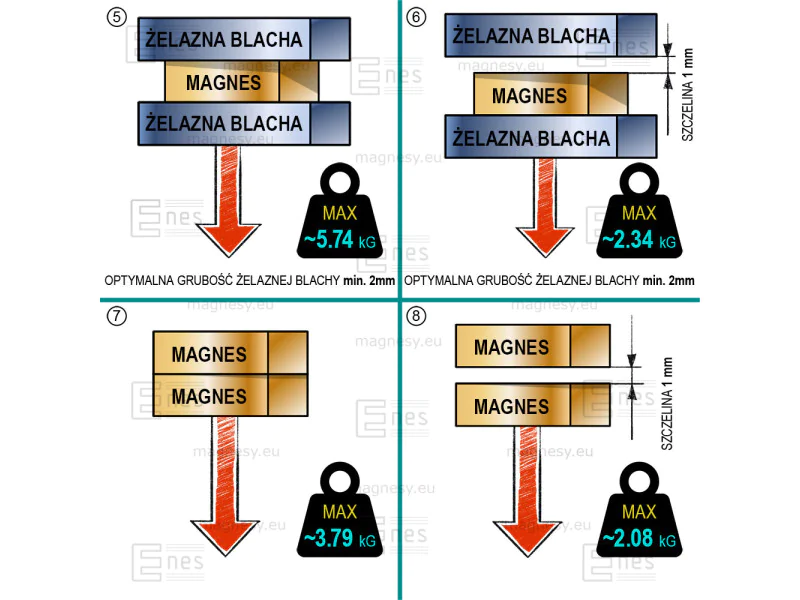

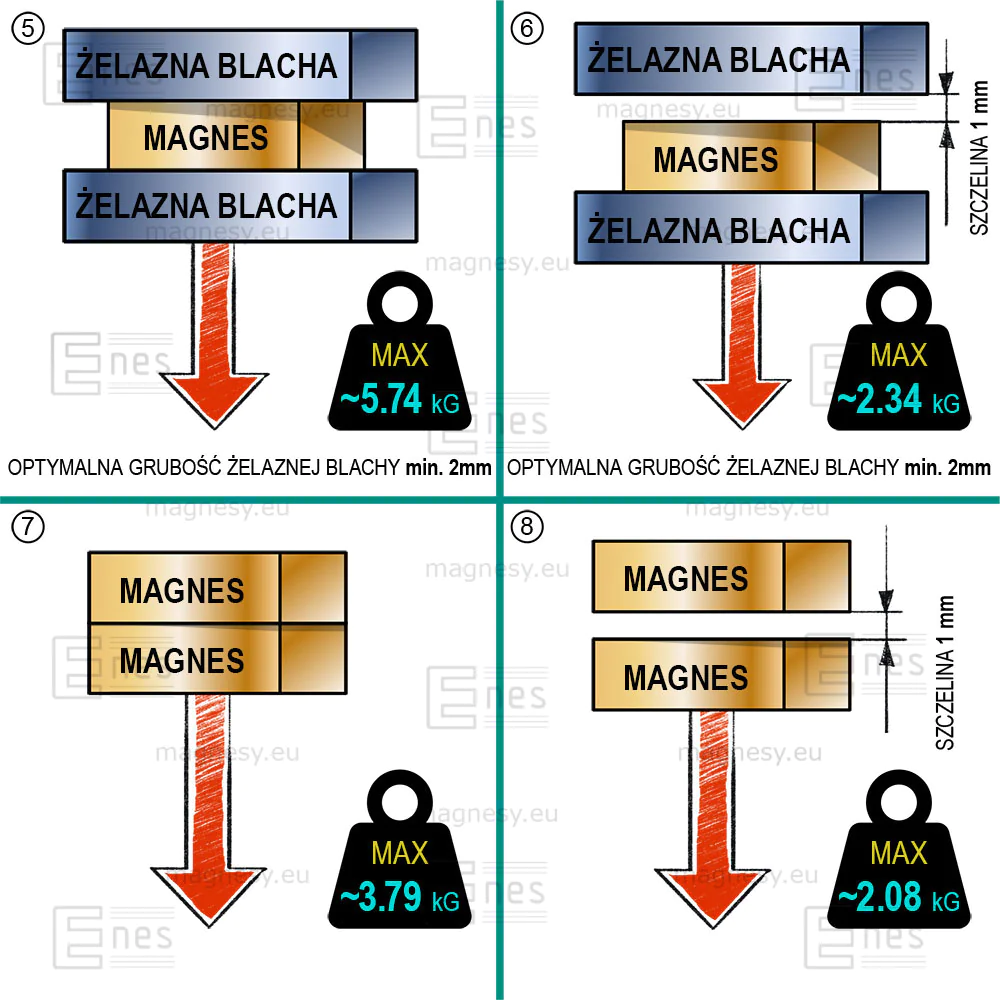

Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38
| Indukcja remanencji Br | 1,21 - 1,25 [T] |
| Koercja HcB | min. 899 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 286 - 302 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |

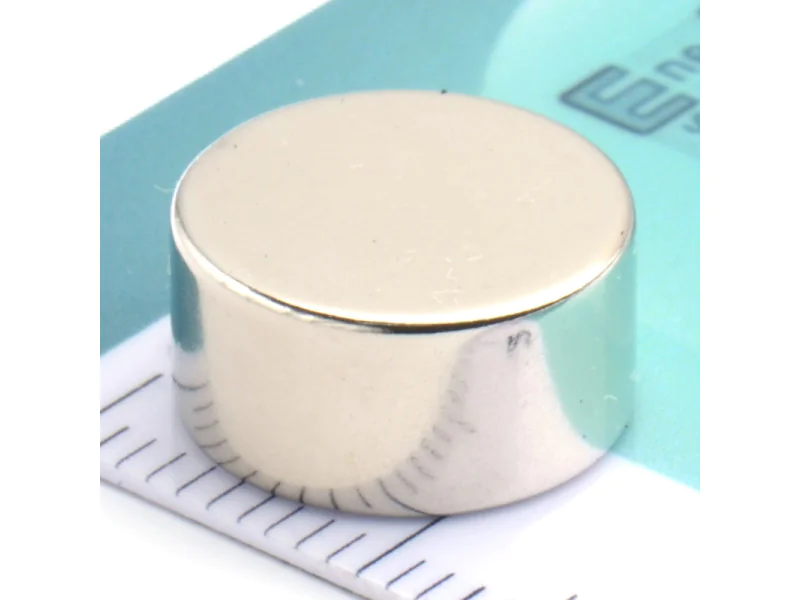

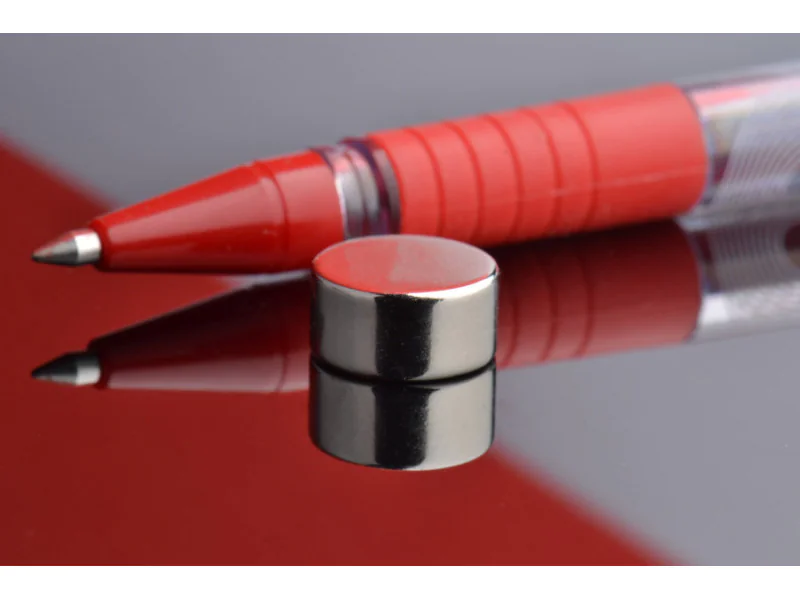

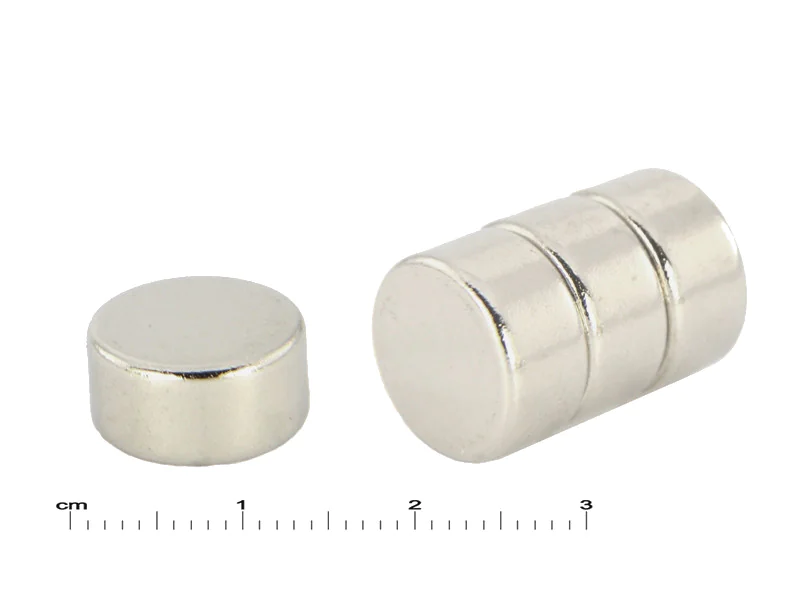

Magnes neodymowy 12x6
Kształt:

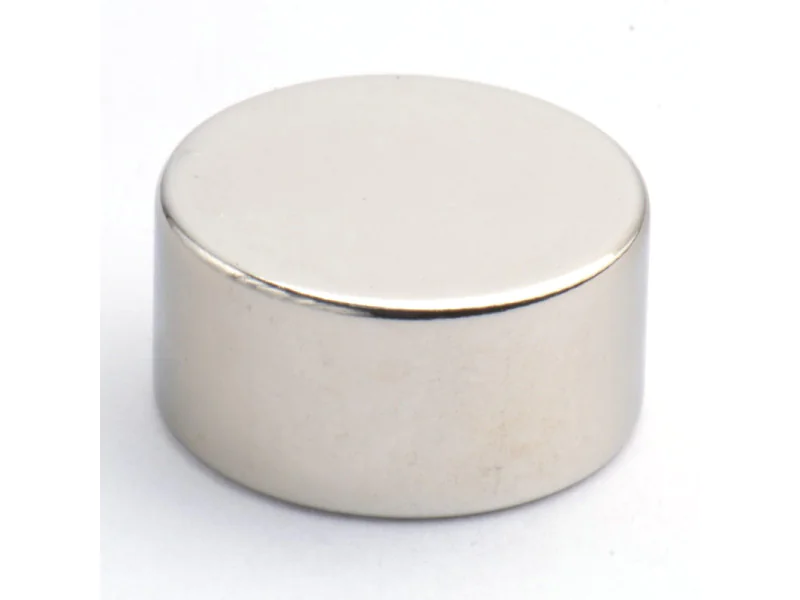

Ten magnes jest okrągły, walcowy, ma kształt walca lub inaczej mówiąc dysku, lub krążka.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy, namagnesowany wzdłuż wysokości. Ma dwa bieguny czyli jest dwustronny. Zabezpieczono go antykorozyjnie poprzez niklowanie. Został wykonany z zachowaniem doskonałych tolerancji wymiarowych. Jak na swój rozmiar posiada wysoki udźwig i cechuje się dużą siłą oderwania i przyciągania. W związku z tym, że ma nie tylko wysoką indukcję ale i koercję, jest to magnes stały (trwały). Jego wykorzystanie umożliwia miniaturyzację wielu przedmiotów i urządzeń, co jest innowacyjne.
Maksymalna temperatura pracy wynosi nie więcej niż 80 stopni Celsjusza.
Zastosowanie:
Zasadniczo magnes do metalu, a konkretniej do żelaza przyciąga się dowolnym biegunem. Jeżeli magnes do magnesu przyłożymy przeciwnym biegunem, to również wystąpi przyciąganie. Te same bieguny będą się odpychały. Można te wyżej wymienione własności wykorzystać. Do czego najprościej? Do amortyzowania, do przytrzymywania i zabezpieczenia np. drzwi w szafie. Czyli jako swego rodzaju odbojnia lub hamulec. Idąc dalej, zastosujemy magnesy neodymowe do budowy sprzęgła magnetycznego.
Taki nieobudowany magnes neodymowy, to nie jest zwykły magnes meblowy. Jednak używa się go do zamknięć do szafek, do przytrzymania frontów, do zamknięcia szuflad. Bywa nawet wykorzystywany do mebli, które można łatwo montować samemu w dowolny sposób. Umożliwia to indywidualną kompozycję i aranżację nowoczesnego mebla. Magnesy neodymowe umożliwiają także porządkowanie i aranżację wystawy sklepowej, witryny sklepu. Służą wtedy do wieszania lub mocowania potrzebnych akcesoriów.
