- Obecnie brak na stanie
- Długość
- 8 [mm] +0,1/-0,1
- Szerokość
- 5 [mm] +0,1/-0,1
- Wysokość
- 3 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 3 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- ~1,03 [kg]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 0,9 [g]
Parametry użytkowe

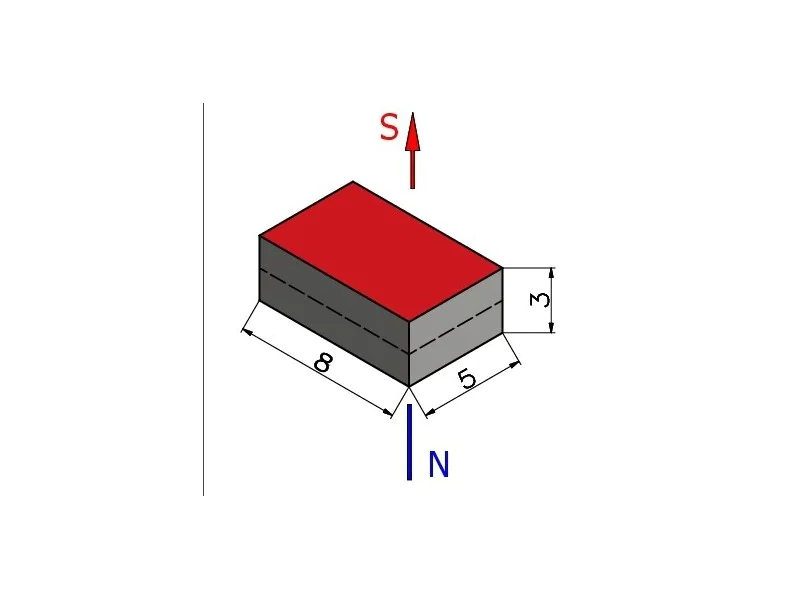

Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".

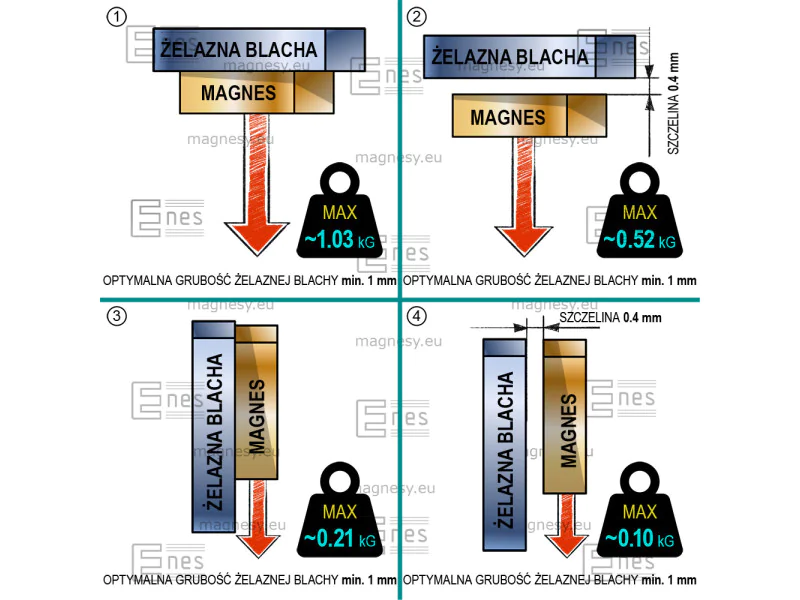

Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne przetestowanie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Nie stosować w wodzie i środowisku wilgotnym.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC, dla współczynnika odmagnesowania N mniejszego niż 0,3)
| Indukcja remanencji Br | ok. 1,197 [T] |
| Koercja HcB | ok. 842 [kA/m] |
| Koercja HcJ | ok. 935 [kA/m] |
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

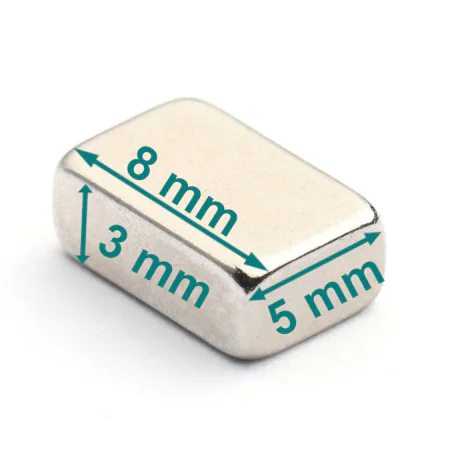

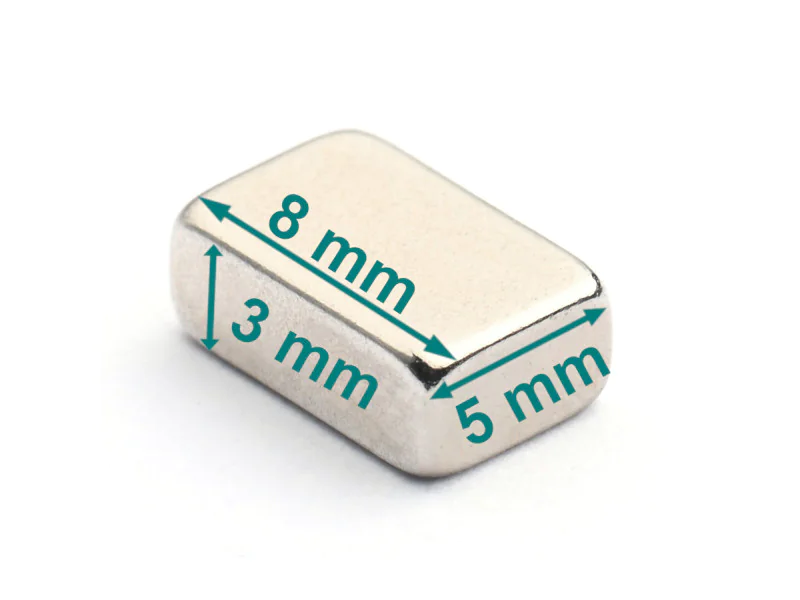

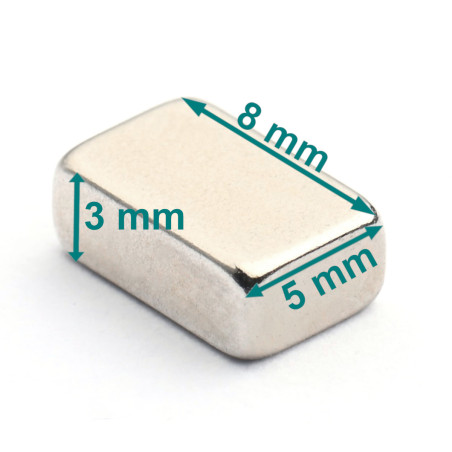

Magnes neodym 8x5x3
Wymiary:
Długość: 8 mm
Szerokość: 5 mm
Wysokość: 3mm
Udźwig:
1 kg
Kształt magnesu:

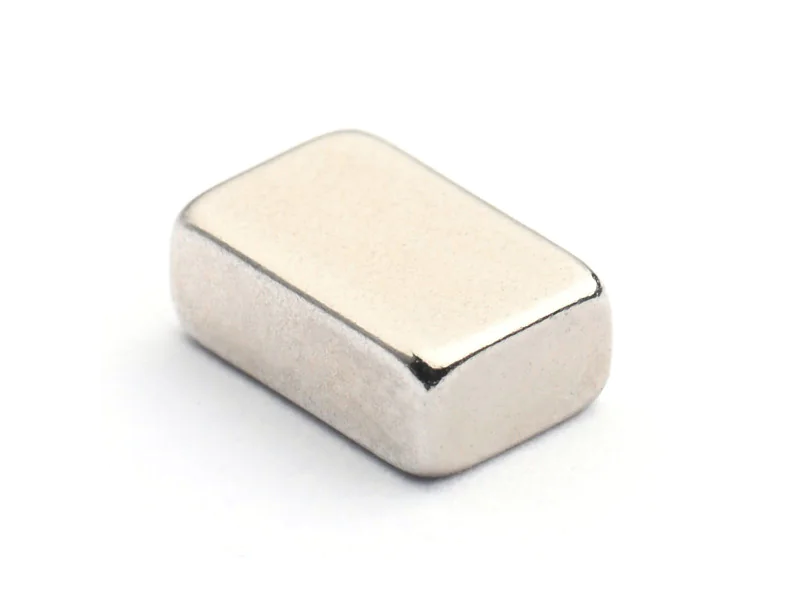

To jest magnes płytkowy, ma kształt prostopadłościanu. Potocznie mówi się o takim kształcie magnesu, że jest on prostokątny.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy. Ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję, jest to magnes trwały (stały). Został namagnesowany wzdłuż wysokości. Wymiar, który jest wysokością i zarazem kierunkiem magnesowania, został wymieniony w nazwie i w symbolu magnesu po długości i szerokości, czyli jako ostatni. Dwa poprzednie wymiary wyznaczają płaszczyznę jednego bieguna magnetycznego.
Magnes jest dwustronny czyli dwubiegunowy. W celu zabezpieczenia antykorozyjnego na magnes położono galwanicznie warstwę niklu, miedzi i znowu niklu. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm. Zaletą magnesu jest duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu.
Zastosowanie:
W przemyśle AGD stosuje się magnesy do silników, ale również do czujników i do zamknięć. Są niezastąpione w wielu urządzeniach elektronicznych takich jak mierniki, liczniki i wagi. Jednym z rodzajów czujników, z którymi współpracują magnesy neodymowe są czujniki Halla. Wykorzystują one efekt Halla do wykrywania stałego pola magnetycznego. Są powszechnie stosowane w systemach pomiarowych do określania pozycji, prędkości i kierunku ruchu.
