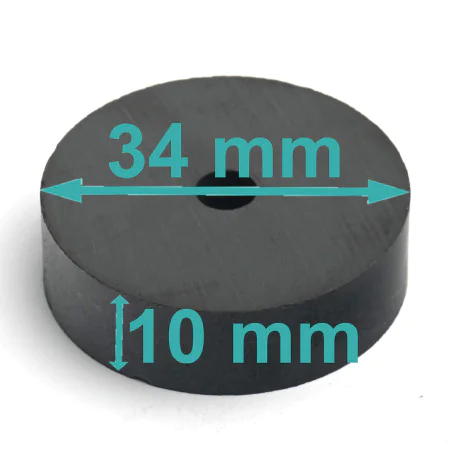

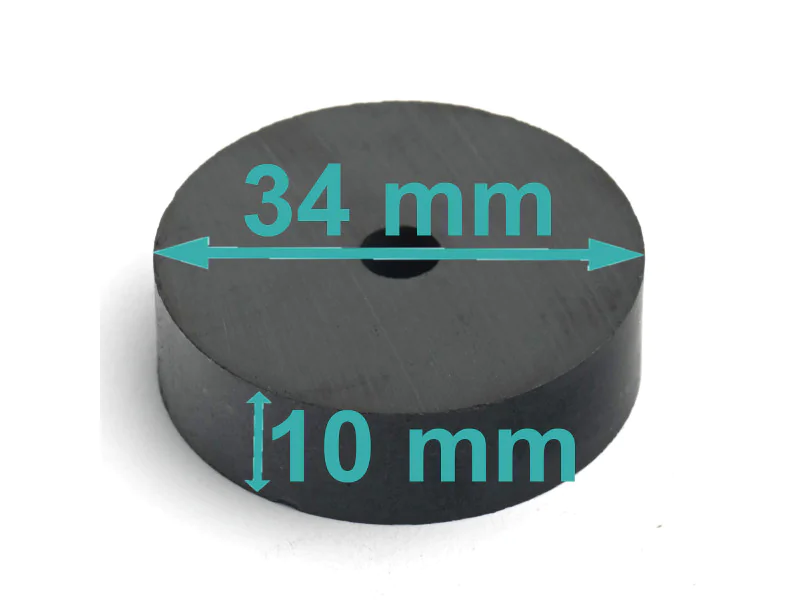

- Średnica zewnętrzna
- 34 [mm] +2,5%/-2,5%
- Wysokość
- 10 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 5,5 [mm] +2,5%/-2,5%
- Kierunek magnesowania wzdłuż wymiaru
- 10 [mm] wysokości
- Typ magnesu
- ferrytowy
- Oznaczenie materiału magnetycznego
- F30
- Udźwig maksymalny
- ~2,53 [kg]
- Max. temperatura pracy
- 250 [°C]
- Wodoodporny
- tak
- Waga
- 37,68 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Maksymalna temperatura pracy wynosi nie więcej niż 250°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 450°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,19 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≥ 0,40 %/°[C].
Magnesy ferrytowe nie wymagają zabezpieczenia antykorozyjnego. Mogą być stosowane w wodzie.
Magnesy ferrytowe są magnesami ceramicznymi i dlatego są kruche.
Nie stosować w wodzie i środowisku wilgotnym.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności fizyczne
| Gęstość | ~4,5 [g/cm3] |
| Rezystywność | 104 - 108 [uOhm x cm] |

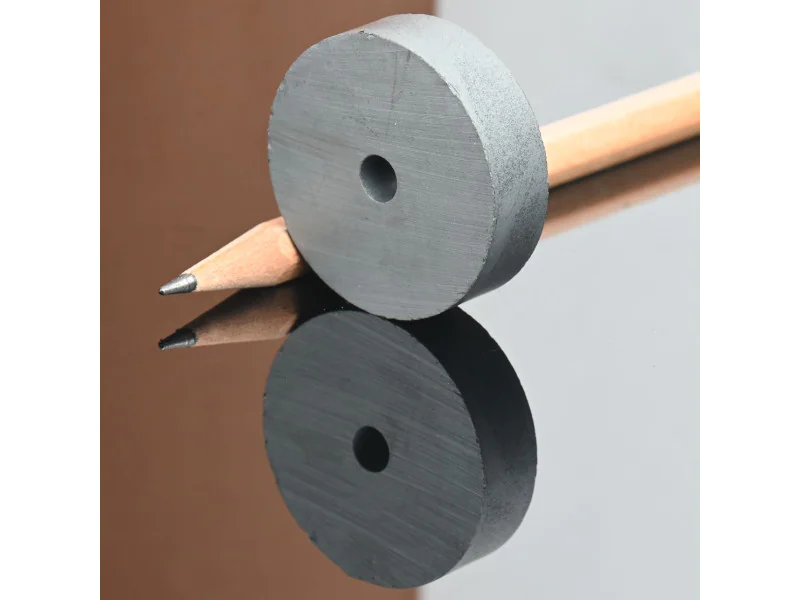

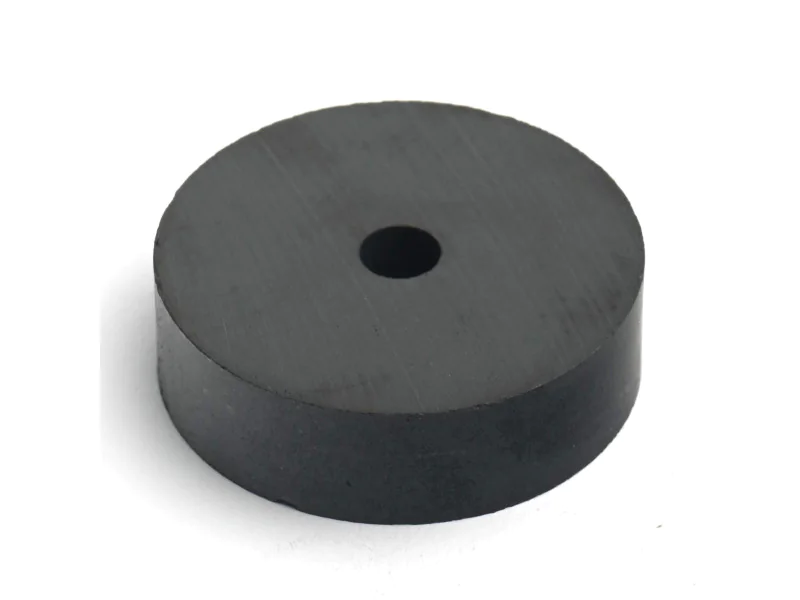

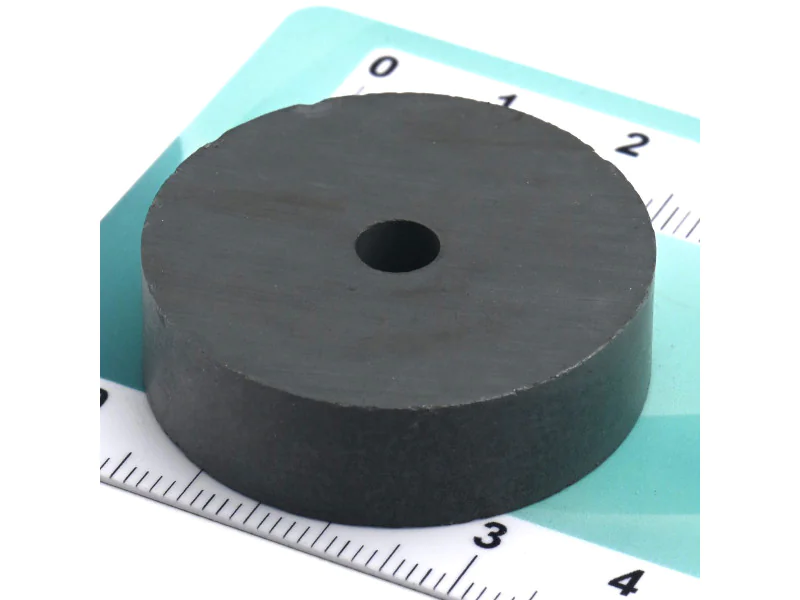

Magnes ferrytowy — średnica ⌀34 mm, otwór ⌀5,5 mm, wysokość 10 mm — pierścieniowy (F30)
Symbol produktu: MP 34 x 5,5 x 10 / F30 - magnes ferrytowy
