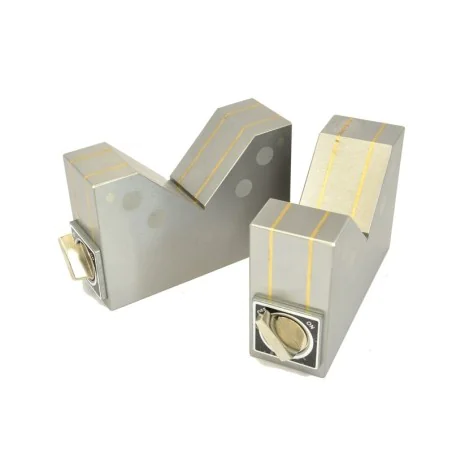

Pryzma magnetyczna (V-blok) V23 kpl - 2szt.
  • Pryzma magnetyczna (V-blok) V23 kpl - 2szt.

Pryzma magnetyczna (V-blok) V23 kpl - 2szt.

Następny
Pryzma magnetyczna (V-blok) V20 kpl - 2szt.
Pryzma magnetyczna (V-blok) V20 kpl - 2szt.
Od Cena Netto Cena Brutto
1 szt. 1236.25 zł 1520.59 zł

Dostępna ilość: 1 szt.

Pryzma magnetyczna (V-blok) V23 kpl - 2szt.Pryzma magnetyczna (V-blok) V23 kpl - 2szt.

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

pryzma magnetyczna

Zadaj pytanie o produkt
Parametry użytkowe
Długość
150 [mm]
Szerokość
50 [mm]
Wysokość
100 [mm]
Typ magnesu
neodymowy
Udźwig maksymalny
~23 [kg]
Zestaw
2 [szt.]
Max. temperatura pracy
≤ 80 [°C]
Układ pól
poprzeczny do kierunku obróbki, 3 bieguny (N-S-N)
Z rozłączanym polem
tak
Włącznik pola magnetycznego
tak, jeden dla wszystkich płaszczyzn
Sposób obsługi
ręczny
Do trzymania detali
tak
Ilość osi do mocowania detali
1
Waga
4.6 [kg]

V-bloki magnetyczne przeznaczone są do mocowania na stołach magnetycznych i elektromagnetycznych ewentualnie w imadłach jako dodatkowy uchwyt (do walców lub elementów o nieregularnych kształtach wcześniej obrobionych) podczas operacji szlifowania. Uchwyty nie powodują uszkodzenia powierzchni. W zestawie są dwa v-bloki, poniżej przedstawiamy schemat wymiarowy dostępnych v-bloków magnetycznych:


Typ
Wymiary [mm]
Siła
mocowania [kgf]

Waga
szt. [kg]

B
L
H
V1
V2
V-15
72
41
50
32
18
15
0,95
V-20
100
50
80
61
31
20
2,50
V-23
150
50
100
89
45
23
4,60

Dobierasz mocowanie do obróbki detalu?

Zobacz bloki indukcyjne i pryzmy magnetyczne. Porównaj także stoły magnetyczne lub przejdź do pełnej oferty uchwytów magnetycznych.
