- Producent
- Enes Magnesy
- Długość
- 350 [mm]
- Szerokość
- 60 [mm]
- Wysokość
- 40 [mm]

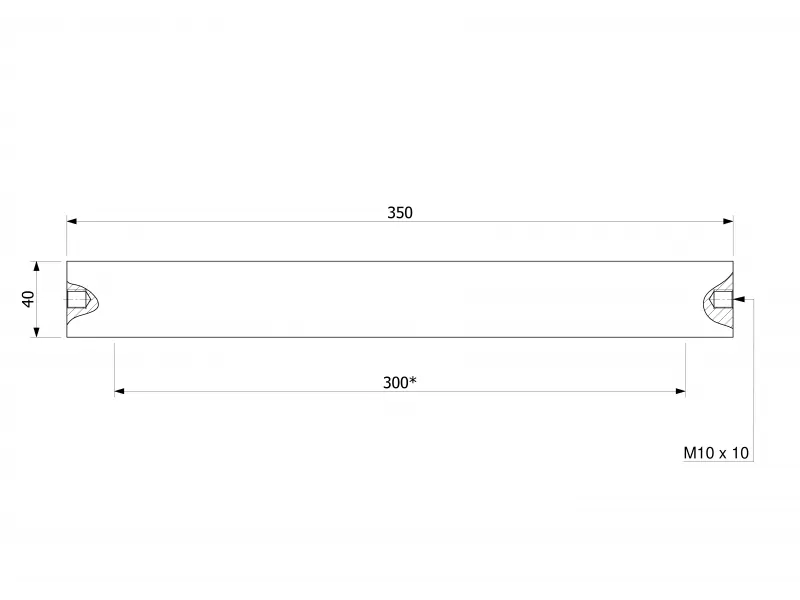

- * Długość części magnetycznej
- 300 [mm]
- Z otworem montażowym
- gwintowanym
- Typ gwintu
- wewnętrzny, M10
- Głębokość gwintu
- 10 [mm]
- Typ magnesu
- neodymowy
- Biegunowość
- bieguny naprzemienne
- Max. temperatura pracy
- ≤ 60 [°C]
- Obudowa
- stal kwasoodporna, AISI 304 / EN 1.4301, dopuszczona do kontaktu z żywnością
- Wodoodporny
- tak
- Wodoszczelność
- klasa szczelności IP67
- Przesypowy
- tak
- Zasypowy
- tak
- Podwieszany
- tak
- Wysokość zawieszenia
- 60
- Zasięg
- max. 120 [mm]
- Praca w układach o przepływie materiału oczyszczanego
- grawitacyjnym
- Waga
- 5.5 [kg]
Parametry użytkowe

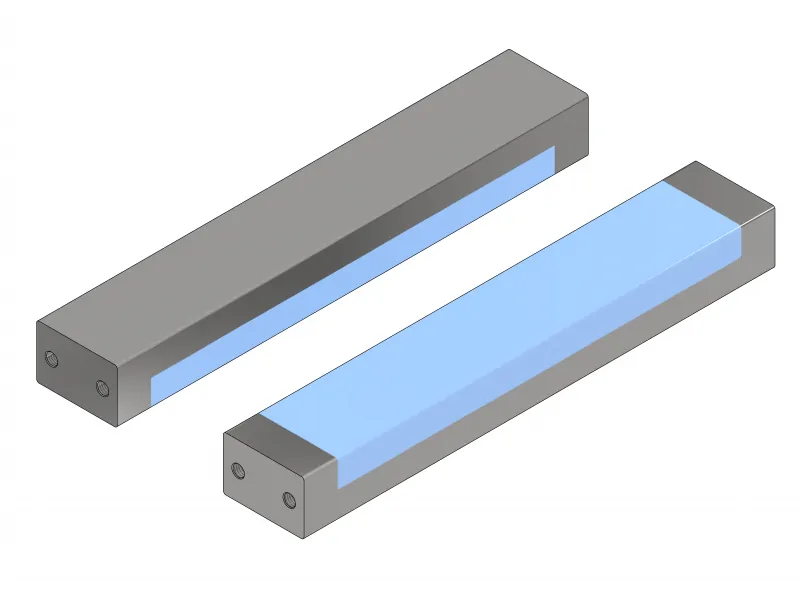

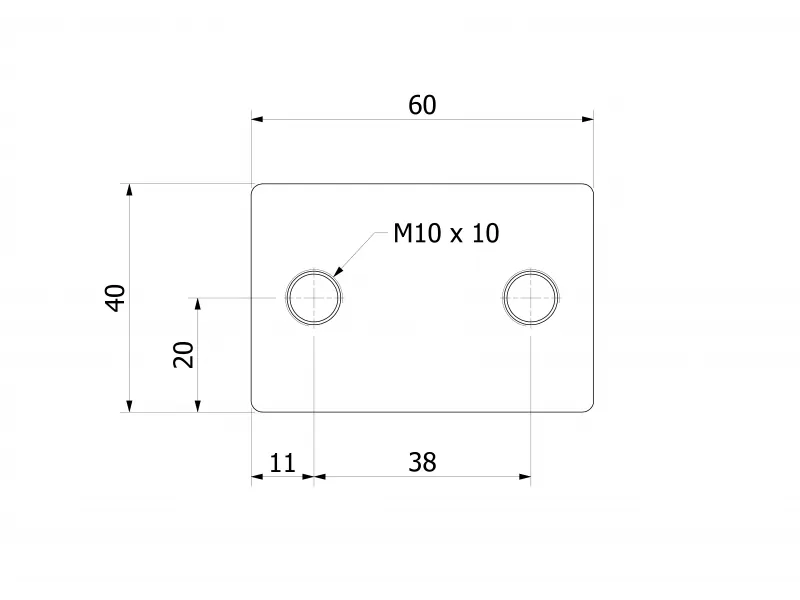

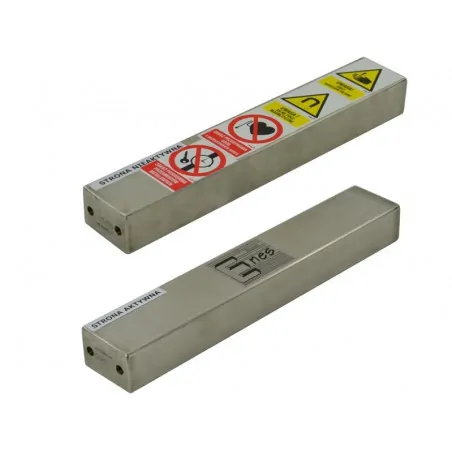

Belka magnetyczna zamontowana nad taśmociągiem służy do wychwytywania niepożądanych żelaznych elementów z transportowanych substancji (przemysł spożywczy, przetwórstwo tworzyw sztucznych, surowce mineralne, recykling itp). Zamontowana pod pewnym kątem może także służyć jako separator zsypowy. Szczelna obudowa ze stali kwasoodpornej AlSi 304 zawiera obwód magnetyczny z magnesów neodymowych. Magnetycznie czynna jest powierzchnia dolna belki. W obu końcach belki znajdują się po dwa otwory gwintowane M10 w rozstawie 38 mm służące do montażu.
Na zamówienie wykonujemy belki magnetyczne o innych wymiarach. Parametry magnetyczne, zasięg działania i wymiary dobierane są zgodnie z wymaganiami Klientów.
Indukcja magnetyczna na środku powierzchni pomiędzy biegunami magnetycznymi (maksymalna) wynosi ~0,86 [T] = 8600 [Gs].
Przykładowy zasięg działania dla różnych wychwytywanych przedmiotów: kulki Ø5-10 - ok.70 mm, nakrętki M5-M10 - ok. 80 mm, klucz płaski - ok.100 mm, gwoździe żelazne 2''-3,5'' - ok. 120 mm.
W belce magnetycznej zastosowano spiekane magnesy neodymowe N52, dla których Maksymalna temperatura pracy wynosi ok. 60°[C].
Ciężar belki wynosi: ~5,5 [kg]
Uwaga! Nieostrożne obchodzenie się z urządzeniem może spowodować obrażenia rąk !
BMWSZ350X60X40N52
