Specjalne uchwyty magnetyczne

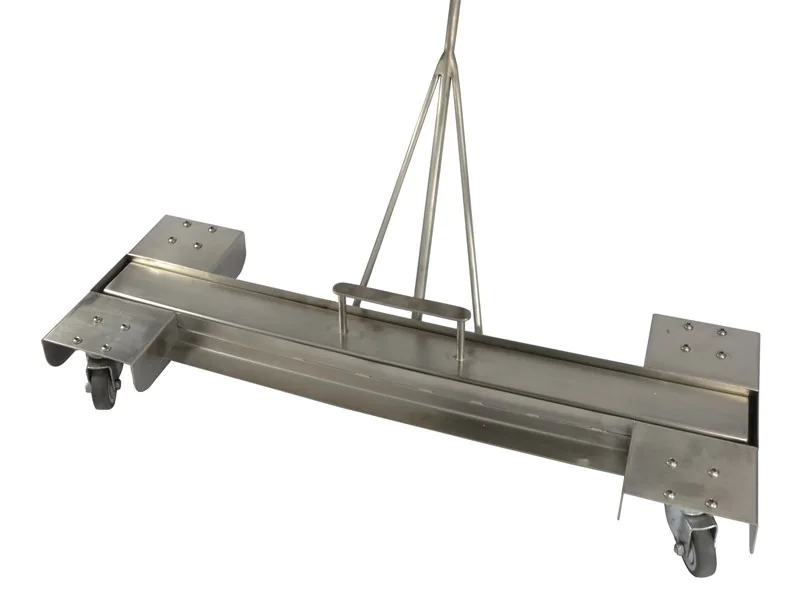

Specjalne uchwyty magnetyczne łączą działanie magnesów stałych z konstrukcją przystosowaną do określonej czynności: zbierania elementów ferromagnetycznych, ręcznej manipulacji detalami, mocowania oprzyrządowania lub organizacji stanowiska pracy. O przydatności rozwiązania decydują zarówno właściwości magnetyczne, jak i geometria obudowy, sposób przenoszenia obciążenia oraz możliwość wygodnego zwolnienia uchwytu po zakończeniu operacji.

Do przechowywania noży i stalowych narzędzi na stanowisku pracy sprawdź listwy magnetyczne i dobierz długość części roboczej do rozmieszczenia wyposażenia.

Jak dobrać specjalny uchwyt magnetyczny do stanowiska pracy?

Dobór warto rozpocząć od opisania całego cyklu pracy: w jaki sposób uchwyt zbliża się do elementu, co utrzymuje podczas operacji i jak następuje rozłączenie. Inne wymagania stawia wielokrotne chwytanie drobnych części, a inne długotrwałe ustalenie położenia oprzyrządowania. Należy uwzględnić dostępne miejsce, kierunek podejścia, przestrzeń potrzebną do obsługi mechanizmu oraz częstotliwość czyszczenia.

Porównując konstrukcje, trzeba rozróżnić siłę utrzymania przy bezpośrednim kontakcie, zasięg wychwytywania i sztywność całego zespołu. Są to różne właściwości użytkowe. Duża siła oderwania nie określa automatycznie skuteczności przyciągania z odległości ani odporności zamocowanego przyrządu na przemieszczenie. Parametr istotny dla jednej operacji może mieć drugorzędne znaczenie w innej.

Powierzchnia współpracująca i sposób obciążenia

Rzeczywisty kontakt z elementem

W zastosowaniach wymagających przylegania powierzchni roboczej należy sprawdzić materiał, grubość i kształt elementu. Cienka blacha, powierzchnia zakrzywiona lub kontakt tylko z częścią biegunów mogą ograniczyć uzyskiwaną siłę. Farba, rdza i zabrudzenia zwiększają szczelinę między uchwytem a stalą. Próba na rzeczywistym detalu pozwala ocenić warunki, których nie odwzorowuje pomiar katalogowy.

Oderwanie, przesuwanie i obciążenie mimośrodowe

Siła potrzebna do prostopadłego oderwania uchwytu nie jest równa jego odporności na przesuwanie po powierzchni. Obciążenie przyłożone poza środkiem powierzchni mocowania może dodatkowo wywoływać moment odrywający jedną krawędź. Dlatego trzeba ocenić kierunek działania sił, położenie środka ciężkości oraz ewentualne drgania i szarpnięcia. Sama wartość opisana jako „udźwig maksymalny” nie oznacza dopuszczenia produktu do podnoszenia ładunków podwieszonych na suwnicy.

Zwalnianie uchwytu i powtarzalność obsługi

Sposób rozłączania powinien być dopasowany do częstotliwości pracy i dostępu operatora. W zależności od konstrukcji stosuje się mechaniczne ułatwienie odrywania, odsunięcie zespołu magnetycznego od powierzchni roboczej albo przełączanie obwodu magnetycznego. Ułatwione odrywanie nie musi oznaczać wyłączania pola. Przed wyborem warto sprawdzić zasadę działania konkretnego modelu oraz przebieg odkładania detalu lub usuwania zebranego materiału.

Warunki pracy i nietypowe uchwyty magnetyczne na zamówienie

Obudowę i elementy mechaniczne należy dobrać do temperatury, wilgoci, środków myjących oraz możliwych uderzeń. Dopuszczalna temperatura dotyczy kompletnego wyrobu, więc nie należy wyznaczać jej wyłącznie na podstawie rodzaju magnesu. Obudowa ze stali nierdzewnej sama w sobie nie potwierdza szczelności ani odporności na każdą substancję chemiczną; wymagania trzeba odnieść do dokumentacji konkretnego wykonania.

Jeżeli standardowa konstrukcja nie odpowiada warunkom stanowiska, uzgodnij możliwość wykonania uchwytu magnetycznego na zamówienie. Do zapytania warto dołączyć rysunek lub zdjęcie miejsca pracy, materiał i wymiary współpracującego elementu, oczekiwane obciążenie wraz z jego kierunkiem, temperaturę oraz opis kontaktu z cieczami. Należy również określić sposób mocowania i zwalniania uchwytu. Tak przygotowane dane pozwalają ocenić możliwość wykonania rozwiązania i ustalić warunki sprawdzenia jego działania.
