Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — materiał N38
  • Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — materiał N38
  • Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — materiał N38
  • Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — materiał N38
  • Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — materiał N38
  • Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — materiał N38
  • Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — materiał N38
  • Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — materiał N38
  • Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — materiał N38

Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)

Od Cena Netto Cena Brutto
1 szt. 4.73 zł 5.82 zł
8 szt. 3.53 zł 4.34 zł
30 szt. 2.89 zł 3.55 zł
100 szt. 2.78 zł 3.42 zł
200 szt. 2.73 zł 3.36 zł
Produkt niedostępny

Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)4,73 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Symbol produktu: MPL 20 X 20 X 3 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
20 [mm] +0,1/-0,1
Szerokość
20 [mm] +0,1/-0,1
Wysokość
3 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
3 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
~4,18 [kg]
Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Max. temperatura pracy
≤ 80 [°C]
Wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne przetestowanie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Powłoka
Nikiel (NiCuNi)
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Nie stosować w wodzie i środowisku wilgotnym.
Waga
9,1 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC, dla współczynnika odmagnesowania N mniejszego niż 0,3)
Indukcja remanencji Br ok. 1,197 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]


Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

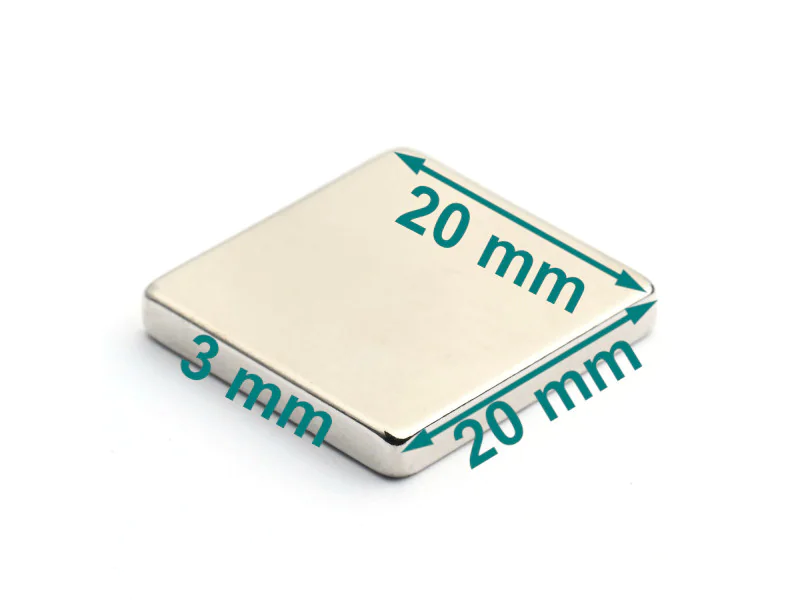

Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — płytkowy (N38)

Wymiary:

Długość i szerokość: 20 mm
Wysokośc: 3 mm

Udźwig:

4,1 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy. Określenia takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).

Cechy magnesu:

Jest to mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały. Kierunek magnesowania wzdłuż wysokości oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnesy neodymowe są powszechnie stosowane w głośnikach i słuchawkach, ponieważ zapewniają silne pole magnetyczne, które umożliwia uzyskanie wysokiej jakości dźwięku. W mikrofonach magnesy neodymowe są używane do przekształcania dźwięku w sygnały elektryczne, co jest kluczowe dla rejestracji dźwięku.
