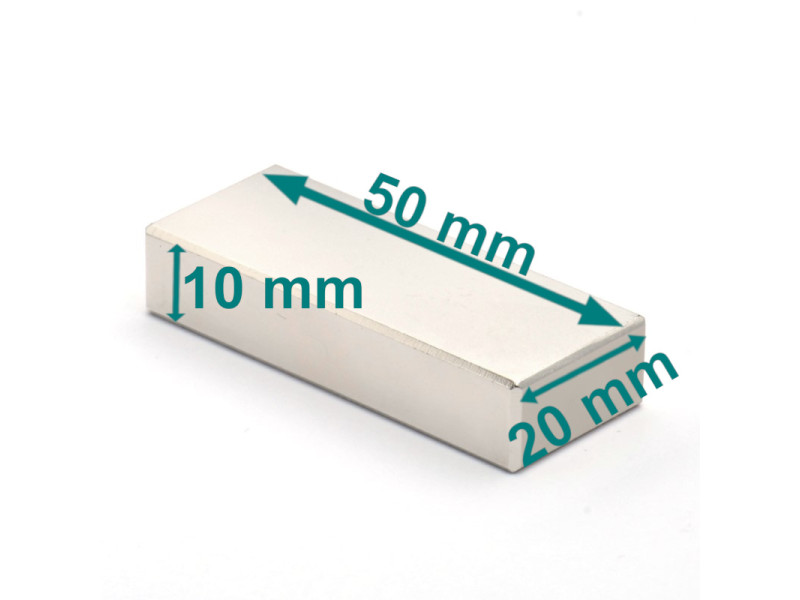

magnesy neodymowy 50x20x10
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H)
  • magnes neodymowy 50x20x10 enes
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H) - 002
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H) - 003
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H) - 004
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H) - 005
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H) - 006
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H) - 007
  • Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H) - 008
  • magnesy neodymowy 50x20x10

Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H)

Od Cena Netto Cena Brutto
1 szt. 34.16 zł 42.02 zł
3 szt. 31.66 zł 38.94 zł
10 szt. 30.31 zł 37.28 zł
20 szt. 29.85 zł 36.72 zł
Produkt niedostępny

Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H)Magnes — długość 50 mm, szerokość 20 mm, wysokość 10 mm — neodymowy (N35H)34,16 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Symbol produktu: MPL 50 X 20 X 10 / N35H

Zadaj pytanie o produkt
Parametry użytkowe
Długość
50 [mm] +0,1/-0,1
Szerokość
20 [mm] +0,1/-0,1
Wysokość
10 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
10 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N35H
Udźwig maksymalny
~20,55 [kg]
Podany wyżej udźwig maksymalny zmierzono, wykorzystując gładką, szlifowaną blachę. Wykorzystana blacha miała optymalną grubość. Siła odrywająca działała prostopadle. Przy sile działającej równolegle do blachy, czyli podczas przesuwania magnesu po blasze udźwig magnesu będzie wielokrotnie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca w rezultacie pokrycia blachy warstwą farby lub powłoką galwaniczną także spowoduje spadek udźwigu magnesu. Istniejąca chropowatość lub nierówność blachy również spowoduje spadek udźwigu magnesu. Największy udźwig uzyskuje się, stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig. Na udźwig maksymalny ma również wpływ temperatura pracy magnesu. Podgrzany magnes będzie miał mniejszy udźwig.
Max. temperatura pracy
≤ 120 [°C]
Konkretna wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
75 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N35H (w temp. 20C)
Indukcja remanencji Br ok. 1,158 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 1325 [kA/m]

Własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiarów różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału oraz ze względu na tolerancje pomiarowe użytego urządzenia pomiarowego. Dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla indukcji remanencji Br ±1%, dla koercji HcB i koercji HcJ ±2%. Magnes, który jest pokryty warstwą niklu, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.
W związku z powyższym podane wartości parametrów są orientacyjne.
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.


Magnes neodymowy — 50x20x10 — płytkowy (N35H)

Wymiary:

Długość: 50 mm
Szerokość: 20 mm
Wysokość: 10 mm

Udźwig:

20,55 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on prostokątny, albo czasami używa się określenia sztabkowy.

Cechy magnesu:

Jest to mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja remanencji, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały. Kierunek magnesowania wzdłuż grubości oznacza, że podczas magnesowania linie sił pola magnetycznego były prostopadłe do płaszczyzny wyznaczonej przez długość i szerokość, która stała się biegunem magnetycznym.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty warstwa nikiel, miedź, nikiel, w celu zabezpieczenia antykorozyjnego. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnes do metalu zawierającego żelazo przyciąga się każdym biegunem, a magnes do magnesu również się przyciągnie, pod warunkiem, że będą do siebie skierowane różnymi biegunami. Te same bieguny magnetyczne odpychają się. Na tablicach magnetycznych magnesy neodymowe są stosowane do przyczepiania notatek, plakatów i innych materiałów reklamowych. Wtedy nie ma znaczenia, którym biegunem są przyczepiane.
Ten magnes neodymowy po dołożeniu do niego dwóch żelaznych blaszek i oblaniu wszystkiego gumą pełni funkcję uchwytu magnetycznego pomocnego w zamykaniu dużych stalowych drzwi.
