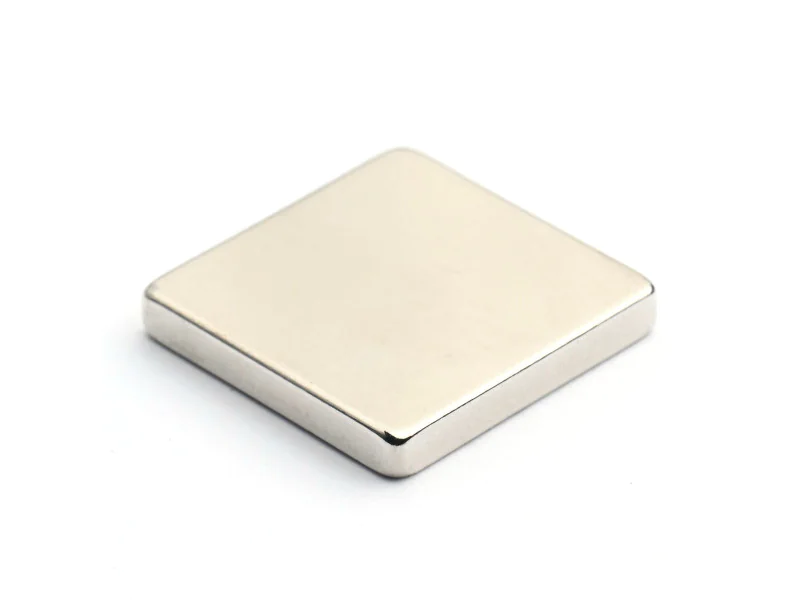

Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)
  • Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)
  • Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 002
  • Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 003
  • Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 004
  • Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 005
  • Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 006
  • Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 007
  • Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38) - 008

Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)

Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)Magnes — długość 20 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N38)5,51 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 5.51 zł 6.78 zł
8 szt. 3.01 zł 3.70 zł
30 szt. 2.45 zł 3.01 zł
100 szt. 2.35 zł 2.89 zł
200 szt. 2.31 zł 2.84 zł
Ilość
Dostępna ilość: 1537 szt.

Symbol produktu: MPL 20 X 20 X 3 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
20 [mm] +0,1/-0,1
Szerokość
20 [mm] +0,1/-0,1
Wysokość
3 [mm] +0,1/-0,1

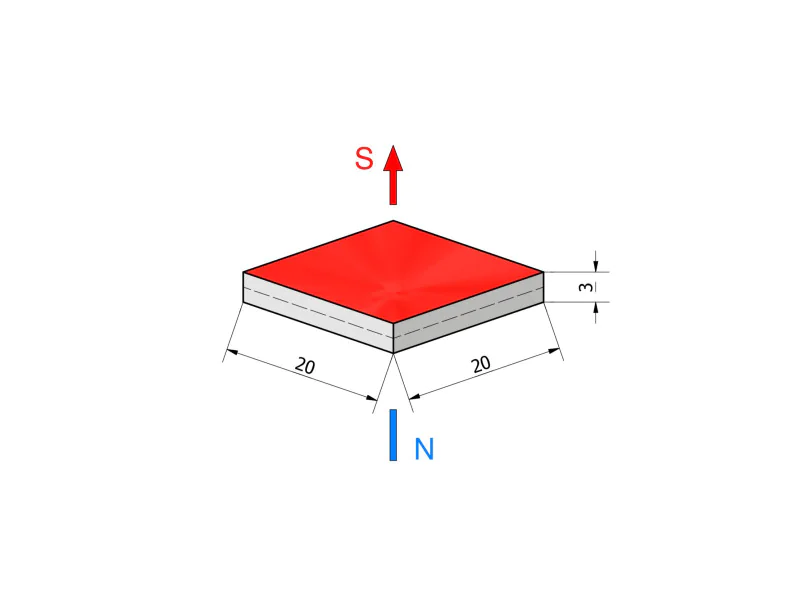

Kierunek magnesowania wzdłuż wymiaru
3 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
4,18 [kg]
Udźwig mierzono wykorzystując gładką blachę o optymalnej grubości przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą również spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,16 [T]
Max. temperatura pracy
≤ 80 [°C]
Maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes. Dlatego polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
56,544 [nWb]x[m]
Waga
9,1 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału N38 w temperaturze 20ºC
Indukcja remanencji Br ~1,21 [T]
Koercja HcB min. 876 [kA/m]
Koercja HcJ min. 955 [kA/m]
Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%. Magnes, który został poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, nieznacznie zaniżając uzyskane wartości parametrów).

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.


Magnes neodymowy — długość 20 mm, szerokość 20 mm, wysokość 3 mm — płytkowy (N38)

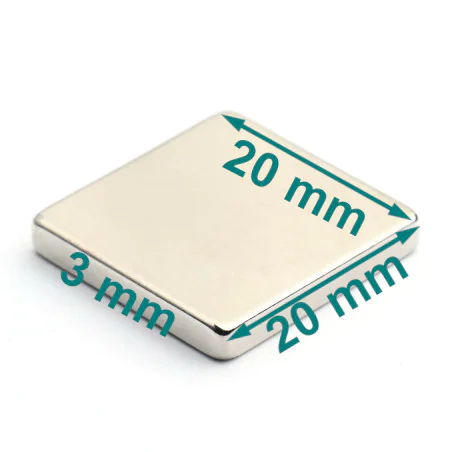

Wymiary:

Długość i szerokość: 20 mm
Wysokośc: 3 mm

Udźwig:

4,1 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy. Określenia takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).

Cechy magnesu:

Jest to mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały. Kierunek magnesowania wzdłuż wysokości oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnesy neodymowe są powszechnie stosowane w głośnikach i słuchawkach, ponieważ zapewniają silne pole magnetyczne, które umożliwia uzyskanie wysokiej jakości dźwięku. W mikrofonach magnesy neodymowe są używane do przekształcania dźwięku w sygnały elektryczne, co jest kluczowe dla rejestracji dźwięku.
