Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38)
  • Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38)
  • Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38) - 002
  • Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38) - 003
  • Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38) - 004
  • Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38) - 005
  • Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38) - 006
  • Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38) - 007
  • Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38) - 008

Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38)

Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38)Magnes — długość 5 mm, szerokość 5 mm, wysokość 2 mm — neodymowy (N38)2,70 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 2.70 zł 3.32 zł
100 szt. 0.20 zł 0.25 zł
500 szt. 0.17 zł 0.21 zł
1200 szt. 0.16 zł 0.20 zł
3500 szt. 0.15 zł 0.18 zł

Najniższa cena z 30 dni przed obniżką: 0.20 zł netto (0.25 zł brutto)

Ilość
Dostępna ilość: 12763 szt.

Symbol produktu: MPL 5 X 5 X 2 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
5 [mm] +0,1/-0,1
Szerokość
5 [mm] +0,1/-0,1
Wysokość
2 [mm] +0,1/-0,1

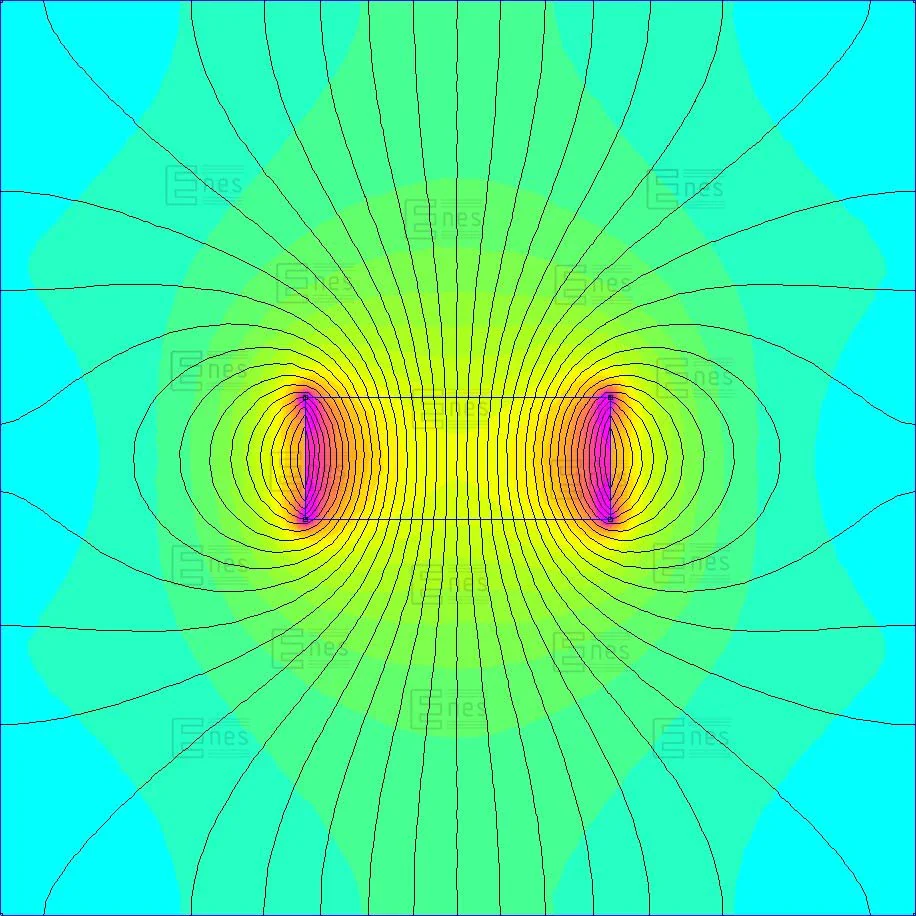

Kierunek magnesowania wzdłuż wymiaru
2 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
0,48 [kg]
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,27 [T]
Max. temperatura pracy
≤ 80 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Moment magnetyczny
56,544 [nWb]x[m]
Waga
0,38 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału - N38
Indukcja remanencji Br 1,21 - 1,25 [T]
Koercja HcB min. 899 [kA/m]
Koercja HcJ min. 955 [kA/m]
Gęstość energii magnetycznej (BH)max 286 - 302 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

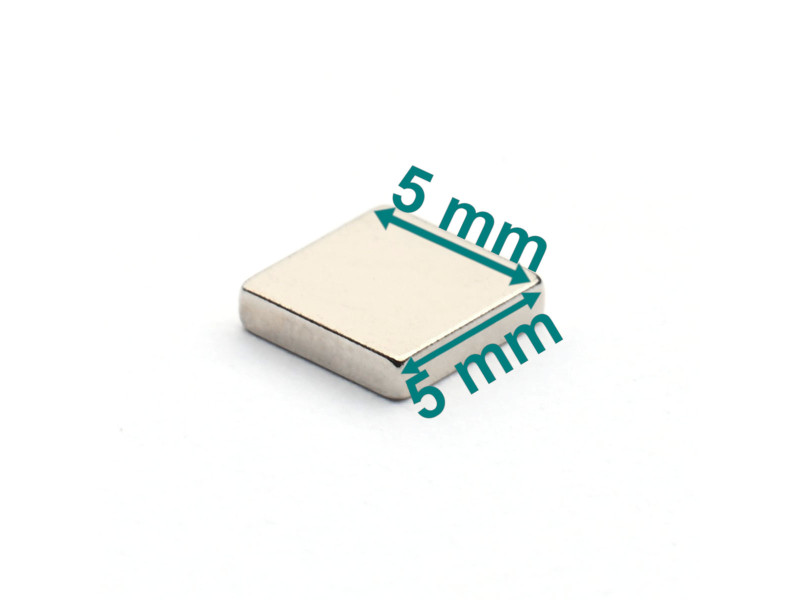

Magnes neodymowy — długość 5 mm, szerokość 5 mm, wysokość 2 mm — płytkowy (N38)


Wymiary:

Długość: 5 mm
Szerokość: 5 mm
Grubość: 2 mm

Udźwig:

0,48 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się o takim kształcie magnesu, że jest on kwadratowy, prostokątny.

Cechy magnesu:

Jest to mały, silny i mocny magnes neodymowy. Ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję, jest to magnes trwały (stały). Został namagnesowany wzdłuż wysokości. Wymiar, który jest wysokością i zarazem kierunkiem magnesowania, został wymieniony w nazwie i w symbolu magnesu po długości i szerokości, czyli jako ostatni. Dwa poprzednie wymiary wyznaczają płaszczyznę jednego bieguna magnetycznego.

Magnes jest dwustronny czyli dwubiegunowy. W celu zabezpieczenia antykorozyjnego na magnes położono galwanicznie warstwę niklu, miedzi i znowu niklu.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm. Zaletą magnesu jest duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Zwykłe, ceramiczne magnesy o takim samym rozmiarze są wielokrotnie słabsze.

Zastosowanie:

W domu czasami wykorzystuje się magnesy neodymowe do firan, żaluzji, zasłon i moskitier. Magnesy pod płytki są pomocne w montażu drzwiczek rewizyjnych z wykorzystaniem płytek ceramicznych. Ale takie malutkie magnesy jak ten hobbyści stosują do figurek, zabawek wykonywanych samodzielnie, modelarskich konstrukcji. Poza tym magnesy stosuje się w przenośnych elektronarzędziach elektrycznych, w klimatyzatorach, a nawet w przemyśle kosmicznym.
