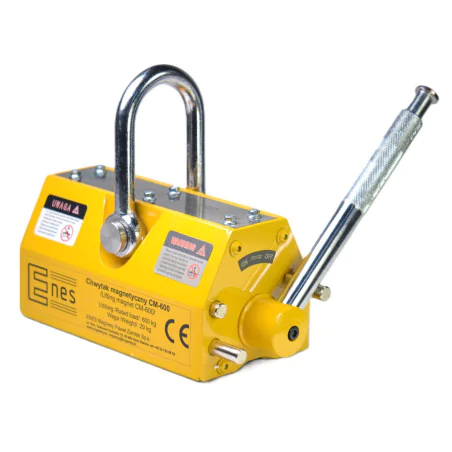

Chwytak (podnośnik) magnetyczny CM600

Chwytak (podnośnik) magnetyczny CM600Chwytak (podnośnik) magnetyczny CM6001 138,00 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 1138.00 zł 1399.74 zł
Ilość
Dostępna ilość: 81 szt.

Zadaj pytanie o produkt

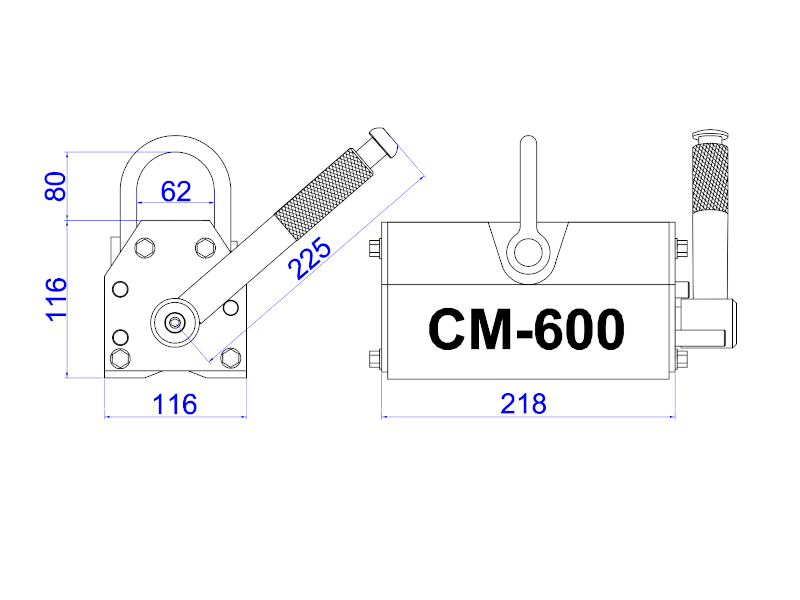

Parametry użytkowe
Długość
218 [mm]
Szerokość
116 [mm]
Wysokość
116 [mm]
Typ magnesu
neodymowy
Udźwig maksymalny
600 [kg]
Minimalna grubość podnoszonego detalu
10 [mm]
Max. temperatura pracy
≤ 80 [°C]
Waga
20 [kg]

Maksymalny udźwig użytkowy: (NOMINALNY): 600 [kg]


Udźwig maksymalny (obciążenie zrywające): >2100 [kg] - współczynnik bezpieczeństwa dla prób statycznych wynosi 3,5 i jest zgodny z normą PN-EN 13155:2021-05 "Dźwignice - Bezpieczeństwo - Zdejmowalne urządzenia chwytające"


NIE STOSOWAĆ CHWYTAKÓW DO ŁADUNKÓW CIĘŻSZYCH NIŻ UDŹWIG NOMINALNY !

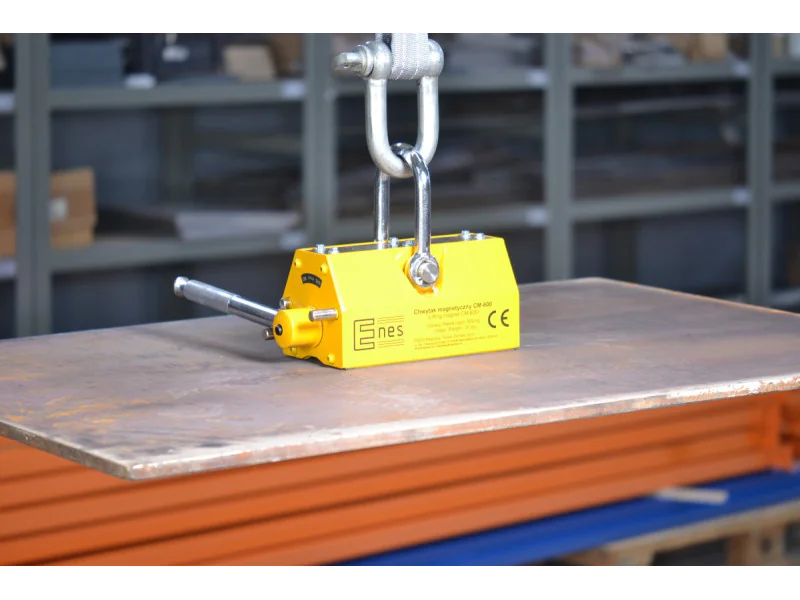

Chwytaki magnetyczne (podnośniki) służą do podnoszenia i przenoszenia ciężkich elementów z żelaza i stali magnetycznych. Urządzenia te nie wymagają żadnego zasilania. Włączanie i rozłączanie pola magnetycznego następuje w wyniku przestawienia ręcznej dźwigni. Pole magnetyczne chwytaków jest wytwarzane przez magnesy neodymowe. Znajdują zastosowanie w składach stali, fabrykach, magazynach, warsztatach, dokach. Są pomocne przy przenoszeniu blach, płyt, profili, prętów, kątowników, ceowników, rur okrągłych i kwadratowych i innych dużych żelaznych elementów.


Do każdego chwytaka magnetycznego serii CM dołączamy:

  ♦  2-letnią gwarancję,
  ♦  deklarację zgodności "CЄ",
  ♦  protokół pomiaru udźwigu (wynik badania przeprowadzonego w firmie Enes),
  ♦  instrukcję obsługi w j. polskim,
  ♦  skróconą/stanowiskową instrukcję obsługi.


Rzeczywisty udźwig każdego chwytaka zależy od następujących czynników:

  ♦  grubości i kształtu podnoszonych elementów (dla każdego chwytaka (podnośnika) podana jest zależność udźwigu od grubości podnoszonych elementów). Dla cylindrycznych elementów pełnych (walców, prętów) udźwig nominalny jest o ok. 50% mniejszy.

Minimalna grubość elementu, przy której można stosować chwytak

10 mm

Elementy zbyt cienkie mogą być przyciągane słabo ponieważ pole magnetyczne chwytaka nie jest w pełni wykorzystane. Ponadto cienkie elementy wyginają się i ich powierzchnia styku z chwytakiem zmniejsza się, przez co siła przyciągania maleje. Najlepszą wydajność udźwigu uzyskuje się dla odpowiednio grubych elementów.

Grubość podnoszonego elementu, przy której udźwig chwytaka wynosi 100%

40 mm

Przed rozpoczęciem pracy należy uwzględnić zależność procentową udźwigu w funkcji grubości podnoszonej stali (krzywe wydajności udźwigu znajdują się w instrukcji).

W przypadku transportu elementów okrągłych, takich jak rury, pręty, wałki stalowe, udźwig maksymalny chwytaka ulega zmniejszeniu:

Typ chwytaka

Średnica max. wałka

Długość max. wałka

Udźwig max.
chwytaka

CM600

125 [mm]

2000 [mm]

270 [kg]



Rzeczywisty udźwig każdego chwytaka zależy także od:

  ♦  wielkości szczeliny powietrznej między powierzchnią chwytaka a podnoszonym elementem (dla każdego chwytaka         podana jest charakterystyka udźwigu w funkcji wielkości szczeliny powietrznej).

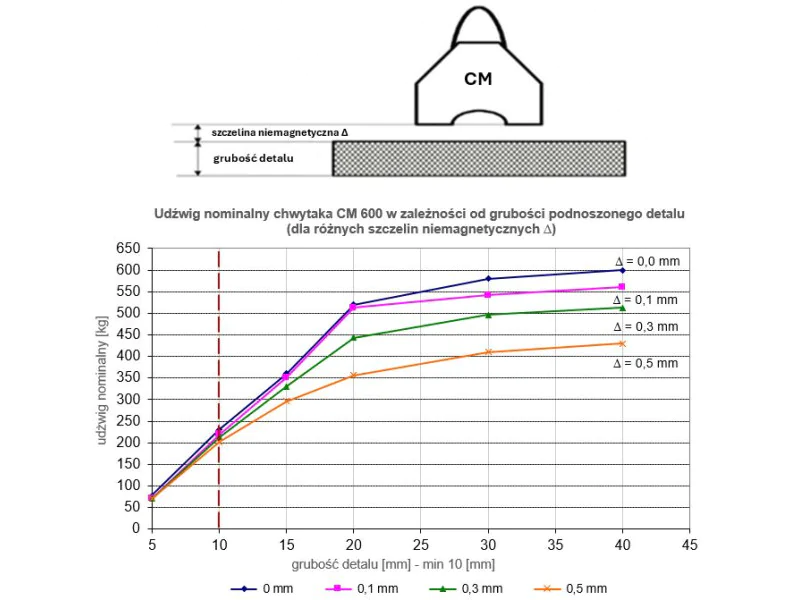

UDŹWIG NOMINALNY CHWYTAKA CM-600 W KG

Grubość detalu [mm]

Szczelina niemagnetyczna D pomiędzy chwytakiem a podnoszonym elementem [mm]

D = 0,0

D = 0,1

D = 0,3

D = 0,5

40

600

560

513

430

30

580

542

496

410

20

520

513

443

356

15

360

351

330

296

10

231

219

213

202



Udźwig jest uzależniony od szczeliny powietrznej pomiędzy nabiegunnikami (stopą) chwytaka a podnoszonym elementem. Jeśli chropowatość powierzchni ładunku Ra będzie mniejsza od 6,3 μm, to wydajność chwytaka nie spadnie. Taki przypadek ma miejsce dla bardzo czystej, płaskiej i wyszlifowanej powierzchni. Jeśli chropowatość powierzchni podnoszonych materiałów Ra będzie większa od 6,3 μm, to szczelina miedzy chwytakiem a podnoszonym elementem powinna być uwzględniona.
Dla zardzewiałych powierzchni po walcowaniu można przyjąć szczelinę w przedziale (0,1-0,3 mm), natomiast dla nierównych porowatych powierzchni szczelinę szacuje się w przedziale (0,3-0,5 mm).

Przed rozpoczęciem pracy należy odszukać w instrukcji zależność procentową udźwigu w funkcji szczeliny.


Rzeczywisty udźwig każdego chwytaka zależy także od:

 ♦  gatunku podnoszonej stali (im większa zawartość żelaza, tym większy udźwig):

Nazwa

Udźwig nominalny [kg]

Udźwig dopuszczalny dla danego materiału * [kg]

Stal (niskowęglowa)  100%

Stal (wysokowęglowa) 90%

Stal (niskostopowa) 75%

Żeliwo
50%

CM 600

600

600

540

450

300

     *) będzie on udźwigiem dopuszczalnym dla elementu z danego materiału, jeśli nie obniżą go inne czynniki (grubość, jakość powierzchni,               kształt).

Rzeczywisty udźwig każdego chwytaka zależy także od:

  ♦  temperatury otoczenia i temperatury podnoszonego elementu (nie może być wyższa niż 80o[C]). W chwytakach magnetycznych źródłem pola magnetycznego są spiekane magnesy neodymowe, których maksymalna temperatura pracy wynosi 80oC.


Ponadto oferujemy:
 - doradztwo,
 - serwis;
 - części zamienne,
 - coroczne przeglądy i badania udźwigu chwytaka potwierdzone stosownym świadectwem.


Magnes 600 kg, do blach, uchwyt magnetyczny, chwytak magnetyczny, podnośnik magnetyczny, 600kg, 0,6 t
