Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)
  • Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)
  • Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38) - 002
  • Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38) - 003
  • Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38) - 004
  • Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38) - 005
  • Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38) - 006
  • Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38) - 007
  • Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38) - 008
  • magnes o otworem pod łeb śruby enes
  • magnes neodymowy pod wkręt z otworem
  • Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38) - 009

Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)

Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)7,72 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 7.72 zł 9.50 zł
6 szt. 5.22 zł 6.42 zł
20 szt. 4.47 zł 5.50 zł
50 szt. 4.28 zł 5.26 zł
130 szt. 4.22 zł 5.19 zł
Produkt niedostępny

Zadaj pytanie o produkt
Parametry użytkowe
Długość
20 [mm] +0,1/-0,1
Szerokość
10 [mm] +0,1/-0,1
Wysokość
10 [mm] +0,1/-0,1
Średnica fazy pod łeb śruby
8,8 [mm] +0,1/-0,1
Średnica wewnętrzna
4,3 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
10 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
6,86 [kg]
Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Max. temperatura pracy
≤ 80 [°C]
Podana wyżej maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes i dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
13,25 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału N38 (w temp. 20ºC)
Indukcja remanencji Br ok. 1,2 [T]
Koercja HcB ok. 876 [kA/m]
Koercja HcJ ok. 955 [kA/m]

Materiałowe własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału, wynikającą ze specyfiki technologii produkcji, oraz ze względu na użyte do kalibracji urządzenia pomiarowego wzorce pola magnetycznego, jak również ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla remanencji Br ±1%, dla koercji HcB, HcJ ±2%). Magnes, który jest poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną istotnie na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.

W związku z powyższym podane wartości parametrów są orientacyjne. W przypadku gdybyście potrzebowali Państwo gwarancji, że dla każdej sztuki magnesu zapewnione są jakieś określone minimalne parametry, albo muszą się one mieścić w zadanym zakresie minimum-maksimum, to bardzo prosimy o przesłanie w korespondencji e-mail'owej Państwa wymagań. Najlepiej wcześniej skonsultować się z nami w tej kwestii. Przedstawimy konkretną ofertę na magnesy spoza oferty sklepowej. Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki, itd.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

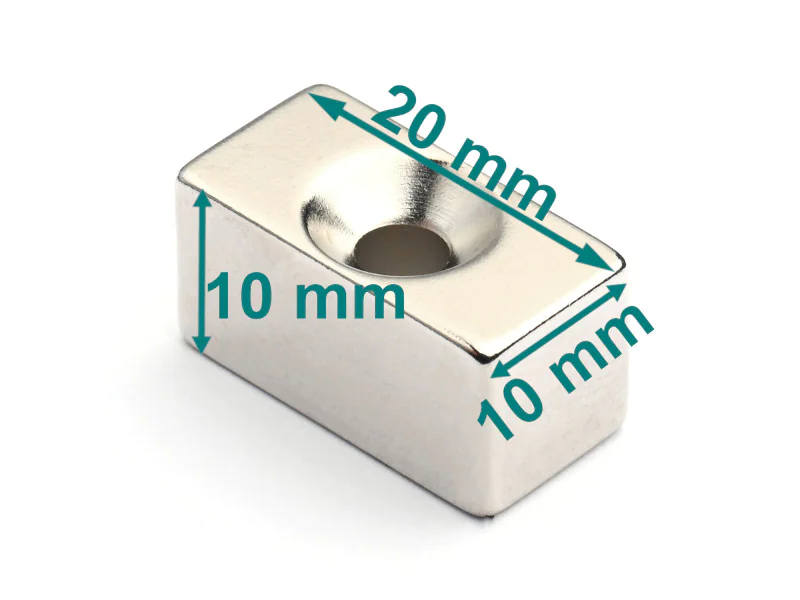

Magnes płytkowy, pod wkręt — wymiary 20x10x10 mm — neodymowy (N38)


Wymiary:

Długość: 20 mm
Szerokość: 10 mm
Wysokość: 10 mm
Średnica fazy pod łeb śruby: 8,8 mm
Średnica wewnętrzna: 4,3 mm

Udżwig:

6,8 kg

Kształt:

To jest magnes płytkowy z dziurką, z otworem pod wkręt, pod śrubkę. Fazowany otwór ułatwia montaż za pomocą śruby lub wkrętu ze stożkowym łbem. Magnes płytka, prostokątny, kwadratowy z otworem pod śrubę, wkręt to ciekawa propozycja nie tylko do zastosowań w meblarstwie.

Cechy magnesu:

Jest to silny i mocny magnes neodymowy, z otworem pod wkręt, z otworem pod śrubę, z otworem fazowanym pod stożkowy łeb śruby, z rozwiertem pod łeb śruby, wkrętu, magnes do przykręcenia, przykręcany. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Cechuje się dużą siłą oderwania i przyciągania oraz wysokim udźwigiem. Oczywiście jak na swoją wielkość. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję ale i koercję.

Maksymalna temperatura pracy typowych magnesów neodymowych wynosi nie więcej niż 80 stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.

Zastosowanie:

Magnesy neodymowe są stosowane w zamknięciach i zawiasach drzwi, szafek i szuflad, co umożliwia ich ciche i pewne domykanie. Magnesy neodymowe są również wykorzystywane w różnych czujnikach i przełącznikach, takich jak czujniki otwarcia drzwi lodówki, które włączają światło po otwarciu.


N38
MPLO20X10X10-D8,8_D4,3_N38
