- Obecnie brak na stanie
- Producent
- Enes Magnesy
- Długość
- 350 [mm]
- Szerokość
- 320 [mm]
- Wysokość
- 150 [mm]
- * Długość części magnetycznej
- 300 [mm]
- Typ magnesu
- ferrytowy
- Biegunowość
- bieguny wzdłużne
- Max. temperatura pracy
- 250 [°C]
- Obudowa
- stal kwasoodporna, AISI 304 / EN 1.4301, dopuszczona do kontaktu z żywnością
- Wodoodporny
- tak
- Przesypowy
- tak
- Podwieszany
- tak
- Wysokość zawieszenia
- 110
- Zasięg
- max. 300 [mm]
- Z ułatwionym czyszczeniem
- tak
- Praca w układach o przepływie materiału oczyszczanego
- grawitacyjnym
- Waga
- 80 [kg]
Parametry użytkowe

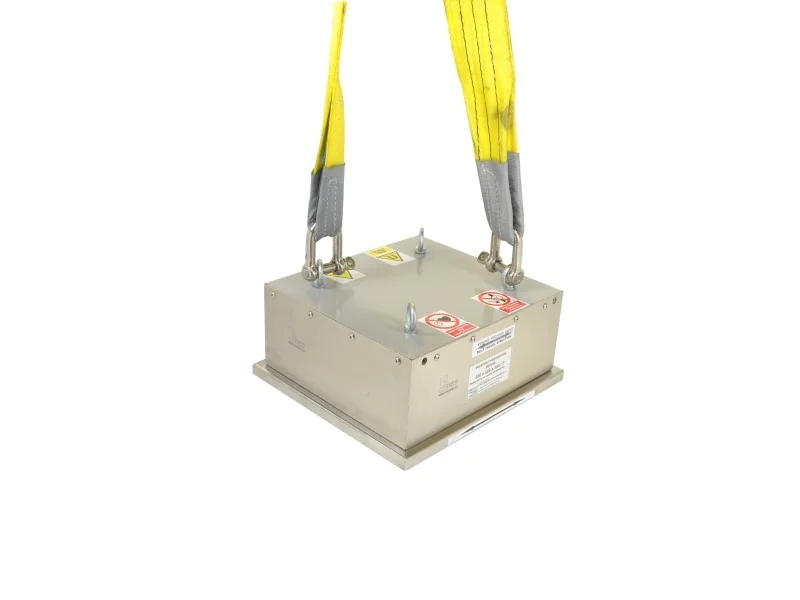

Separator montowany nad taśmociągiem służy do wychwytywania niepożądanych stalowych elementów z transportowanych substancji (przemysł spożywczy, przetwórstwo tworzyw sztucznych, surowce mineralne, recykling itp.). Zamontowany pod pewnym kątem może także służyć jako separator zsypowy. Szczelna obudowa ze stali kwasoodpornej zawiera obwód magnetyczny z magnesów ferrytowych. Magnetycznie czynna jest powierzchnia dolna separatora. W płycie górnej znajdują się cztery otwory gwintowane M8 w które wkręcone są śruby z uchem do podwieszania.
Płyta ułatwiająca czyszczenie jest zbudowana z blachy ze stali kwasoodpornej oraz miękkiej blachy aluminiowej, chroniącej obudowę separatora przed uszkodzeniami spowodowanymi przez uderzenia wychwytywanym materiałem. Dwa paski blachy magnetycznie miekkiej wbudowane w płytę powodują, że trzyma sie ona pewnie separatora, a równocześnie daje się łatwo odrywać wraz z wychwyconymi elementami, usprawniając w ten sposób jego czyszczenie.
Na zamówienie wykonujemy separatory magnetyczne o dowolnie wybranych wymiarach. Parametry magnetyczne, zasięg działania i wymiary dobierane są zgodnie z wymaganiami Klientów.
Indukcja magnetyczna na środku powierzchni bieguna magnetycznego wynosi ~0,180 [T].
Indukcja magnetyczna na środku powierzchni pomiędzy biegunami magnetycznymi wynosi ~0,2290 [T].
Indukcja magnetyczna na środku powierzchni pomiędzy biegunami magnetycznymi i dystansie:
40 mm od separatora wynosi ~0,129 [T],
80 mm od separatora wynosi ~0,069 [T],
100 mm od separatora wynosi ~0,052 [T],
140 mm od separatora wynosi ~0,031 [T],
Przykładowy zasięg działania dla różnych wychwytywanych przedmiotów: kulka fi 5 -12 - około 110 mm, śruby M6, M8, M10 - 140mm, gwoździe - ok. 300 mm, klucz płaski - 235 mm.
W separatorze magnetycznym zastosowano spiekane magnesy ferrytowe. Maksymalna temperatura pracy dla separatorów magnetycznych z magnesami ferrytowymi wynosi ok. 250°[C]
UWAGA! Nieostrożne obchodzenie się z urządzeniem może spowodować obrażenia rąk!
Ciężar separatora wynosi: ~77,0 [kg]+ ~3,0 [kg] płyta czyszcząca
