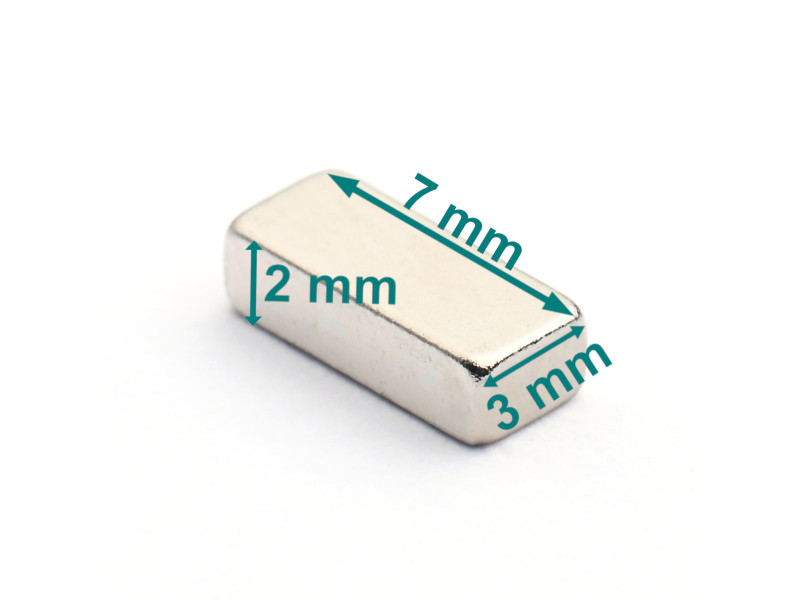

Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38)
  • Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38)
  • Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38) - 002
  • Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38) - 003
  • Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38) - 004
  • Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38) - 005
  • Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38) - 006
  • Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38) - 007
  • Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38) - 008
  • Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38) - 009

Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38)

Od Cena Netto Cena Brutto
1 szt. 2.87 zł 3.53 zł
150 szt. 0.18 zł 0.22 zł
500 szt. 0.16 zł 0.20 zł
1500 szt. 0.15 zł 0.18 zł
4000 szt. 0.14 zł 0.17 zł
Produkt niedostępny

Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38)Magnes — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38)2,87 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Symbol produktu: MPL 7 X 3 X 2 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
7 [mm] +0,1/-0,1
Szerokość
3 [mm] +0,1/-0,1
Wysokość
2 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
2 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
~0,43 [kg]
Podany wyżej udźwig maksymalny zmierzono, wykorzystując gładką, szlifowaną blachę. Wykorzystana blacha miała optymalną grubość. Siła odrywająca działała prostopadle. Przy sile działającej równolegle do blachy, czyli podczas przesuwania magnesu po blasze udźwig magnesu będzie wielokrotnie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca w rezultacie pokrycia blachy warstwą farby lub powłoką galwaniczną także spowoduje spadek udźwigu magnesu. Istniejąca chropowatość lub nierówność blachy również spowoduje spadek udźwigu magnesu. Największy udźwig uzyskuje się, stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig. Na udźwig maksymalny ma również wpływ temperatura pracy magnesu. Podgrzany magnes będzie miał mniejszy udźwig.
Max. temperatura pracy
≤ 80 [°C]
Konkretna wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Powłoka
Nikiel (NiCuNi)
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Nie stosować w wodzie i środowisku wilgotnym.
Waga
0,32 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC)
Indukcja remanencji Br ok. 1,197 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]


Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.



Magnes płytkowy — długość 7 mm, szerokość 3 mm, wysokość 2 mm — neodymowy (N38)

Wymiary:

Długość: 7 mm
Szerokość: 3 mm
Wysokość: 2 mm

Udźwig:

0,43 kg

Kształt magnesu:

To jest magnes płytkowy, ma kształt prostopadłościanu. Potocznie mówi się o takim kształcie magnesu, że jest on sztabkowy, kwadratowy, prostokątny. Sformułowania takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).

Cechy magnesu:

Jest to mały, silny i mocny magnes neodymowy.

Magnes jest dwustronny czyli dwubiegunowy. W celu zabezpieczenia antykorozyjnego na magnes położono galwanicznie warstwę niklu, miedzi i znowu niklu.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm. Zaletą magnesu jest duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Zwykłe, ceramiczne magnesy o takim samym rozmiarze są wielokrotnie słabsze.

Zastosowanie:

Jeżeli magnesem działamy polem magnetycznym na odległość, to można go wykorzystać do współpracy z  hallotronem lub kontaktronem. Ewentualnie z innym czujnikiem np. w systemach alarmowych. W tej funkcji magnesy neodymowe są używane właśnie w elektronice oraz w medycynie. Wykorzystuje się je także w przemyśle poligraficznym, albo do zamknięć opakowań, albo też do maskotek i zabawek.
