- Długość
- 5 [mm] +0,1/-0,1
- Szerokość
- 4 [mm] +0,1/-0,1
- Wysokość
- 2 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 2 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 0,41 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,277 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 45,372 [nWb]x[m]
- Waga
- 0,3 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38
| Indukcja remanencji Br | 1,21 - 1,25 [T] |
| Koercja HcB | min. 899 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 286 - 302 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |

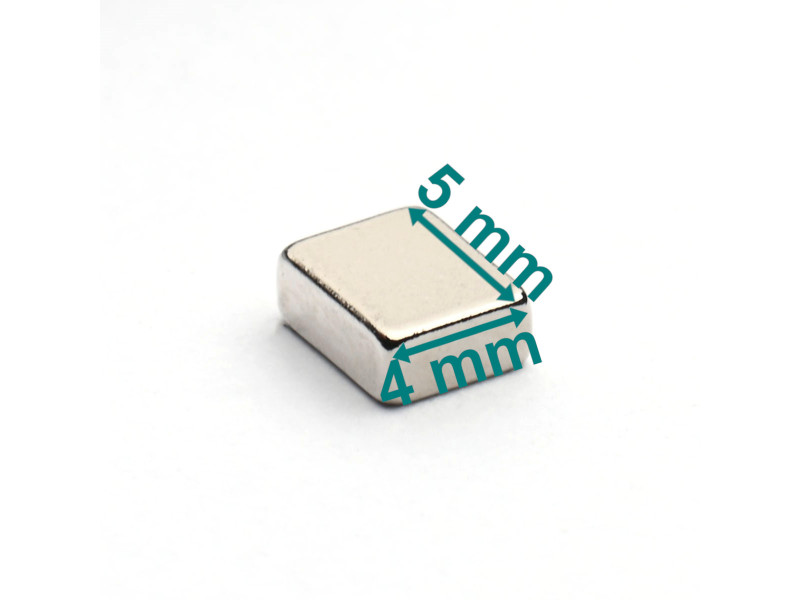

Magnes neodymowy — długość 5 mm, szerokość 4 mm, wysokość 2 mm — płytkowy (N38)
Wymiary:
Długość: 5 mm
Szerokość: 4 mm
Wysokość: 2 mm
Udźwig:
0,41 kg
Kształt magnesu:
To jest magnes płytkowy, ma kształt prostopadłościanu. Potocznie mówi się o takim kształcie magnesu, że jest on sztabkowy, kwadratowy, prostokątny. Sformułowania takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).
Cechy magnesu:
Jest to silny i mocny magnes neodymowy. Ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję, jest to magnes trwały (stały). Został namagnesowany wzdłuż wysokości. Wymiar, który jest wysokością i zarazem kierunkiem magnesowania, został wymieniony w nazwie i w symbolu magnesu po długości i szerokości, czyli jako ostatni, dwa poprzednie wymiary wyznaczają płaszczyznę jednego bieguna magnetycznego.
Magnes jest dwustronny czyli dwubiegunowy. W celu zabezpieczenia antykorozyjnego na magnes położono galwanicznie warstwę niklu, miedzi i znowu niklu. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm. Zaletą magnesu jest duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Zwykłe, ceramiczne magnesy o takim samym rozmiarze są wielokrotnie słabsze.
Zastosowanie:
Za pomocą magnesów można przyczepić jakąś reklamę. Służą do jej podwieszenia, zawieszenia, umocowania. Magnesy neodymowe nie są typowymi magnesami reklamowymi, ale wykorzystując prosty fakt, że magnes do metalu zawierajacego żelazo przyciaga się znakomicie, są stosowane do różnych reklamowych gadżetów. Ten mały magnes doskonale się do tego nadaje. Poza tym magnesy neodymowe są wykorzystywane w stołach magnetycznych, w przemyśle medycznym oraz do cieszącej oko biżuterii magnetycznej.
