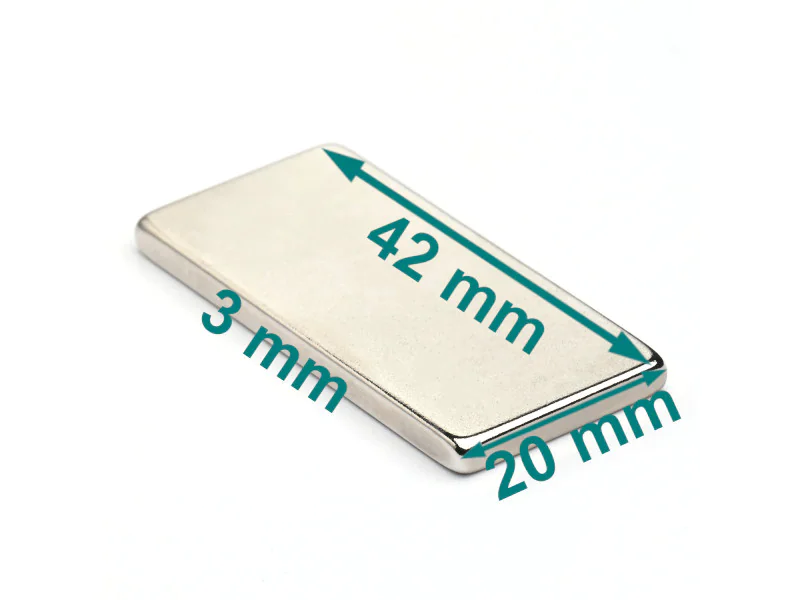

Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H)
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H)
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H) - 002
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H) - 003
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H) - 004
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H) - 005
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H) - 006
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H) - 007
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H) - 008
  • Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H) - 009

Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H)

Od Cena Netto Cena Brutto
1 szt. 12.24 zł 15.06 zł
4 szt. 9.74 zł 11.98 zł
15 szt. 7.97 zł 9.80 zł
40 szt. 7.68 zł 9.45 zł
100 szt. 7.53 zł 9.26 zł
Ilość
Dostępna ilość: 620 szt.

Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H)Magnes — długość 42 mm, szerokość 20 mm, wysokość 3 mm — neodymowy (N35H)12,24 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Symbol produktu: MPL 42 X 20 X 3 / N35H

Zadaj pytanie o produkt
Parametry użytkowe
Długość
42 [mm] +0,1/-0,1
Szerokość
20 [mm] +0,1/-0,1
Wysokość
3 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
3 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N35H
Udźwig maksymalny
~5,6 [kg]
Podany wyżej udźwig maksymalny zmierzono, wykorzystując gładką, szlifowaną blachę. Wykorzystana blacha miała optymalną grubość. Siła odrywająca działała prostopadle. Przy sile działającej równolegle do blachy, czyli podczas przesuwania magnesu po blasze udźwig magnesu będzie wielokrotnie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca w rezultacie pokrycia blachy warstwą farby lub powłoką galwaniczną także spowoduje spadek udźwigu magnesu. Istniejąca chropowatość lub nierówność blachy również spowoduje spadek udźwigu magnesu. Największy udźwig uzyskuje się, stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig. Na udźwig maksymalny ma również wpływ temperatura pracy magnesu. Podgrzany magnes będzie miał mniejszy udźwig.
Max. temperatura pracy
≤ 120 [°C]
Konkretna wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Powłoka
Nikiel (NiCuNi)
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Nie stosować w wodzie i środowisku wilgotnym.
Waga
18,9 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N35H (w temp. 20C)
Indukcja remanencji Br ok. 1,158 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 1325 [kA/m]


Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.


Magnes neodymowy — 42x20x3 mm — płytkowy (N35H)

Wymiary:

Długość: 42 mm
Szerokość: 20 mm
Wysokośc: 3 mm

Udźwig:

5,6 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on prostokątny.

Cechy magnesu:

Jest to mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes stały. Kierunek magnesowania wzdłuż wysokości oznacza, że biegunem magnetycznym jest prostokątna płaszczyzna, której jednym bokiem jest długość magnesu, a drugim szerokość magnesu.

Magnes jest dwubiegunowy, czyli dwustronny. Został pokryty galwanicznie warstwą nikiel, miedź, nikiel. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Magnesy neodymowe w kształcie prostopadłościanu są używane w silnikach elektrycznych i generatorach, gdzie ich kształt pozwala na efektywne ułożenie w statorach i rotorach, co zwiększa wydajność urządzeń.

N35H
mpl42x20x3n35h
