Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38)
  • Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38)
  • Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38) - 002
  • Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38) - 003
  • Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38) - 004
  • Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38) - 005
  • Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38) - 006
  • Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38) - 007
  • Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38) - 008

Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38)

Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38)Magnes — długość 13 mm, szerokość 13 mm, wysokość 5 mm — neodymowy (N38)4,47 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 4.47 zł 5.50 zł
10 szt. 1.97 zł 2.42 zł
50 szt. 1.61 zł 1.98 zł
150 szt. 1.54 zł 1.89 zł
350 szt. 1.52 zł 1.87 zł
Ilość
Dostępna ilość: 1190 szt.

Symbol produktu: MPL 13 X 13 X 5 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Długość
13 [mm] +0,1/-0,1
Szerokość
13 [mm] +0,1/-0,1
Wysokość
5 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
5 [mm]
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
4,60 [kg]
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Max. temperatura pracy
≤ 80 [°C]
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
6,34 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.

Własności magnetyczne materiału - N38
Indukcja remanencji Br 1,21 - 1,25 [T]
Koercja HcB min. 899 [kA/m]
Koercja HcJ min. 955 [kA/m]
Gęstość energii magnetycznej (BH)max 286 - 302 [kJ/m3]
Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu.
Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

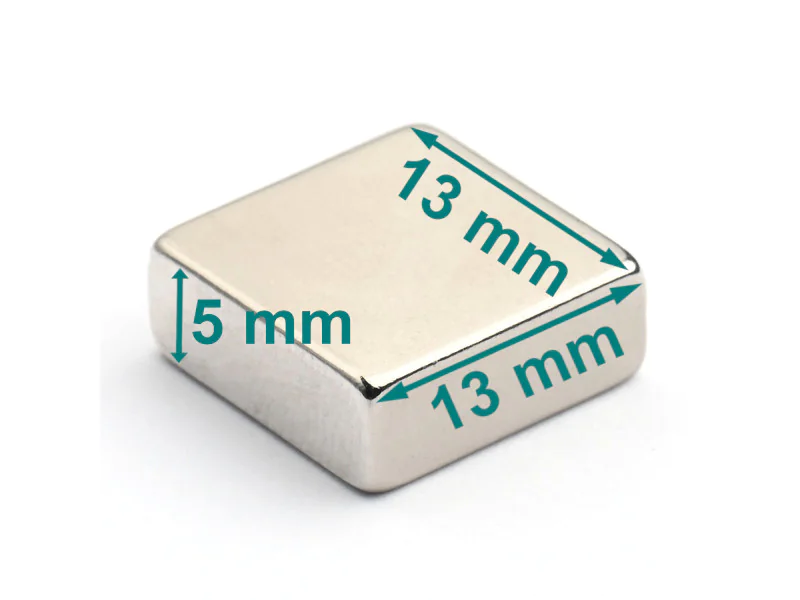

Magnes neodymowy — 13x13x5 — płytkowy (N38)

Wymiary:

Długość i szerokość: 13 mm
Wysokość: 5 mm

Udźwig:

4,6 kg

Kształt magnesu:

To jest magnes płytkowy. Ma kształt prostopadłościanu. Potocznie mówi się, że jest to płytka, albo że jest on kwadratowy, prostokątny. Sformułowania takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).

Cechy magnesu:

Jest to silny i mocny magnes neodymowy. Najważniejsze cechy tego magnesu to wysoka indukcja remanencji, duża siła oderwania i przyciągania, oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Jest to magnes trwały (stały). Kierunek magnesowania wzdłuż wysokości (grubości) oznacza, że podczas magnesowania linie sił pola magnetycznego były prostopadłe do płaszczyzny wyznaczonej przez długość i szerokość, która stała się biegunem magnetycznym.

Został pokryty warstwa nikiel, miedź, nikiel, w celu zabezpieczenia antykorozyjnego.  Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm.

Zastosowanie:

Warto także wspomnieć, że magnesy znajdują szerokie zastosowanie w różnych grach i zabawkach. Popularne jest także używanie ich w zapięciach magnetycznych do biżuterii i torebek. W systemach klimatyzacji i wentylacji magnesy neodymowe są używane w silnikach wentylatorów oraz kompresorach klimatyzacji, co pozwala na cichszą i bardziej wydajna pracę.
