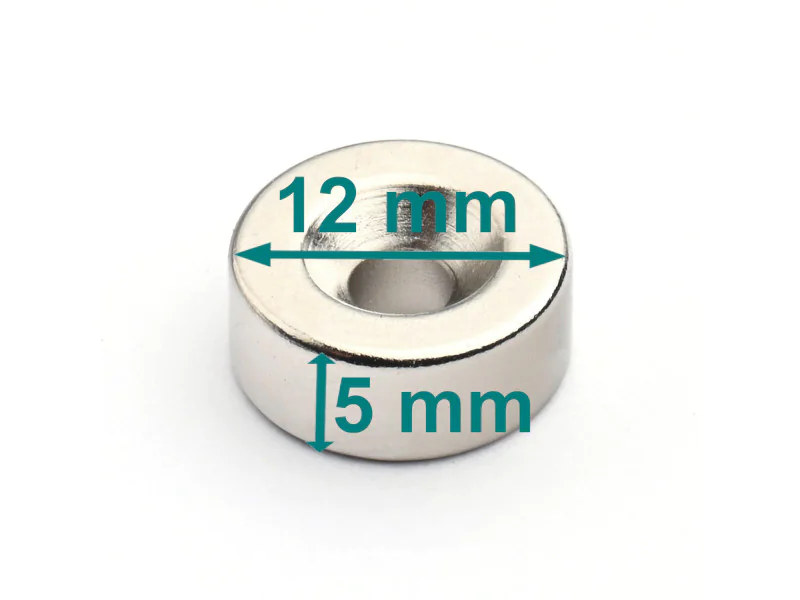

Magnes okrągły, pod wkręt — średnica ⌀12 mm, ⌀7,2/⌀3,6 mm, wys. 5 mm — neodymowy (N38)
- Średnica zewnętrzna
- 12 [mm] +0,1/-0,1
- Wysokość
- 5 [mm] +0,1/-0,1
- Średnica fazy pod łeb śruby
- 7,2 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 3,6 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 5 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- ~2,85 [kg]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 4 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne przetestowanie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Nie stosować w wodzie i środowisku wilgotnym.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC, dla współczynnika odmagnesowania N mniejszego niż 0,3)
| Indukcja remanencji Br | ok. 1,197 [T] |
| Koercja HcB | ok. 842 [kA/m] |
| Koercja HcJ | ok. 935 [kA/m] |
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.
Magnes okrągły, z otworem pod wkręt, pod śrubę — ⌀12 mm, ⌀7,2/⌀3,6 mm, wysokość 5 mm — neodymowy (N38)
Wymiary:
Średnica zewnętrzna: 12 mm
Średnica fazy pod łeb śruby: 7,2 mm
Średnica wewnętrzna: 3,6 mm
Wysokość: 5 mm
Udźwig:
~2,85 kg
Kształt:
To jest magnes pierścieniowy, okrągły z dziurką, pierścień, okrągły z otworem pod wkręt, pod śrubkę, fazowany otwór ułatwia montaż za pomocą śruby lub wkrętu ze stożkowym łbem.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy, z otworem pod wkręt, z otworem pod śrubę, z otworem fazowanym pod stożkowy łeb śruby, z rozwiertem pod łeb śruby, wkrętu, magnes do przykręcenia, przykręcany. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Cechuje się dużą siłą oderwania i przyciągania oraz wysokim udźwigiem. Oczywiście jak na swoją wielkość. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję ale i koercję. Zastosowanie magnesów neodymowych umożliwia miniaturyzację wielu przedmiotów i urządzeń. Niewątpliwie stanowi to o ich innowacyjności.
Maksymalna temperatura pracy typowych magnesów neodymowych wynosi nie więcej niż 80 stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.
Zastosowanie:
Magnesy te doskonale sprawdzają się w zastosowaniach hobbystycznych i majsterkowaniu. Nie muszą to być magnesy podkowiaste. Wręcz przeciwnie. W "DIY" oraz w warsztacie czy garażu z powodzeniem wykorzystuje się magnesy o prostych kształtach. Magnesy służą wtedy do pozycjonowania, zamocowania, ściśnięcia lub dociśnięcia, czyli usprawnienia pracy, oraz organizacji stanowiska pracy.
