- Długość
- 40 [mm] +0,1/-0,1
- Szerokość
- 15 [mm] +0,1/-0,1
- Wysokość
- 5 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 5 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 9,71 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,229 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 3474,008 [nWb]x[m]
- Waga
- 22,5 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości (ostatni podawany w nazwie magnesu wymiar) oznacza, że prostopadła do wysokości powierzchnia magnesu stanowi biegun "N", a druga przeciwległa prostopadła do wysokości powierzchnia magnesu stanowi biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38
| Indukcja remanencji Br | 1,21 - 1,25 [T] |
| Koercja HcB | min. 899 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 286 - 302 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |

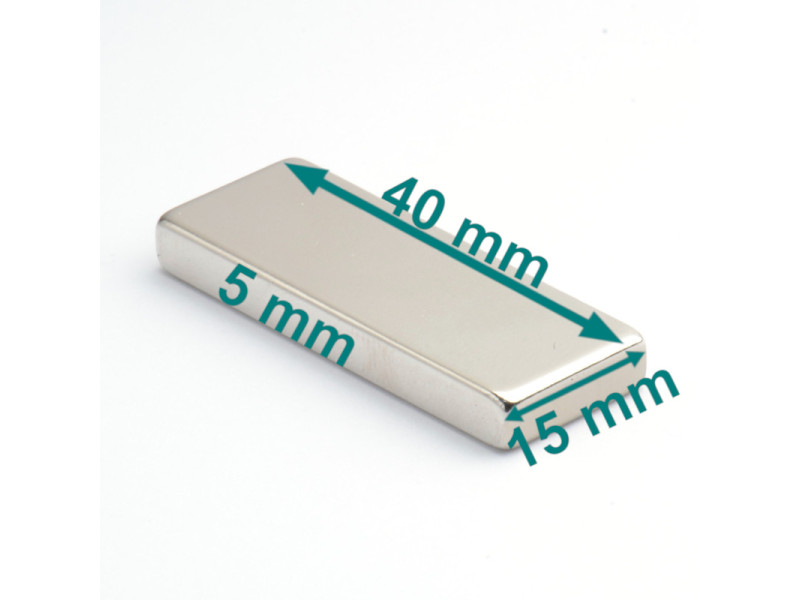

Magnes neodym — 40x15x5 mm — płytkowy (N38)
Wymiary:
Długość: 40 mm
Szerokość: 15 mm
Wysokość: 5 mm
Udźwig:
9 kg
Kształt magnesu:
To jest magnes płytkowy, ma kształt prostopadłościanu. Potocznie mówi się o takim kształcie magnesu, że jest on kwadratowy, prostokątny. Sformułowania takie jak kostka i sześcian odnoszą się tylko do brył, które mają sześć takich samych ścian (boków).
Cechy magnesu:
Jest to silny i mocny magnes neodymowy. Ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję, jest to magnes trwały (stały). Został namagnesowany wzdłuż wysokości. Wymiar, który jest wysokością i zarazem kierunkiem magnesowania, został wymieniony w nazwie i w symbolu magnesu po długości i szerokości, czyli jako ostatni, dwa poprzednie wymiary wyznaczają płaszczyznę jednego bieguna magnetycznego.
Magnes jest dwustronny czyli dwubiegunowy. W celu zabezpieczenia antykorozyjnego na magnes położono galwanicznie warstwę niklu, miedzi i znowu niklu. Tolerancje wymiarowe wynoszą: +0,1/-0,1 mm. Zaletą magnesu jest duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na taką wielkość magnesu. Zwykłe, ceramiczne magnesy o takim samym rozmiarze są wielokrotnie słabsze.
Symbol produktu: MPL 40 X 15 X 5 / N38
