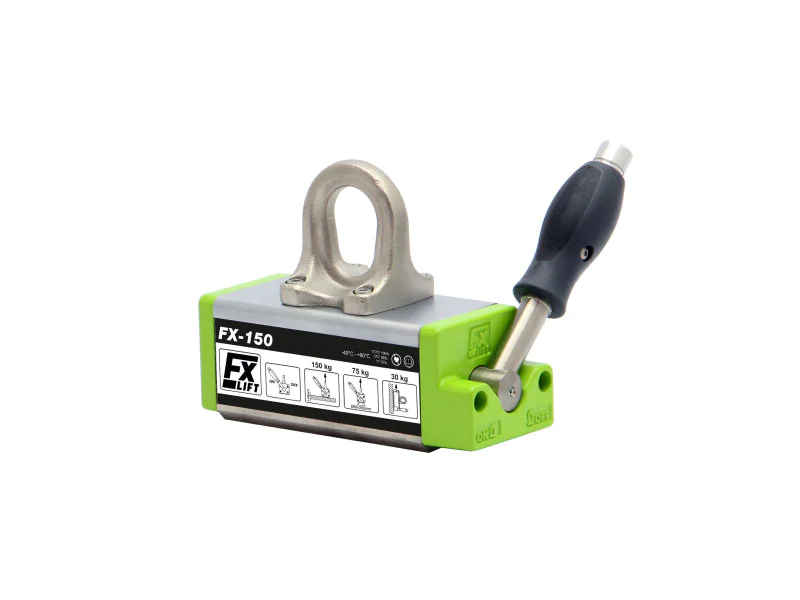

Chwytak (podnośnik) magnetyczny FX-150

Maksymalny udźwig użytkowy: (NOMINALNY): 150 [kg]

Udźwig maksymalny (obciążenie zrywające): >525[kg] - współczynnik bezpieczeństwa dla prób statycznych wynosi 3,5 i jest zgodny z normą PN-EN 13155:2021-05 "Dźwignice - Bezpieczeństwo - Zdejmowalne urządzenia chwytające"

NIE STOSOWAĆ CHWYTAKÓW DO ŁADUNKÓW CIĘŻSZYCH NIŻ UDŹWIG NOMINALNY !

Chwytaki magnetyczne (podnośniki) służą do podnoszenia i przenoszenia ciężkich elementów z żelaza i stali magnetycznych. Urządzenia te nie wymagają żadnego zasilania. Włączanie i rozłączanie pola magnetycznego następuje w wyniku przestawienia ręcznej dźwigni. Pole magnetyczne chwytaków jest wytwarzane przez magnesy neodymowe. Znajdują zastosowanie w składach stali, fabrykach, magazynach, warsztatach, dokach. Są pomocne przy przenoszeniu blach, płyt, profili, prętów, kątowników, ceowników, rur okrągłych i kwadratowych i innych dużych żelaznych elementów.

Do każdego chwytaka magnetycznego serii FX dołączamy:

  ♦  5-letnią gwarancję,
  ♦  deklarację zgodności "CЄ",
  ♦  protokół pomiaru udźwigu,
  ♦  instrukcję obsługi w j. polskim,
  ♦  skróconą/stanowiskową instrukcję obsługi.

Wszystkie elementy stalowe chwytaków FX są niklowane, dzięki czemu posiadają one zwiększoną odporność na korozję. Jest to wyjątkowa cecha dotycząca wszystkich chwytaków magnetycznych z serii FX.

Rzeczywisty udźwig każdego chwytaka zależy od następujących czynników:

  ♦  grubości i kształtu podnoszonych elementów (dla każdego chwytaka (podnośnika) podana jest zależność udźwigu od grubości podnoszonych elementów). Dla cylindrycznych elementów pełnych (walców, prętów) udźwig nominalny jest o ok. 50% mniejszy.

Elementy zbyt cienkie mogą być przyciągane słabo ponieważ pole magnetyczne chwytaka nie jest w pełni wykorzystane. Ponadto cienkie elementy wyginają się i ich powierzchnia styku z chwytakiem zmniejsza się, przez co siła przyciągania maleje. Najlepszą wydajność udźwigu uzyskuje się dla odpowiednio grubych elementów.

Przed rozpoczęciem pracy należy uwzględnić zależność procentową udźwigu w funkcji grubości podnoszonej stali (krzywe wydajności udźwigu znajdują się w instrukcji).

W przypadku transportu elementów okrągłych, takich jak rury, pręty, wałki stalowe, udźwig maksymalny chwytaka ulega zmniejszeniu:

Rzeczywisty udźwig każdego chwytaka zależy także od:

  ♦  wielkości szczeliny powietrznej między powierzchnią chwytaka a podnoszonym elementem (dla każdego chwytaka         podana jest charakterystyka udźwigu w funkcji wielkości szczeliny powietrznej).

Udźwig jest uzależniony od szczeliny powietrznej pomiędzy nabiegunnikami (stopą) chwytaka a podnoszonym elementem. Jeśli chropowatość powierzchni ładunku Ra będzie mniejsza od 6,3 μm, to wydajność chwytaka nie spadnie. Taki przypadek ma miejsce dla bardzo czystej, płaskiej i wyszlifowanej powierzchni. Jeśli chropowatość powierzchni podnoszonych materiałów Ra będzie większa od 6,3 μm, to szczelina miedzy chwytakiem a podnoszonym elementem powinna być uwzględniona.
Dla zardzewiałych powierzchni po walcowaniu można przyjąć szczelinę w przedziale (0,1-0,3 mm), natomiast dla nierównych porowatych powierzchni szczelinę szacuje się w przedziale (0,3-0,5 mm).

Przed rozpoczęciem pracy należy odszukać w instrukcji zależność procentową udźwigu w funkcji szczeliny.

Rzeczywisty udźwig każdego chwytaka zależy także od:

 ♦  gatunku podnoszonej stali (im większa zawartość żelaza, tym większy udźwig):

     *) będzie on udźwigiem dopuszczalnym dla elementu z danego materiału, jeśli nie obniżą go inne czynniki (grubość, jakość powierzchni,               kształt).

Rzeczywisty udźwig każdego chwytaka zależy także od:

  ♦  temperatury otoczenia i temperatury podnoszonego elementu (nie może być wyższa niż 80^o[C]). W chwytakach magnetycznych źródłem pola magnetycznego są spiekane magnesy neodymowe, których maksymalna temperatura pracy wynosi 80^oC.

Ponadto oferujemy:
 - doradztwo,
 - serwis;
 - części zamienne,
 - coroczne przeglądy i badania udźwigu chwytaka potwierdzone stosownym świadectwem.
