Magnesowany wzdłuż średnicy ⌀10 mm, z otworem ⌀5 mm, wys. 5 mm — magnes neodymowy (N35H)
- Średnica zewnętrzna
- 10 [mm] +0,1/-0,1
- Wysokość
- 5 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 5 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 10 [mm] średnicy
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N35H
- Udźwig maksymalny
- 1,56 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,365 [T]
- Max. temperatura pracy
- ≤ 120 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 2850 [nWb]x[m]
- Waga
- 2,21 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż średnicy oznacza, że jedna połowa powierzchni walcowej magnesu stanowi biegun "N", a druga przeciwległa powierzchnia walcowa to biegun "S".
Udźwig mierzono wykorzystując gładką blachę o optymalnej grubości przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą również spowoduje zmniejszenie udźwigu.
Maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes. Dlatego polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N35H
| Indukcja remanencji Br | ~1,17 [T] |
| Koercja HcB | min. 867 [kA/m] |
| Koercja HcJ | min. 1352 [kA/m] |
| Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%. Magnes, który został poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, nieznacznie zaniżając uzyskane wartości parametrów). |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.
Magnesowany wzdłuż średnicy ⌀10 mm, z otworem ⌀5 mm, wysokość 5 mm — magnes neodymowy (N35H)
Wymiary:
Średnica zewnętrzna: 10 mm
Średnica wewnętrzna: 5 mm
Wysokość: 5 mm

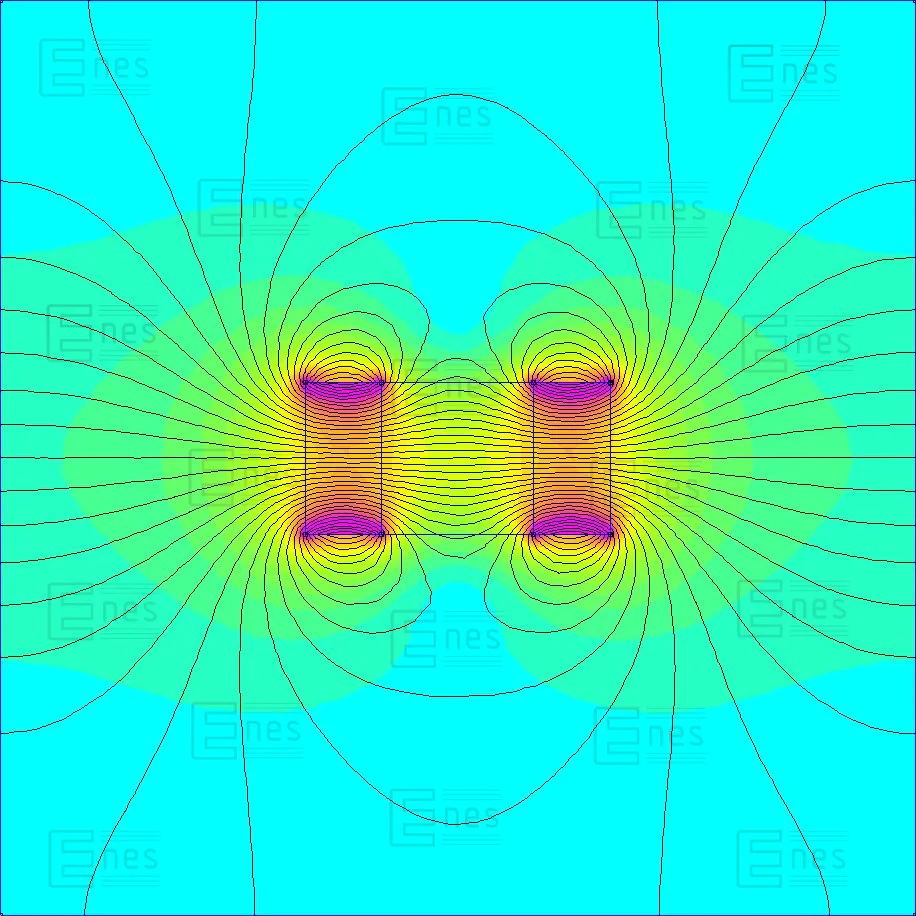

Kierunek magnesowania wzdłuż średnicy 10 mm oznacza, że jedna połowa powierzchni walcowej magnesu stanowi biegun "N", a druga przeciwległa powierzchnia walcowa to biegun "S". Okrągłe podstawy walca nie są płaszczyznami biegunów magnetycznych.
Magnes używany m.in. do czujników.
