- Średnica zewnętrzna
- 27 [mm] +0,1/-0,1
- Wysokość
- 5 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 16 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 5 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 7,64 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,318 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 2423 [nWb]x[m]
- Waga
- 14,13 [g]
Parametry użytkowe

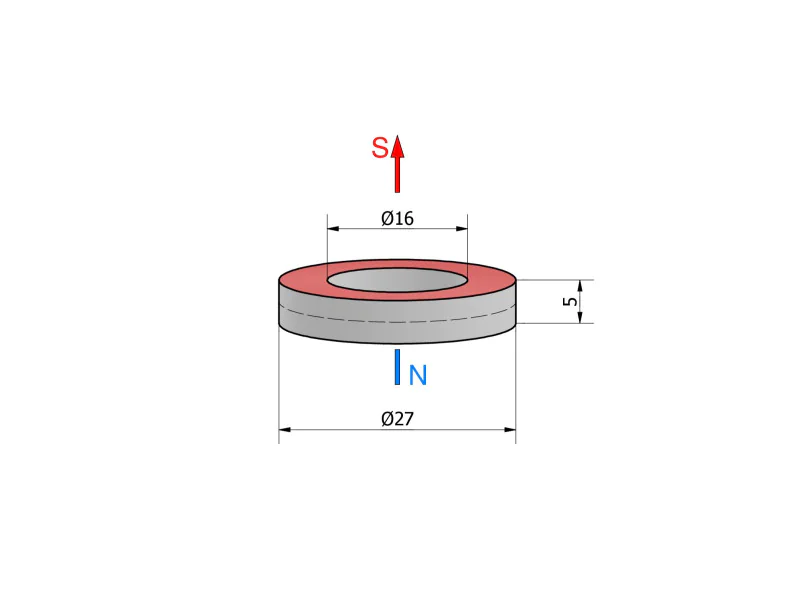

Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o optymalnej grubości przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą również spowoduje zmniejszenie udźwigu.
Maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes. Dlatego polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 w temperaturze 20ºC
| Indukcja remanencji Br | ~1,21 [T] |
| Koercja HcB | min. 876 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%. Magnes, który został poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, nieznacznie zaniżając uzyskane wartości parametrów). |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

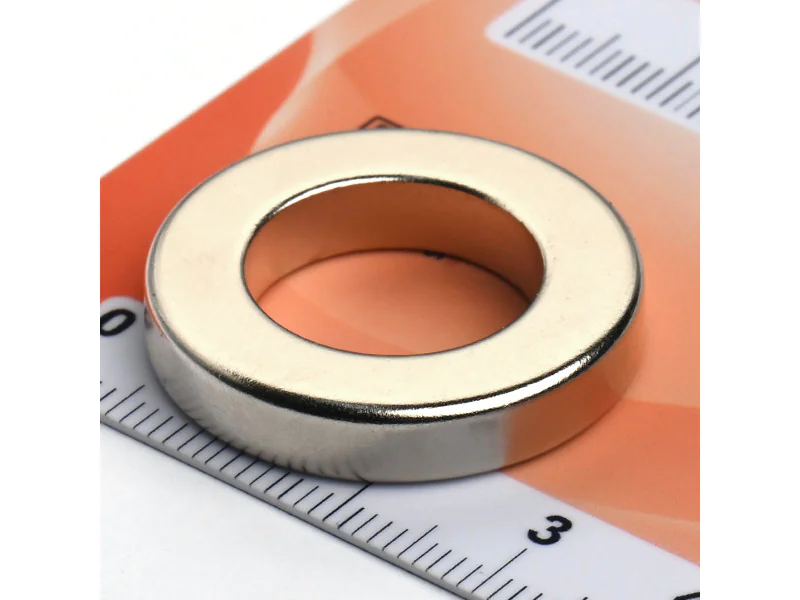

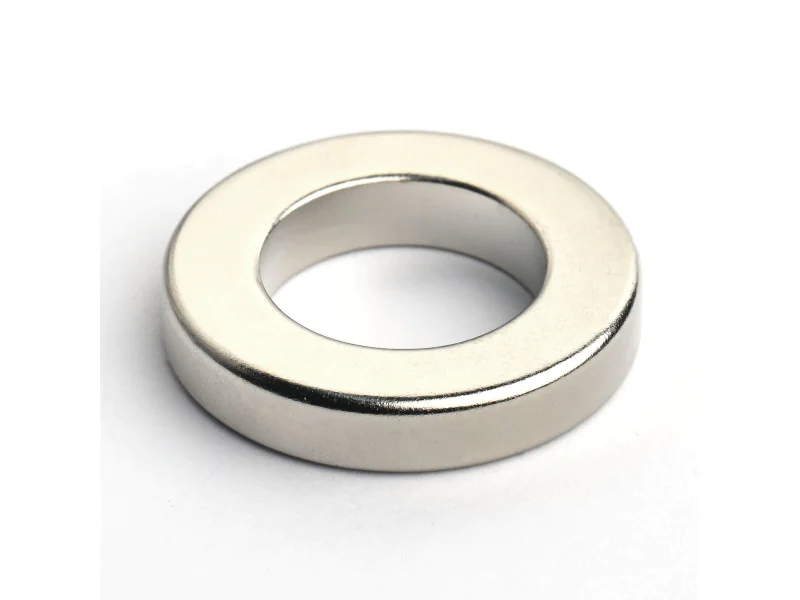

Magnes neodymowy — średnica ⌀27 mm, otwór ⌀16 mm, grubość 5 mm — pierścieniowy (N38)

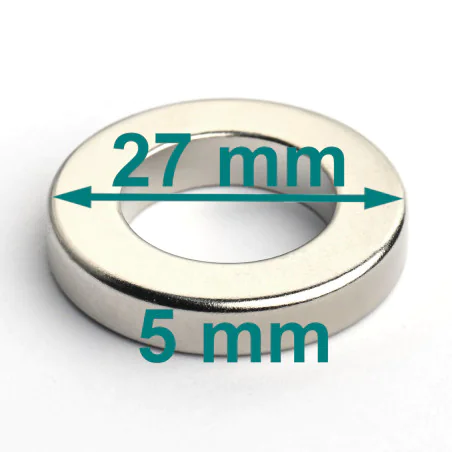

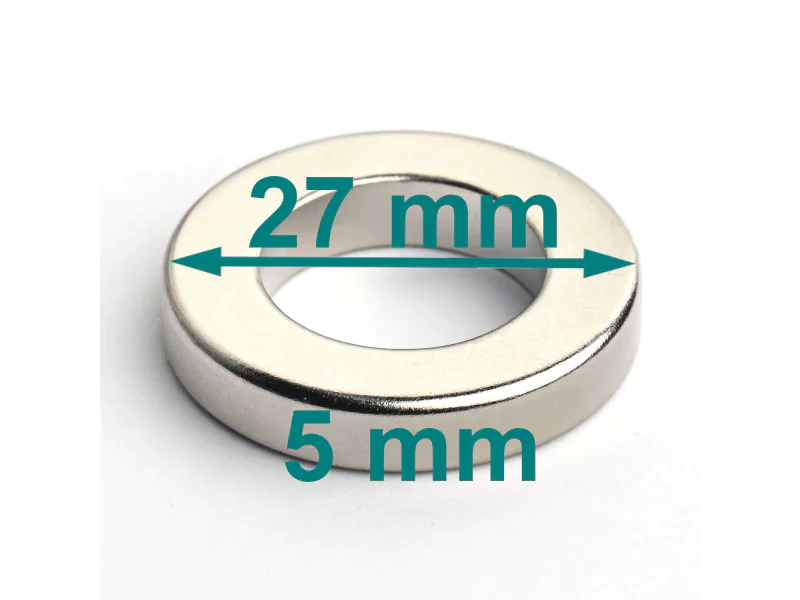

Wymiary:
Średnica zewnętrzna: 27 mm
Średnica wewnętrzna: 16 mm
Wysokość: 5 mm
Udżwig:
~7,6 kg
Kształt magnesu:
To jest magnes pierścieniowy, okrągły z dziurką, pierścień, magnes okrągły z otworem, toroid o przekroju prostokątnym. Otwór przelotowy w magnesie jest często przydatny podczas montażu.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na swoją wielkość, są jego zaletami.
Maksymalna temperatura dopuszczalnej pracy typowych magnesów neodymowych wynosi osiemdziesiąt stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.
Zastosowanie:
Główną branżą, w której stosuje się magnesy neodymowe, jest motoryzacja. W nowoczesnym samochodzie są one m.in. częściami silników i silniczków niskoprądowych. Dzięki nim możemy zamknąć i otworzyć szybę, włączyć wycieraczki, "itd.". W przemyśle AGD też stosuje się magnesy do silników, ale również do czujników i do zamknięć. Są niezastąpione w wielu urządzeniach elektronicznych takich jak mierniki, liczniki i wagi.
