- Obecnie brak na stanie
- Średnica zewnętrzna
- 8 [mm] +0,1/-0,1
- Wysokość
- 3 [mm] +0,1/-0,1
- Średnica fazy pod łeb śruby
- 6 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 3,5 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 3 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N35
- Udźwig maksymalny
- ~0,80 [kg]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 0,8 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Podany wyżej udźwig maksymalny zmierzono, wykorzystując gładką, szlifowaną blachę. Wykorzystana blacha miała optymalną grubość. Siła odrywająca działała prostopadle. Przy sile działającej równolegle do blachy, czyli podczas przesuwania magnesu po blasze udźwig magnesu będzie wielokrotnie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca w rezultacie pokrycia blachy warstwą farby lub powłoką galwaniczną także spowoduje spadek udźwigu magnesu. Istniejąca chropowatość lub nierówność blachy również spowoduje spadek udźwigu magnesu. Największy udźwig uzyskuje się, stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig. Na udźwig maksymalny ma również wpływ temperatura pracy magnesu. Podgrzany magnes będzie miał mniejszy udźwig.
Konkretna wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N35 (w temp. 20C)
| Indukcja remanencji Br | ok. 1,158 [T] |
| Koercja HcB | ok. 842 [kA/m] |
| Koercja HcJ | ok. 935 [kA/m] |
Własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiarów różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału oraz ze względu na tolerancje pomiarowe użytego urządzenia pomiarowego. Dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla indukcji remanencji Br ±1%, dla koercji HcB i koercji HcJ ±2%. Magnes, który jest pokryty warstwą niklu, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.
W związku z powyższym podane wartości parametrów są orientacyjne.
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

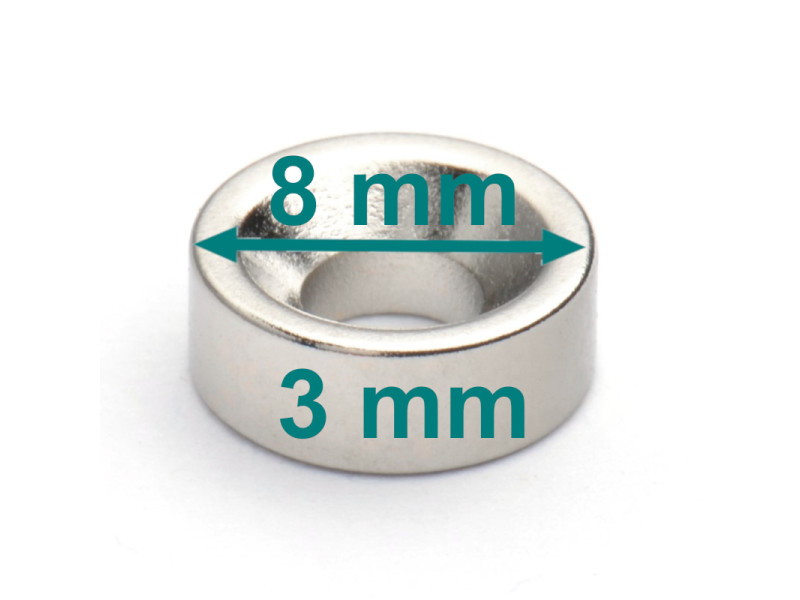

Magnes z otworem pod wkręt okrągły— ⌀8 mm, ⌀6/⌀3,5 mm, 3 mm — neodymowy (N35)
Kształt:
To jest magnes pierścieniowy, okrągły z dziurką, pierścień, okrągły z otworem pod wkręt, pod śrubkę, fazowany otwór ułatwia montaż za pomocą śruby lub wkrętu ze stożkowym łbem.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy, z otworem pod wkręt, z otworem pod śrubę, z otworem fazowanym pod stożkowy łeb śruby, z rozwiertem pod łeb śruby, wkrętu, magnes do przykręcenia, przykręcany. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Cechuje się dużą siłą oderwania i przyciągania oraz wysokim udźwigiem. Oczywiście jak na swoją wielkość. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję ale i koercję. Zastosowanie magnesów neodymowych umożliwia miniaturyzację wielu przedmiotów i urządzeń. Niewątpliwie stanowi to o ich innowacyjności.
Maksymalna temperatura pracy typowych magnesów neodymowych wynosi nie więcej niż 80 stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.
Zastosowanie:
Magnes do metalu zawierającego żelazo przyciąga się każdym biegunem. Magnes do magnesu przyłożony przeciwnym biegunem również się przyciągnie. Te same bieguny odpychają. Można te właściwości wykorzystać. Do czego najlepiej? Do przytrzymywania i zabezpieczenia, amortyzowania, np. drzwi w szafie. Czyli jako swego rodzaju odbojnia lub hamulec.
Z magnesów korzysta się do przyczepiania lub podczepiania jakichś przedmiotów. Są to przedmioty w całości wykonane ze stali, lub takie, które tylko zawierają w sobie żelazne elementy. Za pomocą magnesów można przyczepić jakąś reklamę. Służą do jej podwieszenia, zawieszenia, umocowania. Magnesy neodymowe nie są typowymi magnesami reklamowymi. Mimo to są często stosowane do różnych gadżetów. Na przykład do zamykania pudełek, skrzynek, szkatułek. Do domknięcia segregatorów i teczek. Również często używa się ich np. do dociśnięcia kartki do tablicy magnetycznej oraz do przyłapania jakiejś kartki na ścianie magnetycznej.
