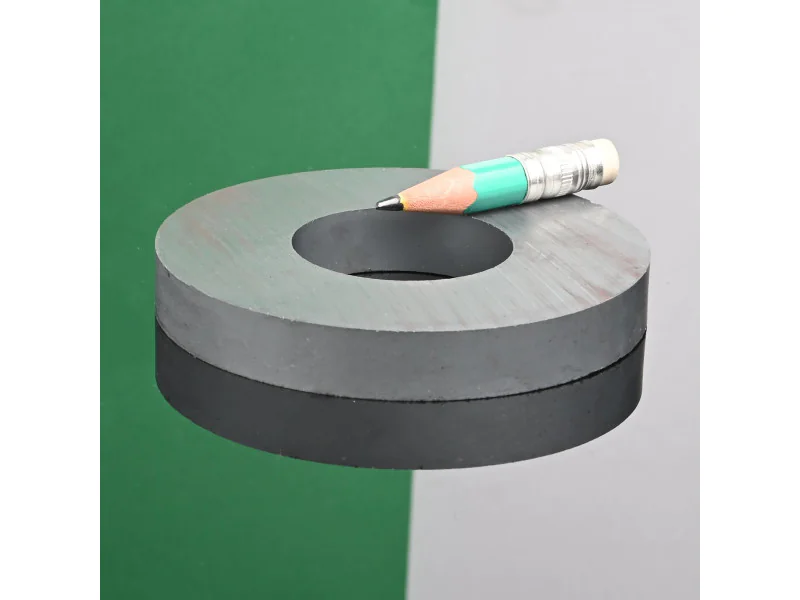

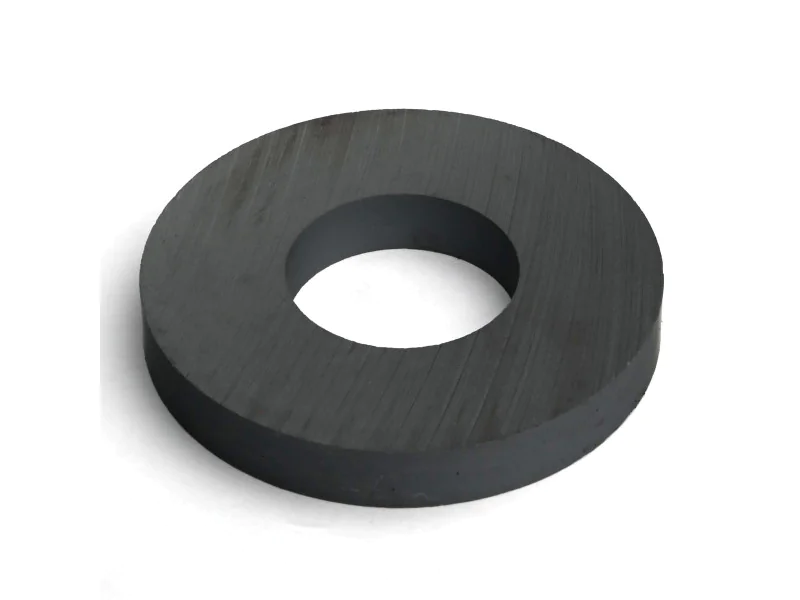

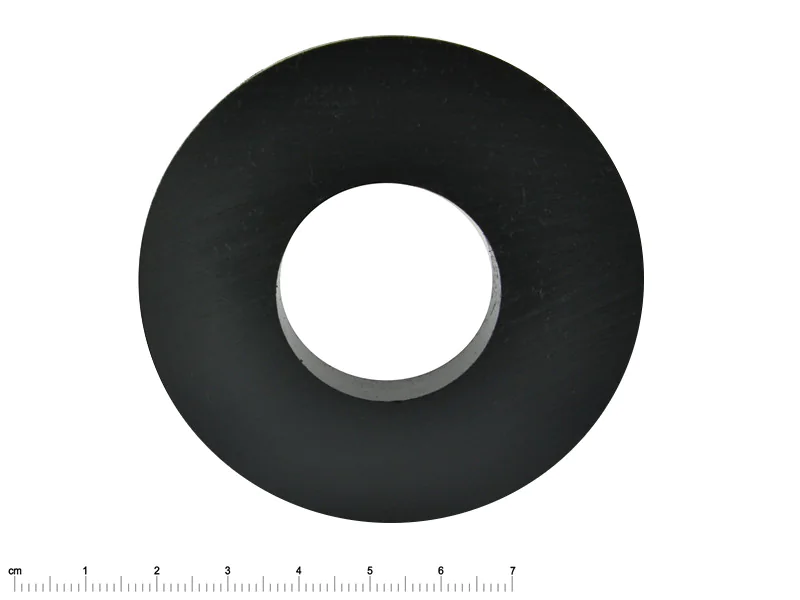

Magnes pierścieniowy — średnica ⌀72 mm, otwór ⌀32 mm, grubość 10 mm — ferrytowy (F30)

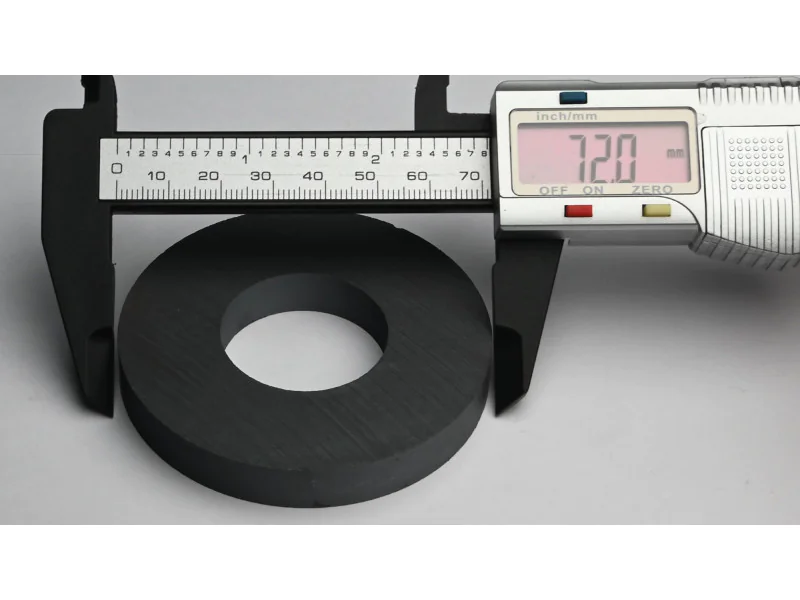

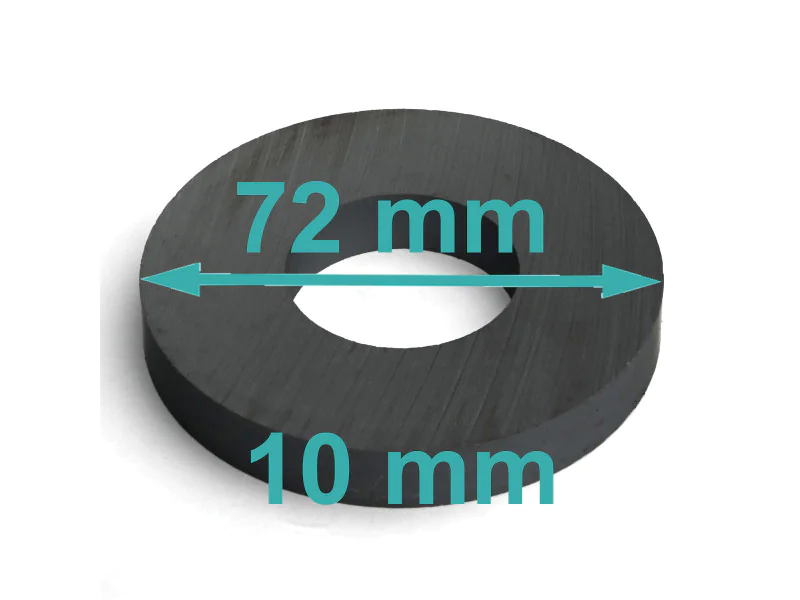

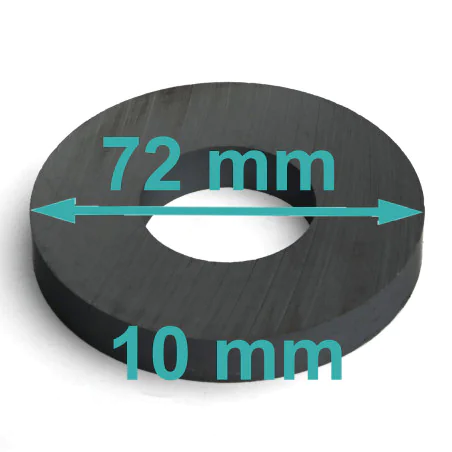

- Średnica zewnętrzna
- 72 [mm] +2,5%/-2,5%
- Wysokość
- 10 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 32 [mm] +2,5%/-2,5%
- Kierunek magnesowania wzdłuż wymiaru
- 10 [mm] wysokości
- Typ magnesu
- ferrytowy
- Oznaczenie materiału magnetycznego
- F30
- Udźwig maksymalny
- ~5,8 [kg]
- Max. temperatura pracy
- 250 [°C]
- Wodoodporny
- tak
- Waga
- 139,22 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Maksymalna temperatura pracy wynosi nie więcej niż 250°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 450°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,19 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≥ 0,40 %/°[C].
Magnesy ferrytowe nie wymagają zabezpieczenia antykorozyjnego. Mogą być stosowane w wodzie.
Magnesy ferrytowe są magnesami ceramicznymi i dlatego są kruche.
Nie stosować w wodzie i środowisku wilgotnym.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - F30
| Indukcja remanencji Br | ok. 0,37 [T] |
| Koercja HcB | ok. 175 [kA/m] |
| Koercja HcJ | ok. 180 [kA/m] |
| Własności magnetyczne materiału nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić ze względu na występującą niejednorodność materiału oraz ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z międzynarodową normą IEC 60404-5 tolerancja wyniku wynosi dla Br ±1%, dla HcB, HcJ ±2%.). |
Własności fizyczne
| Gęstość | ~4,5 [g/cm3] |
| Rezystywność | 104 - 108 [uOhm x cm] |
Magnes pierścieniowy
Magnes pierścieniowy o symbolu MP 72 x 32 x 10 / F30 jest jednym z najbardziej popularnych magnesów ferrytowych o takim kształcie stosowanym w naszym kraju od kilkudziesięciu lat. Jest to przykład na to, że tradycyjne magnesy ferrytowe potrafią być niezastąpione chociażby ze względu na wysoką wytrzymałość temperaturową oraz ze względu na swoją wodoodporność.
Pierścieniowe magnesy ferrytowe takie jak ten o średnicy zewnetrznej 72 mm, wewnętrznej 32 mm i wysokości 10 mm, sa stosowane nadal w tradycyjnych głośnikach, w separatorach magnetycznych oraz wszelkiego rodzaju filtrach magnetycznych i odmulaczach. W tych ostatnich właśnie ze względu na swoją wodoodporność.
Odkryj dla siebie zalety tego pierścieniowego magnesu uwzględniając go w swoich projektach!
