- Średnica zewnętrzna
- 14,8 [mm] +0,1/-0,1
- Wysokość
- 5 [mm] +0,1/-0,1
- Średnica wewnętrzna
- 5,2 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 5 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- ~4,22 [kg]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 5,65 [g]
Parametry użytkowe

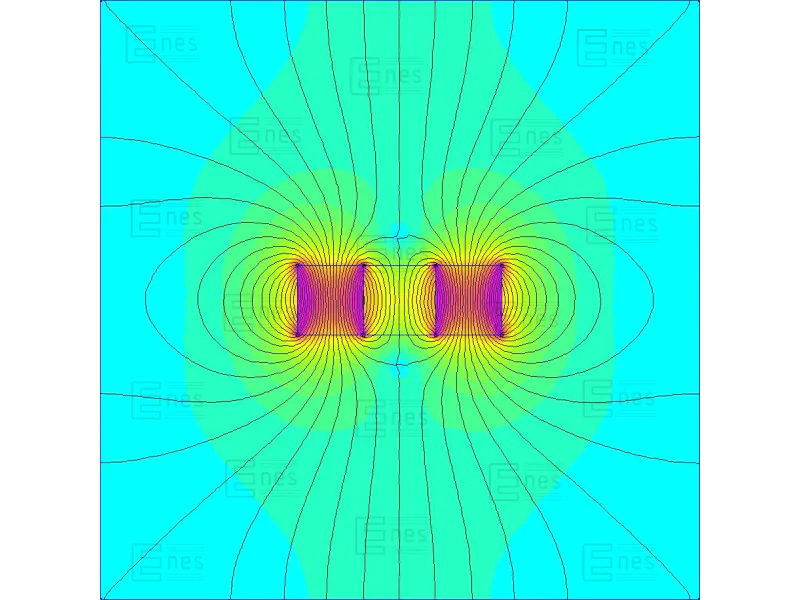

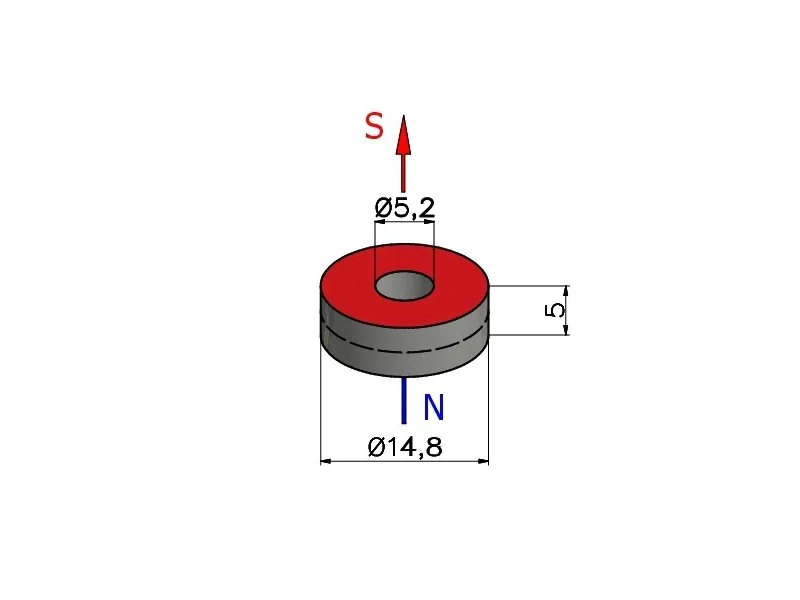

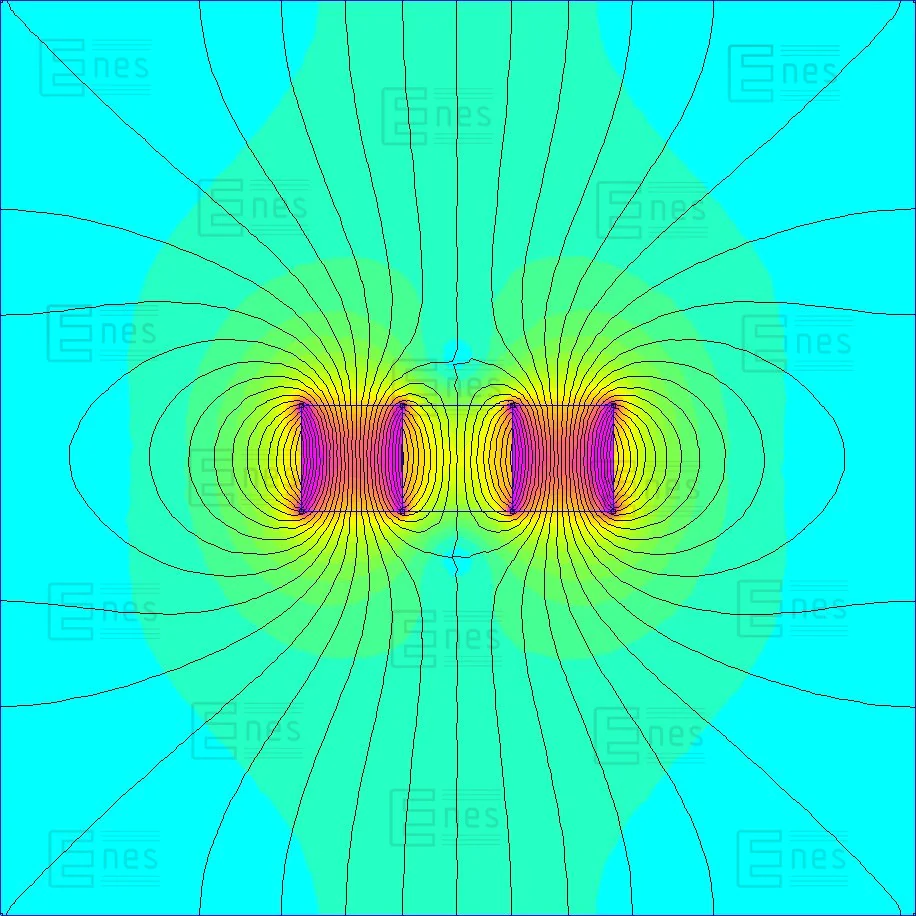

Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Podaną wartość uzyskuje się przy prostopadłym odrywaniu magnesu od gładkiej, odpowiednio grubej blachy o wysokiej zawartości żelaza. Udźwig będzie mniejszy w przypadku: przesuwania magnesu (siła równoległa), chropowatej powierzchni, występowania powłok (farba, ocynk), zastosowania stali wysokowęglowej lub żeliwa, a także po podgrzaniu magnesu.
Wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne przetestowanie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Nie stosować w wodzie i środowisku wilgotnym.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC, dla współczynnika odmagnesowania N mniejszego niż 0,3)
| Indukcja remanencji Br | ok. 1,197 [T] |
| Koercja HcB | ok. 842 [kA/m] |
| Koercja HcJ | ok. 935 [kA/m] |
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

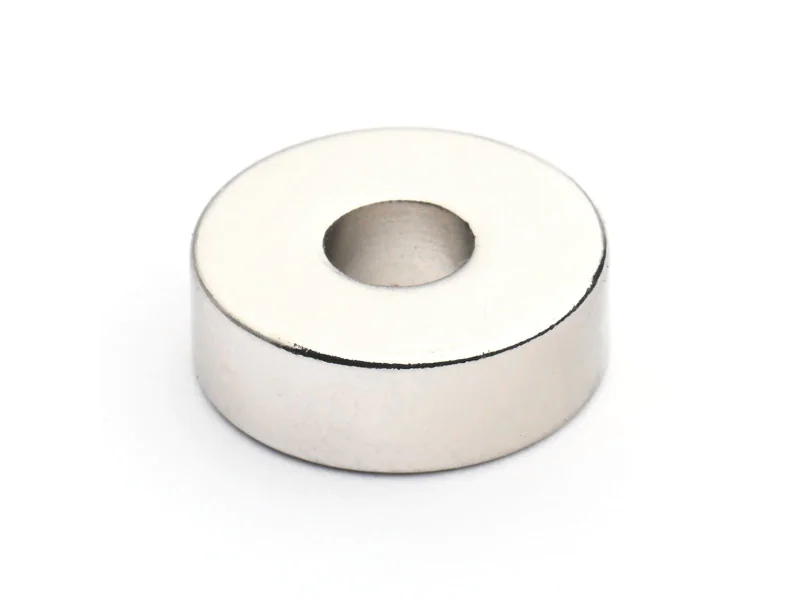

Magnes pierścieniowy — średnica ⌀14,8 mm, otwór ⌀5,2 mm, grubość 5 mm — neodymowy (N38)

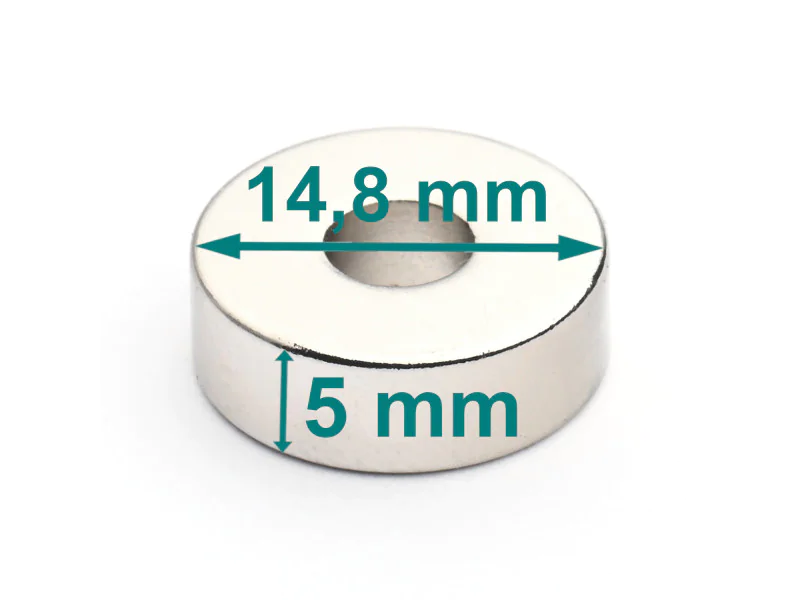

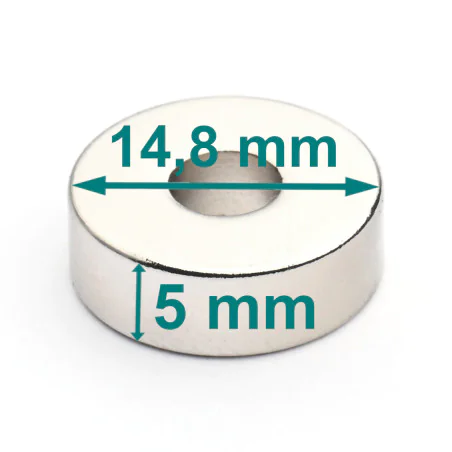

Wymiary:
Średnica zewnętrzna: 14,8 mm
Średnica wewnętrzna: 5,2 mm
Wysokość: 5 mm
Udźwig:
~4,2 kg
Kształt:
To jest magnes pierścieniowy, okrągły z dziurką, pierścień, toroid o przekroju prostokątnym, okrągły z otworem. Otwór przelotowy w magnesie jest często przydatny podczas montażu.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na swoją wielkość, są jego zaletami. Zastosowanie magnesów neodymowych umożliwia miniaturyzację wielu przedmiotów i urządzeń. Niewątpliwie stanowi to o ich innowacyjności.
Maksymalna temperatura dopuszczalnej pracy typowych magnesów neodymowych wynosi osiemdziesiąt stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.
Zastosowanie:
Często używa się magnesy neodymowe np. do dociśnięcia kartki do tablicy magnetycznej, gabloty oraz do przyłapania jakiejś kartki na ścianie magnetycznej. To niby banalne i proste, ale bardzo się przydaje w codziennym życiu. W domu czasami wykorzystuje się magnesy do firan, żaluzji, zasłon i moskitier. Magnesy pod płytki są pomocne w montażu drzwiczek rewizyjnych z wykorzystaniem płytek ceramicznych. Hobbyści stosują je do figurek.
