Magnes okrągły, pod wkręt — średnica ⌀18 mm, ⌀7,2/⌀3,6 mm, wys. 10 mm — neodymowy (N42)

Magnes okrągły, pod wkręt — średnica ⌀18 mm, ⌀7,2/⌀3,6 mm, wys. 10 mm — neodymowy (N42)Magnes okrągły, pod wkręt — średnica ⌀18 mm, ⌀7,2/⌀3,6 mm, wys. 10 mm — neodymowy (N42)9,05 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 9.05 zł 11.13 zł
4 szt. 6.36 zł 7.82 zł
16 szt. 5.18 zł 6.37 zł
40 szt. 4.97 zł 6.11 zł
100 szt. 4.89 zł 6.01 zł
Ilość
Dostępna ilość: 1749 szt.

Symbol produktu: MP 18 X 7,2/3,6 X 10 / N42

Zadaj pytanie o produkt

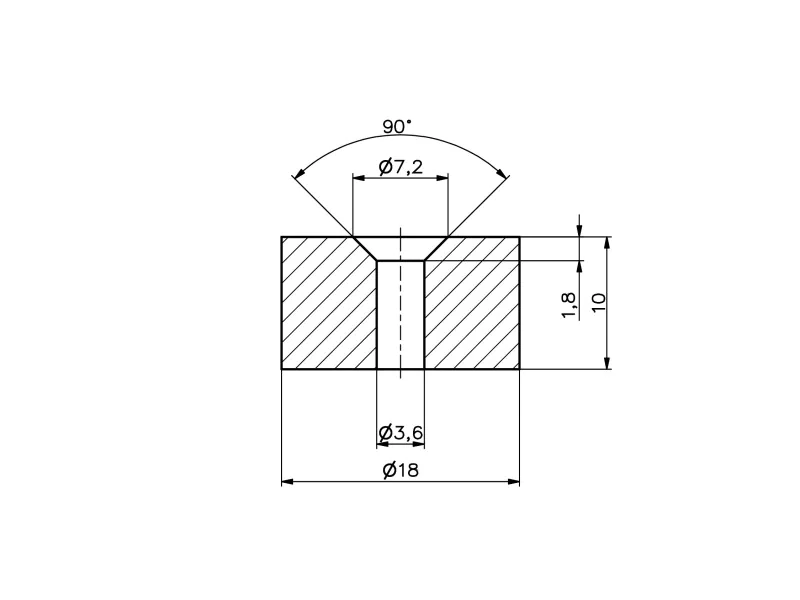

Parametry użytkowe
Średnica zewnętrzna
18 [mm] +0,1/-0,1
Wysokość
10 [mm] +0,1/-0,1
Średnica fazy pod łeb śruby
7,2 [mm] +0,1/-0,1
Średnica wewnętrzna
3,6 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
10 [mm]

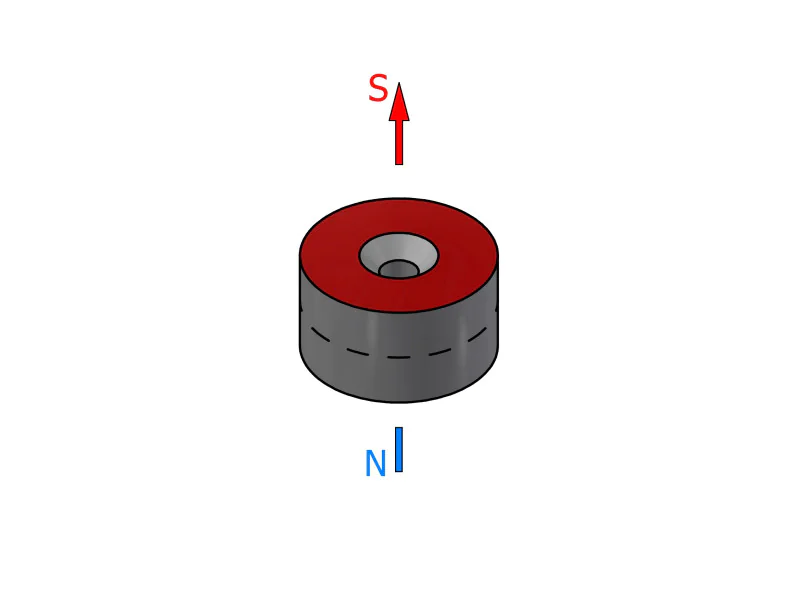

Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N42
Udźwig maksymalny
~9,79 [kg]
Podany wyżej udźwig maksymalny zmierzono wykorzystując gładką, szlifowaną blachę o optymalnej grubości, przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca np. w związku z warstwą farby, powłoką galwaniczną oraz w związku z chropowatością lub nierównością blachy również spowoduje spadek udźwigu. Najwyższy udźwig uzyskuje się stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig.
Max. temperatura pracy
≤ 80 [°C]
Podana wyżej maksymalna temperatura pracy magnesu, zależy od tego w jakim obwodzie magnetycznym zostanie umieszczony magnes i dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6 %/°[C].
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
18 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N42 (w temp. 20C)
Indukcja remanencji Br ok. 1,267 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]

Materiałowe własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiaru różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału, wynikającą ze specyfiki technologii produkcji, oraz ze względu na użyte do kalibracji urządzenia pomiarowego wzorce pola magnetycznego, jak również ze względu na faktyczne tolerancje pomiarowe urządzenia (dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla remanencji Br ±1%, dla koercji HcB, HcJ ±2%). Magnes, który jest poniklowany, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną istotnie na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.

W związku z powyższym podane wartości parametrów są orientacyjne. W przypadku gdybyście potrzebowali Państwo gwarancji, że dla każdej sztuki magnesu zapewnione są jakieś określone minimalne parametry, albo muszą się one mieścić w zadanym zakresie minimum-maksimum, to bardzo prosimy o przesłanie w korespondencji e-mail'owej Państwa wymagań. Najlepiej wcześniej skonsultować się z nami w tej kwestii. Przedstawimy konkretną ofertę na magnesy spoza oferty sklepowej. Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki, itd.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

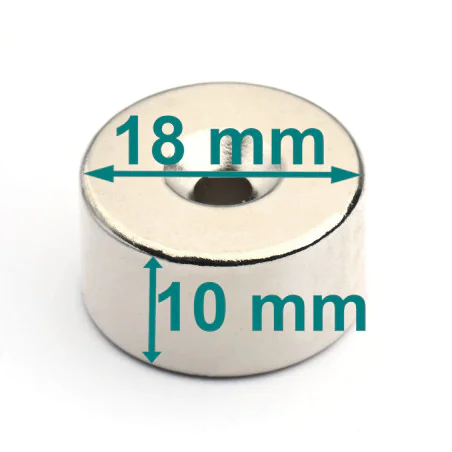

Magnes okrągły, pod wkręt, śrubę — ⌀18 mm, otwór ⌀7,2/⌀3,6 mm, wysokość 10 mm — neodymowy (N42)

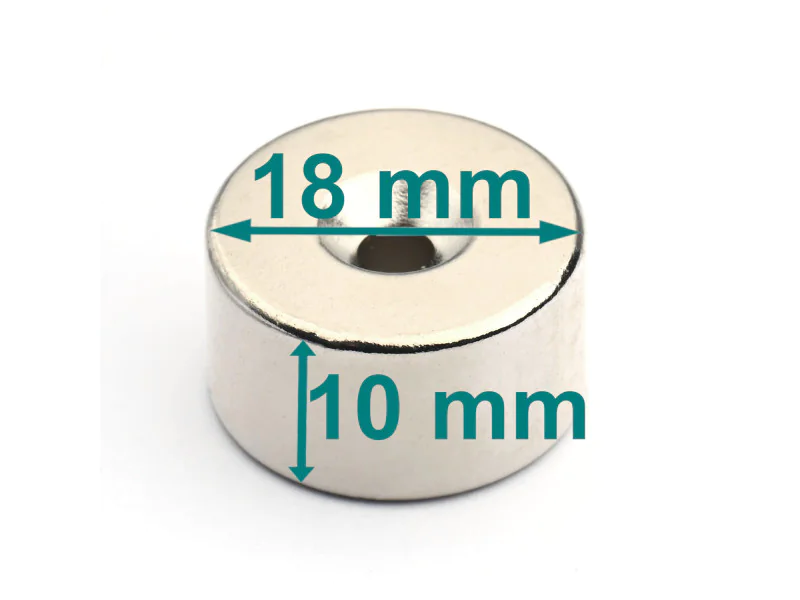

Wymiary:

Średnica zewnętrzna: 18 mm
Średnica fazy pod łeb śruby: 7,2 mm

Średnica wewnętrzna: 3,6 mm
Wysokość: 10 mm

Udźwig:

~9,7 kg

Kształt:

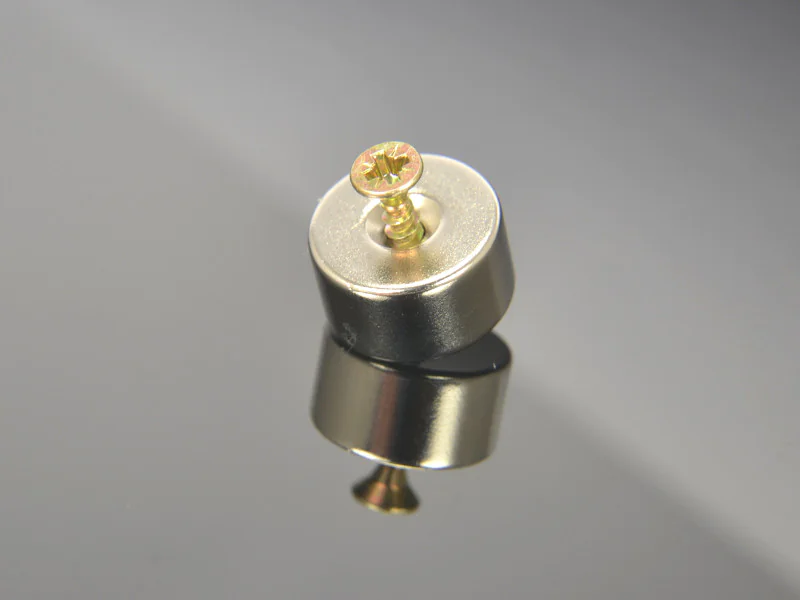

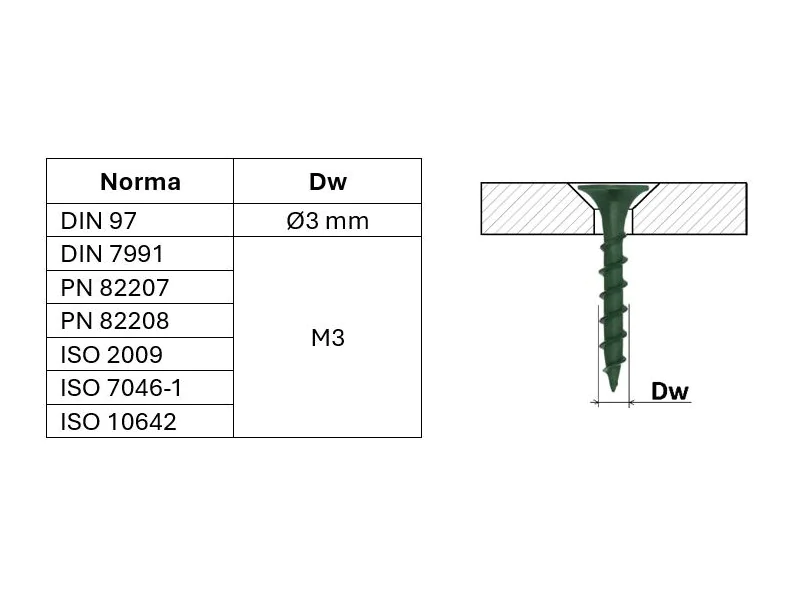

To jest magnes pierścieniowy, okrągły z dziurką, pierścień, okrągły z otworem pod wkręt, pod śrubkę, fazowany otwór ułatwia montaż za pomocą śruby lub wkrętu ze stożkowym łbem.

Cechy magnesu:

Jest to silny i mocny magnes neodymowy, z otworem pod wkręt, z otworem pod śrubę, z otworem fazowanym pod stożkowy łeb śruby, z rozwiertem pod łeb śruby, wkrętu, magnes do przykręcenia, przykręcany. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Cechuje się dużą siłą oderwania i przyciągania oraz wysokim udźwigiem. Oczywiście jak na swoją wielkość. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję ale i koercję. Zastosowanie magnesów neodymowych umożliwia miniaturyzację wielu przedmiotów i urządzeń. Niewątpliwie stanowi to o ich innowacyjności.

Maksymalna temperatura pracy typowych magnesów neodymowych wynosi nie więcej niż 80 stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.

Zastosowanie:

Magnesy neodymowe znajdują zastosowanie w elektrowniach i farmach wiatrowych. Często stosuje się magnesy w meblarstwie. Nieobudowany magnes neodymowy nie jest zwykłym magnesem meblowym. Jednak używa się go do zamknięć do szafek, do przytrzymania frontów, do zamknięcia szuflad. Bywa nawet wykorzystywany do mebli, które można łatwo montować samemu w dowolny sposób. Umożliwia to indywidualną kompozycję i aranżację nowoczesnego mebla. Magnesy neodymowe umożliwiają także porządkowanie i aranżację wystawy sklepowej, witryny sklepu. Służą wtedy do wieszania lub mocowania potrzebnych akcesoriów
