- Promocja!
- Średnica zewnętrzna
- 18 [mm] +0,1/-0,1
- Wysokość
- 1 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 1 [mm] wysokości
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 0,96 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,049 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 263,34 [nWb]x[m]
- Waga
- 1,91 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38
| Indukcja remanencji Br | 1,21 - 1,25 [T] |
| Koercja HcB | min. 899 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 286 - 302 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |

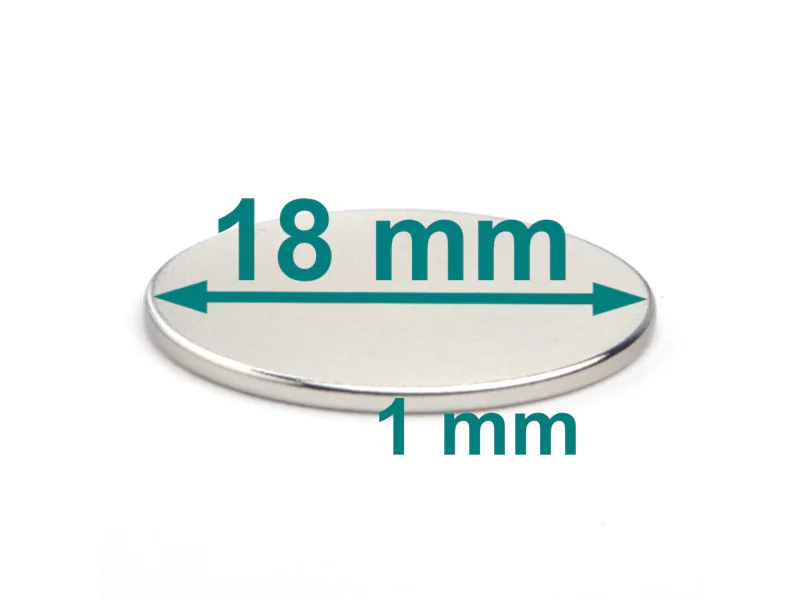

Magnes neodymowy cienki 18x1
Kształt:
Ten magnes jest płaski, okrągły, walcowy, ma kształt walca lub inaczej mówiąc dysku, lub krążka.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy, namagnesowany wzdłuż wysokości. Ma dwa bieguny czyli jest dwustronny. Zabezpieczono go antykorozyjnie poprzez niklowanie. Został wykonany z zachowaniem doskonałych tolerancji wymiarowych. Jak na swój rozmiar posiada wysoki udźwig i cechuje się dużą siłą oderwania i przyciągania. W związku z tym, że ma nie tylko wysoką indukcję ale i koercję, jest to magnes stały (trwały). Jego wykorzystanie umożliwia miniaturyzację wielu przedmiotów i urządzeń, co jest innowacyjne.
Maksymalna temperatura pracy wynosi nie więcej niż 80 stopni Celsjusza.
Zastosowanie:
Zasadniczo magnes do metalu, a konkretniej do żelaza przyciąga się dowolnym biegunem. Jeżeli magnes do magnesu przyłożymy przeciwnym biegunem, to również wystąpi przyciąganie. Te same bieguny będą się odpychały. Można te wyżej wymienione własności wykorzystać. Do czego najprościej? Do amortyzowania, do przytrzymywania i zabezpieczenia np. drzwi w szafie. Czyli jako swego rodzaju odbojnia lub hamulec. Idąc dalej, zastosujemy magnesy neodymowe do budowy sprzęgła magnetycznego.
Główną branżą, w której stosuje się magnesy neodymowe, jest motoryzacja. W nowoczesnym samochodzie są one m.in. częściami silników i silniczków niskoprądowych. Dzięki nim możemy zamknąć i otworzyć szybę, włączyć wycieraczki, "itd.". W przemyśle AGD też stosuje się magnesy do silników, ale również do czujników i do zamknięć. Są niezastąpione w wielu urządzeniach elektronicznych takich jak mierniki, liczniki i wagi. Kolejną ważną branżą jest automatyzacja procesów produkcji i robotyzacja. Wykorzystywane są wtedy do trzymania różnych detali, np. przy malowaniu. Nie do pominięcia jest również zastosowanie w głośnikach i mikrofonach. Głównie w tych miniaturowych, znajdujących się w telefonach komórkowych. Warto także wspomnieć, że magnesy znajdują szerokie zastosowanie w różnych grach i zabawkach. Popularne jest także używanie ich w zapięciach magnetycznych do biżuterii i torebek.
