- Średnica zewnętrzna
- 20 [mm] +0,1/-0,1
- Wysokość
- 10 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 10 [mm]
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 10,57 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,4 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Moment magnetyczny
- 44,688 [nWb]x[m]
- Waga
- 23,4 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału - N38
| Indukcja remanencji Br | 1,21 - 1,25 [T] |
| Koercja HcB | min. 899 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 286 - 302 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |

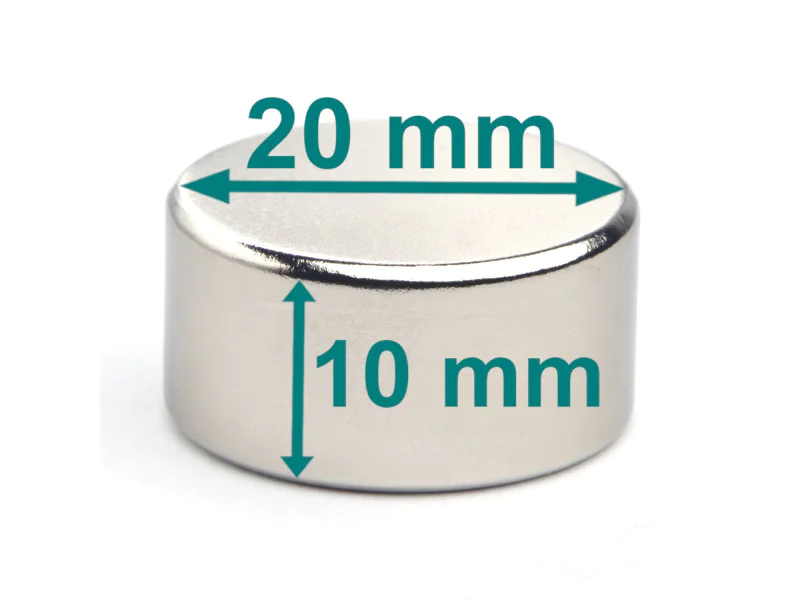

Magnes neodymowy 20x10
Kształt:
Ten magnes jest okrągły, walcowy, ma kształt walca lub inaczej mówiąc dysku, lub krążka.
Cechy magnesu:
Jest to silny i mocny magnes neodymowy, namagnesowany wzdłuż wysokości. Ma dwa bieguny czyli jest dwustronny. Zabezpieczono go antykorozyjnie poprzez niklowanie. Został wykonany z zachowaniem doskonałych tolerancji wymiarowych. Jak na swój rozmiar posiada wysoki udźwig i cechuje się dużą siłą oderwania i przyciągania. W związku z tym, że ma nie tylko wysoką indukcję ale i koercję, jest to magnes stały (trwały). Jego wykorzystanie umożliwia miniaturyzację wielu przedmiotów i urządzeń, co jest innowacyjne.
Maksymalna temperatura pracy wynosi nie więcej niż 80 stopni Celsjusza.
Zastosowanie:
Często korzysta się z magnesów do przyczepiania lub podczepiania jakichś przedmiotów. Są to przedmioty wykonane ze stali, lub takie, które tylko zawierają w sobie żelazne elementy. Za pomocą magnesów można przyczepić jakąś reklamę. Służą do jej podwieszenia, zawieszenia, umocowania. Magnesy neodymowe, to nie są typowe magnesy reklamowe. Mimo to są często stosowane do różnych reklamowych gadżetów. Na przykład do zamykania pudełek, skrzynek, szkatułek. Do domknięcia segregatorów i teczek. Również często używa się ich np. do dociśnięcia kartki do tablicy magnetycznej. Rzadziej do przyłapania jakiejś kartki na ścianie magnetycznej.
