Magnes duży — średnica ⌀62 mm, otwór ⌀42 mm, wys. 25 mm — N38

Magnes duży — średnica ⌀62 mm, otwór ⌀42 mm, wys. 25 mm — N38Magnes duży — średnica ⌀62 mm, otwór ⌀42 mm, wys. 25 mm — N38102,16 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 102.16 zł 125.66 zł
2 szt. 97.80 zł 120.29 zł
6 szt. 96.31 zł 118.46 zł
Produkt niedostępny

Symbol produktu: MP 62 X 42 X 25 / N38

Zadaj pytanie o produkt
Parametry użytkowe
Średnica zewnętrzna
62 [mm] +0,1/-0,1
Wysokość
25 [mm] +0,1/-0,1
Średnica wewnętrzna
42 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
25 [mm]
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N38
Udźwig maksymalny
~66,50 [kg]
Podany wyżej udźwig maksymalny zmierzono, wykorzystując gładką, szlifowaną blachę. Wykorzystana blacha miała optymalną grubość. Siła odrywająca działała prostopadle. Przy sile działającej równolegle do blachy, czyli podczas przesuwania magnesu po blasze udźwig magnesu będzie wielokrotnie mniejszy. Szczelina pomiędzy magnesem a blachą powstająca w rezultacie pokrycia blachy warstwą farby lub powłoką galwaniczną także spowoduje spadek udźwigu magnesu. Istniejąca chropowatość lub nierówność blachy również spowoduje spadek udźwigu magnesu. Największy udźwig uzyskuje się, stosując odpowiednio grubą blachę, zawierającą w swoim składzie bardzo dużo żelaza. Stosując blachę ze stali wysokowęglowej lub żeliwo uzyska się mniejszy udźwig. Na udźwig maksymalny ma również wpływ temperatura pracy magnesu. Podgrzany magnes będzie miał mniejszy udźwig.
Max. temperatura pracy
≤ 80 [°C]
Konkretna wartość maksymalnej temperatury pracy magnesu zależy od tego, w jakim obwodzie magnetycznym zostanie umieszczony magnes, dlatego koniecznie polecamy samodzielne sprawdzenie magnesu w konkretnych warunkach. Podgrzany magnes będzie miał mniejszą siłę przyciągania.
Współczynnik temperaturowy remanencji TK(Br): ≤ -0,12%/°C. Współczynnik temperaturowy koercji TK(HcJ): ≤ -0,6%/°C.
Powłoka
Nikiel (NiCuNi)
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Waga
306,15 [g]
Podane wartości są orientacyjne i mają służyć do porównywania użytkowych własności oferowanych w sklepie magnesów. Polecamy samodzielne sprawdzenie próbki magnesu w konkretnych warunkach pracy.
Własności magnetyczne materiału N38 (w temp. 20ºC)
Indukcja remanencji Br ok. 1,197 [T]
Koercja HcB ok. 842 [kA/m]
Koercja HcJ ok. 935 [kA/m]

Własności magnetyczne nie są identyczne dla każdego magnesu. Wyniki pomiarów różnych próbek będą się różnić między sobą m.in. ze względu na zawsze występującą niejednorodność materiału oraz ze względu na tolerancje pomiarowe użytego urządzenia pomiarowego. Dla pomiaru zgodnego z normą IEC 60404-5 tolerancje wyniku pomiaru wynoszą dla indukcji remanencji Br ±1%, dla koercji HcB i koercji HcJ ±2%. Magnes, który jest pokryty warstwą niklu, przed pomiarem powinien zostać pozbawiony tej powłoki, ponieważ własności magnetyczne niklu wpłyną na wynik pomiaru, zaniżając uzyskane wartości parametrów. Powłoka cynkowa nie ma wpływu na wynik pomiaru.
W związku z powyższym podane wartości parametrów są orientacyjne.
Możemy zaoferować parametry magnesów według indywidualnej specyfikacji m.in. dla indukcji remanencji Br, koercji HcB, koercji HcJ, momentu magnetycznego, punktu pracy Jd, kierunku magnesowania i jego odchyłki itd. W korespondencji e-mail’owej prosimy wskazać wymagane minimalne wartości parametrów lub wartości parametrów magnetycznych mieszczące się w zadanym zakresie minimum-maksimum.

Własności fizyczne
Gęstość ~7,5 [g/cm3]
Twardość Vickersa (HV) ~600 [kg/mm2]
Rezystywność ~144 [uOhm x cm]

Jeżeli potrzebujecie Państwo magnesy neodymowe według ściśle określonej specyfikacji parametrów, to uprzejmie prosimy o przesyłanie do nas zapytań ofertowych zawierających Państwa wymagania.

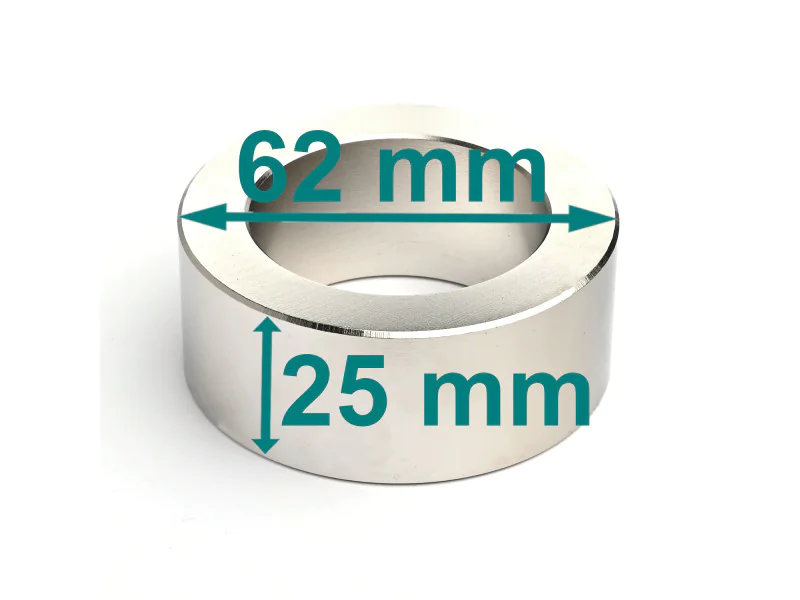

Magnes duży pierścieniowy — średnica ⌀62 mm, otwór ⌀42 mm, wysokość 25 mm — N38

Wymiary:

Średnica zewnętrzna: 62 mm
Średnica wewnętrzna: 42 mm
Wysokość: 25 mm

Udźwig:

~66 kg

Kształt magnesu:

To jest magnes pierścieniowy, okrągły z dziurką, pierścień, magnes okrągły z otworem, toroid o przekroju prostokątnym. Otwór przelotowy w magnesie jest często przydatny podczas montażu.

Cechy magnesu:

Jest to silny i mocny magnes neodymowy. Można o nim powiedzieć, że jest to magnes stały (trwały), ponieważ ma nie tylko wysoką indukcję remanencji ale i koercję. Posiada wyznaczony kierunek magnesowania wzdłuż wysokości. Jest dwubiegunowy czyli dwustronny. Został zabezpieczony antykorozyjnie poprzez niklowanie. Ma doskonałe tolerancje wymiarowe: +0,1/-0,1 mm. Duża siła oderwania i przyciągania oraz wysoki udźwig, oczywiście jak na swoją wielkość, są jego zaletami.

Maksymalna temperatura dopuszczalnej pracy typowych magnesów neodymowych wynosi osiemdziesiąt stopni Celsjusza. Powyżej tej temperatury tracą swoje własności magnetyczne.

Zastosowanie:
Magnesy te doskonale sprawdzają się w zastosowaniach hobbystycznych i majsterkowaniu. Nie muszą to być magnesy podkowiaste. Wręcz przeciwnie. W "DIY" oraz w warsztacie czy garażu z powodzeniem wykorzystuje się magnesy o prostych kształtach. Magnesy służą wtedy do pozycjonowania, zamocowania, ściśnięcia lub dociśnięcia, czyli usprawnienia pracy, oraz organizacji stanowiska prac.
