Maksymalny udźwig użytkowy: (NOMINALNY): 150 [kg]
Udźwig maksymalny (obciążenie zrywające): >450 [kg] - współczynnik bezpieczeństwa dla prób statycznych wynosi 3,5 i jest zgodny z normą PN-EN 13155:2021-05 "Dźwignice - Bezpieczeństwo - Zdejmowalne urządzenia chwytające"
NIE STOSOWAĆ CHWYTAKÓW DO ŁADUNKÓW CIĘŻSZYCH NIŻ UDŹWIG NOMINALNY !

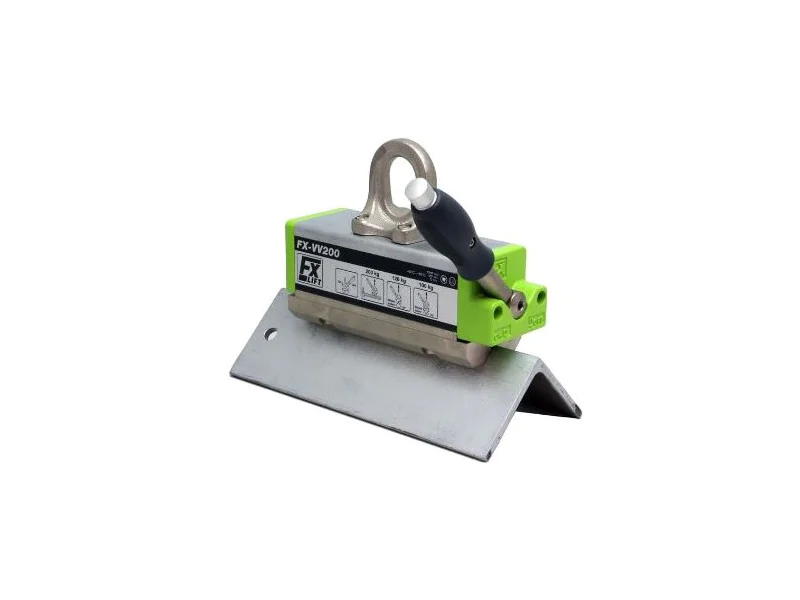

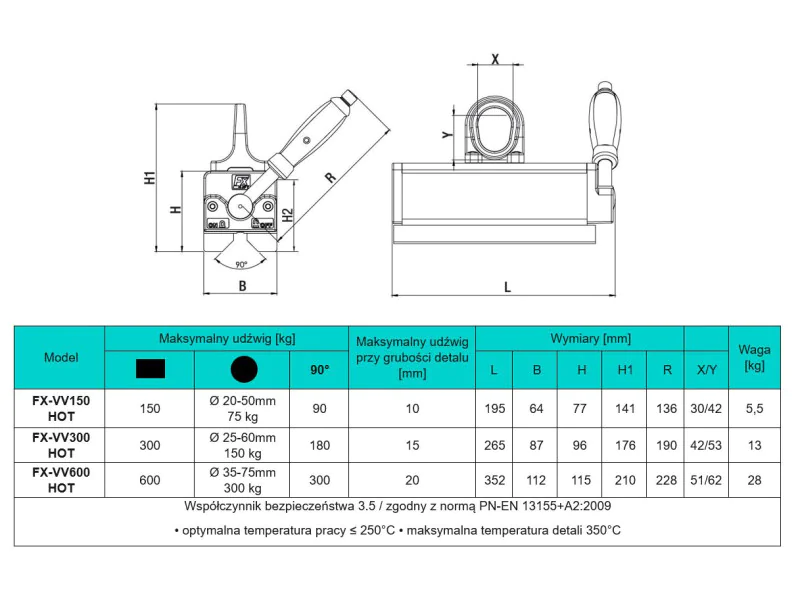

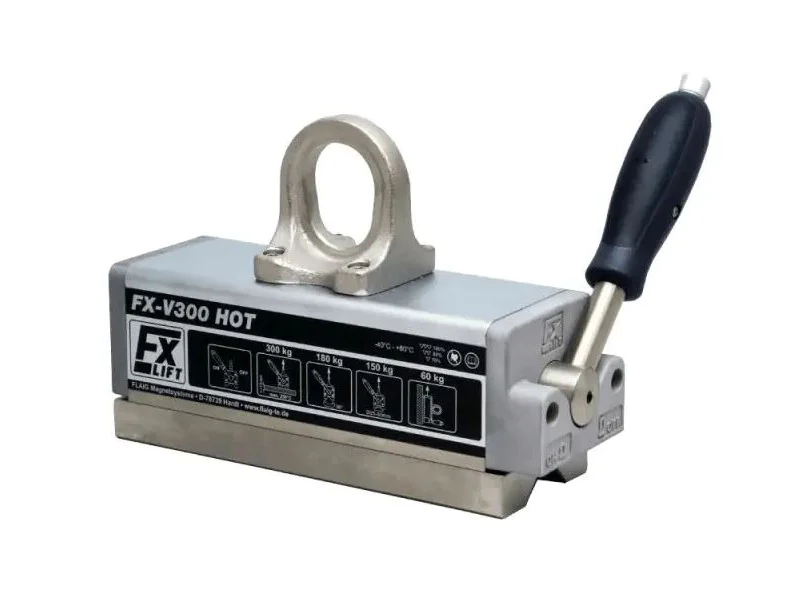

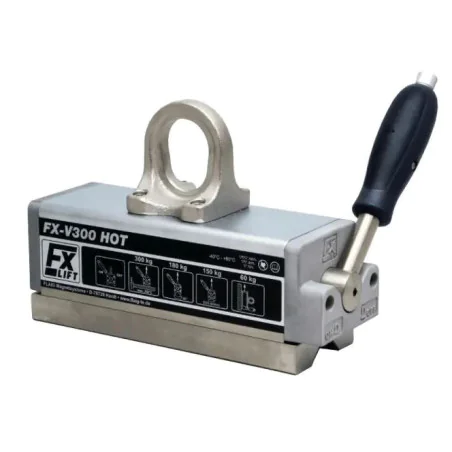

Chwytaki magnetyczne (podnośniki) z serii FX-VV HOT służą przede wszystkim do podnoszenia i przenoszenia elementów gorących, do 300°C . Pole magnetyczne chwytaków jest wytwarzane przez magnesy neodymowe. Urządzenia te nie wymagają żadnego zasilania. Włączanie i rozłączanie pola magnetycznego następuje w wyniku przestawienia ręcznej dźwigni.
Znajdują zastosowanie w składach stali, fabrykach, magazynach, warsztatach, dokach. Są pomocne również przy przenoszeniu blach, płyt, profili, kątowników, ceowników, rur kwadratowych i innych dużych żelaznych elementów.
Do każdego chwytaka magnetycznego serii FX dołączamy:
♦ 5-letnią gwarancję,
♦ deklarację zgodności "CЄ",
♦ protokół pomiaru udźwigu,
♦ instrukcję obsługi w j. polskim,
♦ skróconą/stanowiskową instrukcję obsługi.
Wszystkie elementy stalowe chwytaków są niklowane, dzięki czemu posiadają one zwiększoną odporność na korozję. Jest to wyjątkowa cecha dotycząca wszystkich chwytaków magnetycznych z serii FX-VV HOT.
Rzeczywisty udźwig każdego chwytaka zależy od następujących czynników:
♦ grubości i kształtu podnoszonych elementów
Minimalna grubość elementu, przy której można stosować chwytak |
4 mm |
Elementy zbyt cienkie mogą być przyciągane słabo ponieważ pole magnetyczne chwytaka nie jest w pełni wykorzystane. Ponadto cienkie elementy wyginają się i ich powierzchnia styku z chwytakiem zmniejsza się, przez co siła przyciągania maleje. Najlepszą wydajność udźwigu uzyskuje się dla odpowiednio grubych elementów.
Grubość podnoszonego elementu, przy której udźwig chwytaka wynosi 100% |
10 mm |
Przed rozpoczęciem pracy należy uwzględnić zależność procentową udźwigu w funkcji grubości podnoszonej stali (krzywe wydajności udźwigu znajdują się w instrukcji).
W przypadku transportu elementów okrągłych, takich jak rury, pręty, wałki stalowe, udźwig maksymalny chwytaka ulega zmniejszeniu:
Typ chwytaka |
Średnica wałka |
Długość max. wałka |
Udźwig max. |
FX-VV150 HOT |
20-50 [mm] |
3000 [mm] |
75 [kg] |
Rzeczywisty udźwig każdego chwytaka zależy także od:

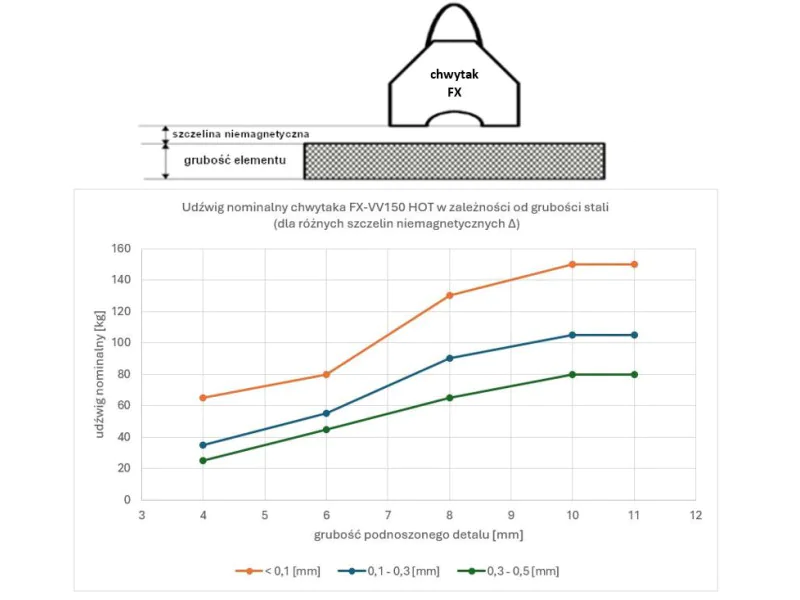

♦ wielkości szczeliny powietrznej między powierzchnią chwytaka a podnoszonym elementem (dla każdego chwytaka podana jest charakterystyka udźwigu w funkcji wielkości szczeliny powietrznej).
UDŹWIG NOMINALNY CHWYTAKA FX-VV150 HOT w kg |
|||
Grubość stali [mm] |
Szczelina niemagnetyczna D pomiędzy chwytakiem a podnoszonym elementem |
||
D < 0,1 mm |
D = 0,1-0,3 mm |
D = 0,3-0,5 mm |
|
10 |
150 |
105 |
80 |
8 |
130 |
90 |
65 |
6 |
80 |
55 |
45 |
4 |
65 |
35 |
25 |
Udźwig jest uzależniony od szczeliny powietrznej pomiędzy nabiegunnikami (stopą) chwytaka a podnoszonym elementem. Jeśli chropowatość powierzchni ładunku Ra będzie mniejsza od 6,3 μm, to wydajność chwytaka nie spadnie. Taki przypadek ma miejsce dla bardzo czystej, płaskiej i wyszlifowanej powierzchni. Jeśli chropowatość powierzchni podnoszonych materiałów Ra będzie większa od 6,3 μm, to szczelina miedzy chwytakiem, a podnoszonym elementem powinna być uwzględniona.
Dla zardzewiałych powierzchni po walcowaniu można przyjąć szczelinę w przedziale (0,1-0,3 mm), natomiast dla nierównych porowatych powierzchni szczelinę szacuje się w przedziale (0,3-0,5 mm).
Przed rozpoczęciem pracy należy odszukać w instrukcji zależność procentową udźwigu w funkcji szczeliny.
Rzeczywisty udźwig każdego chwytaka zależy także od:
♦ gatunku podnoszonej stali (im większa zawartość żelaza, tym większy udźwig):
Nazwa |
Udźwig nominalny [kg] |
Udźwig dopuszczalny dla danego materiału * [kg] |
|||
Stal (niskowęglowa) 100% |
Stal (wysokowęglowa) 90% |
Stal (niskostopowa) 75% |
Żeliwo |
||
FX-VV150 |
150 |
150 |
135 |
115 |
75 |
*) będzie on udźwigiem dopuszczalnym dla elementu z danego materiału, jeśli nie obniżą go inne czynniki (grubość, jakość powierzchni, kształt).
Rzeczywisty udźwig każdego chwytaka zależy także od:
♦ temperatury otoczenia i temperatury podnoszonego elementu:

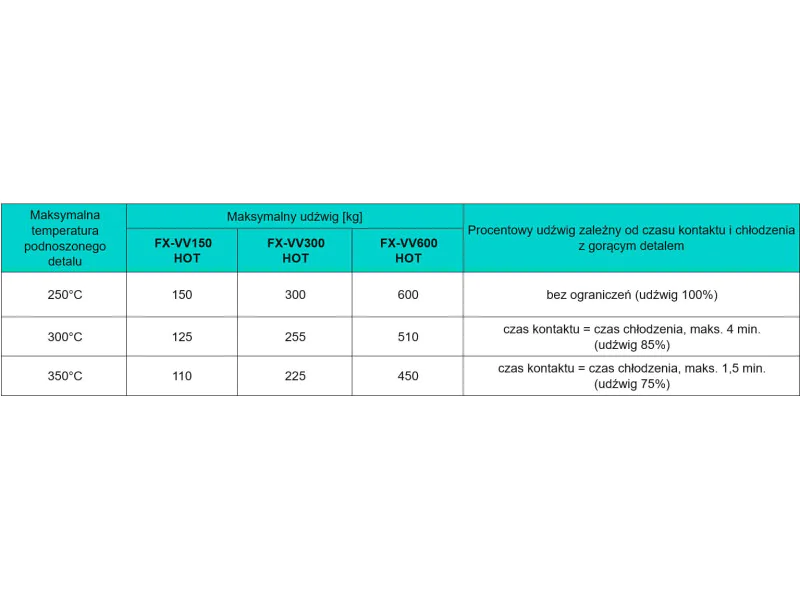

Chwytaki magnetyczne serii FX-VV HOT są specjalnie przystosowane do pracy w podwyższonej temperaturze. W sposób ciągły mogą być stosowane z podnoszonymi elementami, których temperatura wynosi 250oC . Możliwe jest również podnoszenie detali o wyższych temperaturach, jednak w takich przypadkach praca nie może być ciągła i należy stosować przerwy w kontakcie chwytaka z gorącym elementem. Kontakt z podnoszonym detalem, którego temperatura wynosi 300oC może trwać maksymalnie 4 minuty i minimum tyle samo powinno trwać chłodzenie chwytaka. Czas kontaktu chwytaka z detalem o temperaturze 350oC powinien wynosić nie więcej niż 1,5 minuty po czym chwytak należy schłodzić. Praca z elementami gorącymi o temperaturze 300oC i 350oC zmniejsza udźwig chwytaka o odpowiednio 15 i 25 %.
- doradztwo,
- serwis,
- części zamienne,
- coroczne przeglądy i badania udźwigu chwytaka potwierdzone stosownym świadectwem.
