Dlaczego dron potrzebuje magnesów?

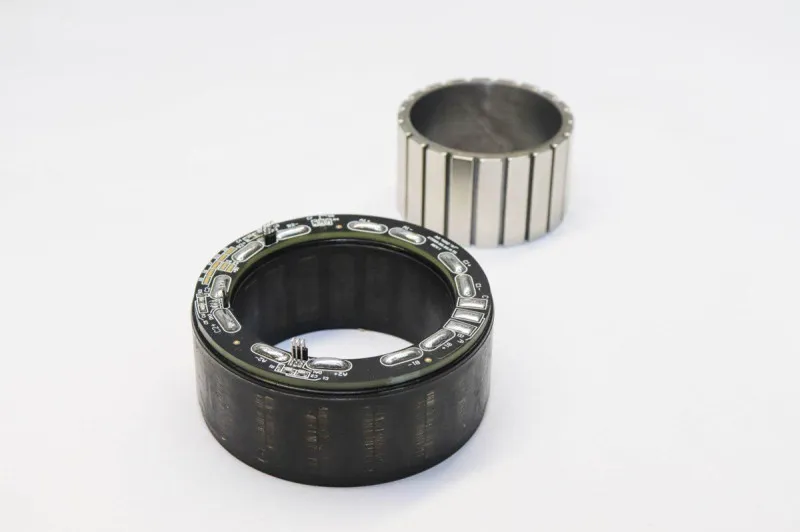

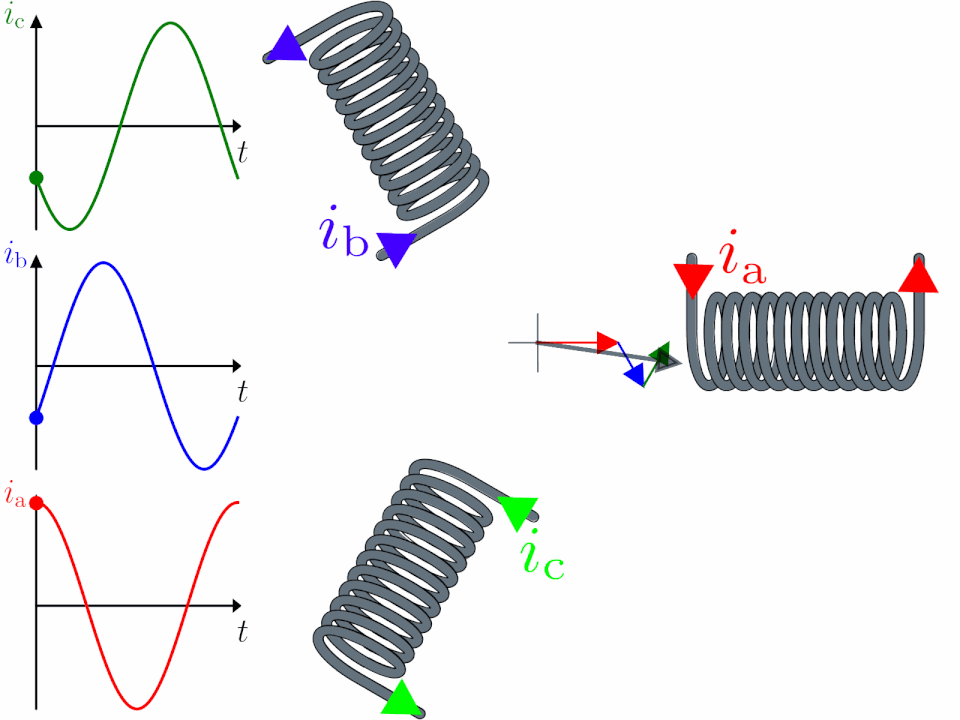

Współczesne drony wielowirnikowe najczęściej wykorzystują bezszczotkowe silniki elektryczne BLDC. W stojanie znajdują się miedziane uzwojenia, natomiast wirnik zawiera magnesy stałe. Sterownik ESC odpowiednio zasila kolejne fazy uzwojenia, wytwarzając zmieniające się pole magnetyczne. Oddziałuje ono z polem magnesów wirnika i powoduje jego obrót, a razem z nim obrót śmigła. Brak szczotek i mechanicznego komutatora ogranicza zużycie elementów oraz pozwala uzyskać wysoką sprawność i szybkie zmiany prędkości obrotowej.

Jak magnes pracuje w silniku typu outrunner?

W dronach bardzo często stosuje się silniki typu outrunner. Nieruchomy stojan znajduje się w środku, a zewnętrzny „dzwon” jest częścią wirnika. Magnesy stałe są rozmieszczone po jego wewnętrznej stronie, zwykle naprzemiennie biegunami N i S. Taka konstrukcja wykorzystuje stosunkowo duży promień wirnika, co pomaga uzyskać wysoki moment obrotowy bez przekładni. Brak przekładni ma w dronie duże znaczenie – eliminuje jej straty i dodatkową bezwładność, dzięki czemu silnik może szybko zmieniać obroty śmigła, gdy kontroler lotu koryguje pozycję maszyny.

Dlaczego wykorzystuje się magnesy neodymowe?

Do takich silników bardzo dobrze nadają się magnesy NdFeB, czyli neodymowo-żelazowo-borowe. Ich najważniejszą zaletą jest bardzo duża energia magnetyczna możliwa do uzyskania z niewielkiej objętości materiału. Pozwala to projektować lekkie, kompaktowe napędy o wysokiej gęstości mocy – szczególnie cenne tam, gdzie każdy dodatkowy gram zwiększa zapotrzebowanie na energię.

Nie tylko „siła” magnesu decyduje o osiągach

Nie należy jednak zakładać, że najwyższa klasa magnesu automatycznie oznacza najlepszy silnik. O osiągach decydują również liczba i geometria biegunów, szczelina powietrzna, konstrukcja uzwojenia, chłodzenie, napięcie zasilania oraz dobrane śmigło. Parametr KV także nie wynika wyłącznie z liczby magnesów – jest efektem całego projektu elektromagnetycznego silnika.

Temperatura i demagnetyzacja

Magnesy neodymowe są wrażliwe na temperaturę. Dopuszczalna temperatura pracy zależy od konkretnego gatunku. W tabelach materiałowych podaje się dla przykładowych gatunków 60°C dla N52, 80°C dla N42, 120°C dla N42H oraz 150°C dla N42SH. Nie są to więc wartości uniwersalne dla wszystkich magnesów neodymowych. Przekroczenie bezpiecznego zakresu może prowadzić do nieodwracalnej utraty części namagnesowania, dlatego konstruktor musi uwzględniać nagrzewanie uzwojeń i wirnika podczas dużego obciążenia.

Co może uszkodzić magnes w silniku?

Problemem jest również podatność NdFeB na korozję, dlatego magnesy zabezpiecza się powłokami, na przykład niklowymi lub epoksydowymi. Wysokie obroty wymagają też bardzo dobrego mocowania magnesów. Odklejony lub uszkodzony segment może powodować hałas, nierówną pracę, wzrost temperatury, spadek ciągu, a w skrajnym przypadku nawet zablokowanie wirnika.

A co z układem Halbacha?

W badaniach nad lekkimi silnikami lotniczymi analizuje się również układy Halbacha, w których kierunki namagnesowania kolejnych segmentów są dobrane tak, aby koncentrować pole po wybranej stronie układu. W prototypowym silniku opracowanym dla drona konfiguracja z zewnętrznym wirnikiem i układem Halbacha pozwoliła uzyskać wysoką gęstość mocy oraz bardzo małe pulsacje momentu. Nie jest to jednak standard każdego silnika dronowego, lecz jedna z bardziej zaawansowanych koncepcji projektowych.

Mały element o dużym znaczeniu

Magnes stały jest więc jednym z kluczowych elementów napędu drona. Jego materiał, temperatura pracy, geometria i sposób zamocowania wpływają na moment, sprawność i niezawodność silnika. To dobry przykład zastosowania, w którym kilka niewielkich magnesów może mieć bezpośredni wpływ na możliwości całej maszyny. Najbardziej optymalne są cienkie magnesy neodymowe o grubości rzędu 1–2 mm w kształcie łukowych segmentów (tzw. magnesy łukowe lub segmentowe). W bardziej budżetowych projektach spotyka się też magnesy prostopadłościenne — tańsze w produkcji, ale dające mniej równą szczelinę powietrzną, a przez to nieco niższą sprawność silnika.

Bibliografia

1. de la Cruz Soto J. i in., „Analysis and Assessment of a Brushless DC Outrunner Motor for Agriculture Drones Using JMAG”, Applied System Innovation, 2025, 8(3), 81. https://doi.org/10.3390/asi8030081

2. Arnold Magnetic Technologies, „Neodymium Iron Boron Magnets”, dane materiałowe NdFeB, dostęp: 21.08.2026. https://www.arnoldmagnetics.com/products/neodymium-iron-boron-magnets/

3. Arnold Magnetic Technologies, „Neodymium-Iron-Boron Magnet Grades. Summary Product List & Reference Guide”, katalog właściwości materiałów. https://www.arnoldmagnetics.com/wp-content/uploads/2017/10/Catalog-151021.pdf

4. Islam M. S., Mikail R., Husain I., „Slotless Lightweight Motor for Aerial Applications”, IEEE Transactions on Industry Applications, 2019, vol. 55, nr 6, s. 5789–5799. DOI: 10.1109/TIA.2019.2935055
