Długość
560 [mm]
Szerokość
200 [mm]
Wysokość
105 [mm]
Długość kabla
150 [cm]
Prostokątny
tak
Typ magnesu
inny
Max. temperatura pracy
≤ 80 [°C]
Wodoszczelność
tak
Układ pól
poprzeczny do kierunku obróbki, 18 + 4 mm
Z "rozłączanym polem"
tak
Włącznik pola magnetycznego
tak, jeden dla wszystkich płaszczyzn
Zasilanie
sieciowe, 110 V DC
Sposób obsługi
ręczny, automatyczny
Do trzymania detali
tak
Ilość osi do mocowania detali
1
Siła mocowania (przyciągania) detali
160
Waga
65 [kg]
Parametry użytkowe

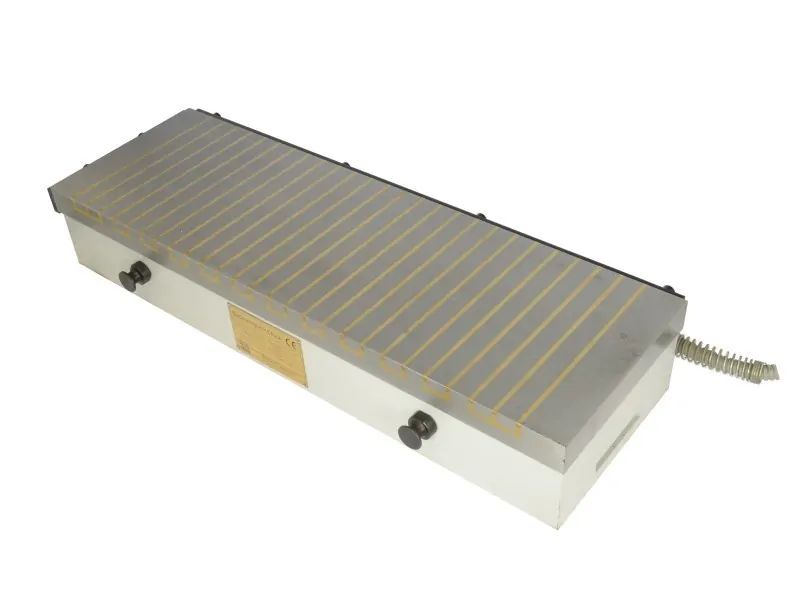

Stoły elektromagnetyczne typu X11 oraz X91 przeznaczone są do mocowania elementów ferromagnetycznych podczas obróbki. Uchwyty mogą być stosowane do pracy „na sucho” jak i w chłodziwach (klasa szczelności IP 67).
Stoły mogą być stosowane w szlifierkach, elektro-drążarkach, wycinarkach elektroerozyjnych, oraz do pomocniczego mocowania elementów ferromagnetycznych jak również do lekkich prac frezerskich, gdy wymagany jest dostęp do całego detalu lub gdy powierzchnia elementu jest bardzo delikatna, a mocowanie w szczękach mogłoby uszkodzić powierzchnię (np. mocowanie w maszynach pomiarowych).
Stół (uchwyt) zasilany jest prądem stałym o napięciu max. 110V. Sterowanie może odbywać się za pomocą kontrolera lub poprzez bezpośrednie podłączenie do szlifierki lub innej maszyny posiadającej odpowiednie podłączenie. Sterownik umożliwia płynną regulację siły mocowania proporcjonalną do wartości napięcia (w zakresie 10-110V DC). Bieguny magnetyczne ułożone są równolegle do lameli mosiężnych i stalowych.
Rodzaje dostępnych układów pól magnetycznych:
Korpus stołu dzięki jednolitej budowie jest wyjątkowo sztywny i trwały, zaś precyzja wykonania gwarantuje wysoką dokładność obróbki. Stół posiada również dodatkowe listwy oporowe na dwóch bokach stołu ułatwiające unieruchomienie obrabianych elementów.
|
Długość |
>300-600 |
>600-900 |
>900-1200 |
>1200-1500 |
|
Płaskość podstawy |
0.015 |
0.02 |
0.025 |
0.03 |
|
Równoległość powierzchni roboczej |
0.03 |
0.04 |
0.05 |
0.06 |
|
Chropowatość powierzchni roboczej |
≤ 8 µm |
|||
|
Min. wymiary obrabianych elemen. |
40 x 40 mm |
|||
Ze względu na to, że stan powierzchni roboczej ma bardzo duży wpływ na siłę mocowania, powierzchnię roboczą można regenerować poprzez szlifowanie.
UWAGA: zestaw nie zawiera sterownika aby przejść do opisu kontrolera kliknij tutaj
