Producent
Enes Magnesy
Średnica wałków magnetycznych
32 [mm]
Długość
135 [mm]
Szerokość
135 [mm]
Wysokość
200 [mm]
Typ magnesu
neodymowy
Maksymalna indukcja magnetyczna na powierzchni roboczej
0,65 [T]
Pole powierzchni przesypu
95,8 [cm2]
Ilość wałków magnetycznych
3
Biegunowość
bieguny obwodowe
Max. temperatura pracy
≤ 80 [°C]
Obudowa
stal kwasoodporna, AISI 304 / EN 1.4301, dopuszczona do kontaktu z żywnością
Sposób obsługi
ręczny
Dwupoziomowy
tak
Przesypowy
tak
Do montażu w rurociągu
tak
Do montażu w kanale
tak
Zasypowy
tak
Z ułatwionym czyszczeniem
tak
Praca w układach o przepływie materiału oczyszczanego
grawitacyjnym, wymuszonym
Waga
9 [kg]
Parametry użytkowe
Separatory magnetyczne szufladowe służą do wychwytywania elementów magnetycznie miękkich (stalowe opiłki, śruby, gwoździe itp.) z materiałów sypkich (np. proszki, granulaty, ziarna). Mogą być stosowane w przemyśle spożywczym (wersja wykonana w obudowie ze stali kwasoodpornej OH18N9(1.4301)(304), a także w przetwórstwie tworzyw sztucznych, recyclingu, ceramice i wielu innych.

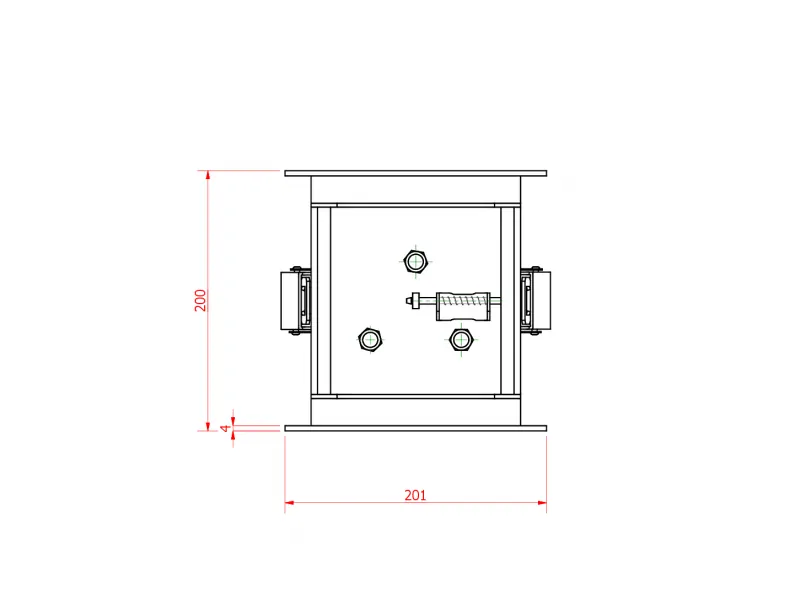

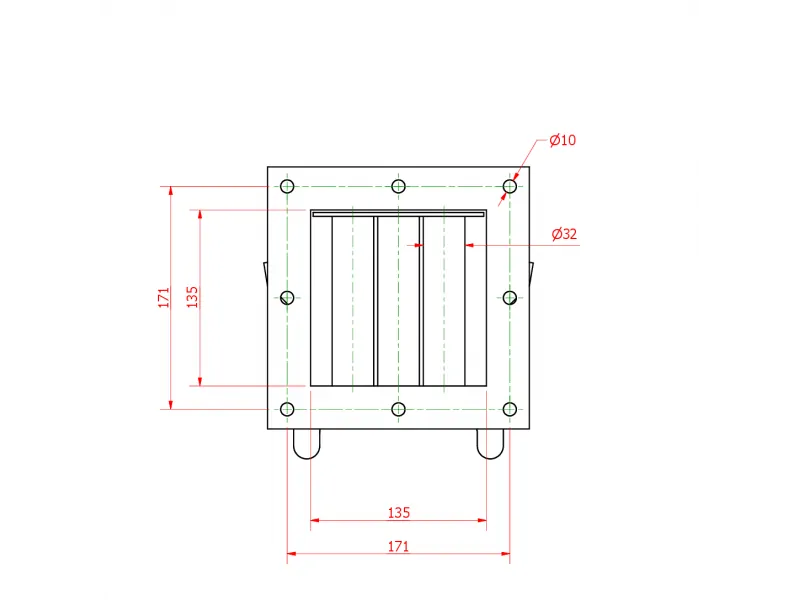

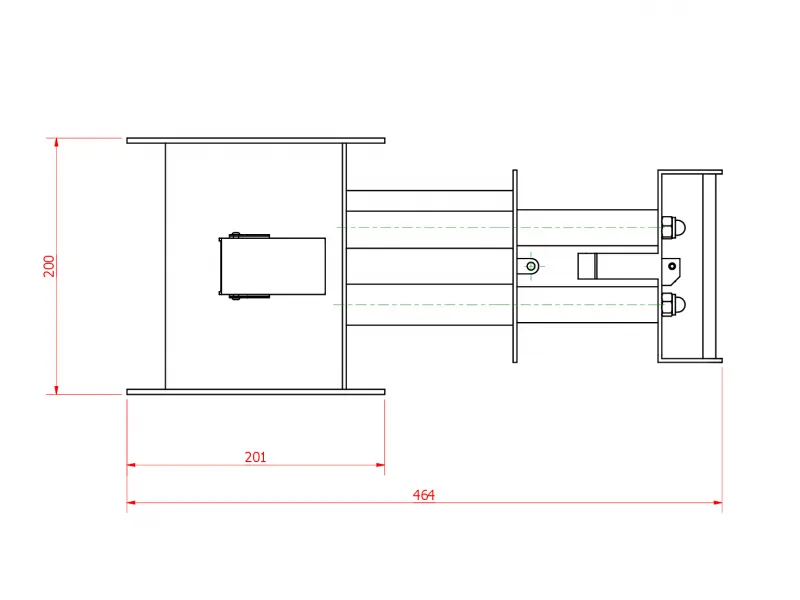

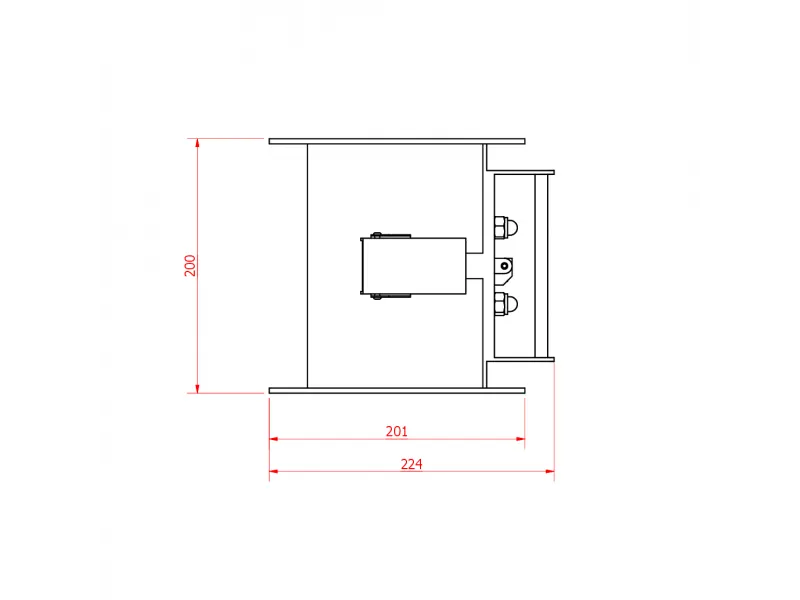

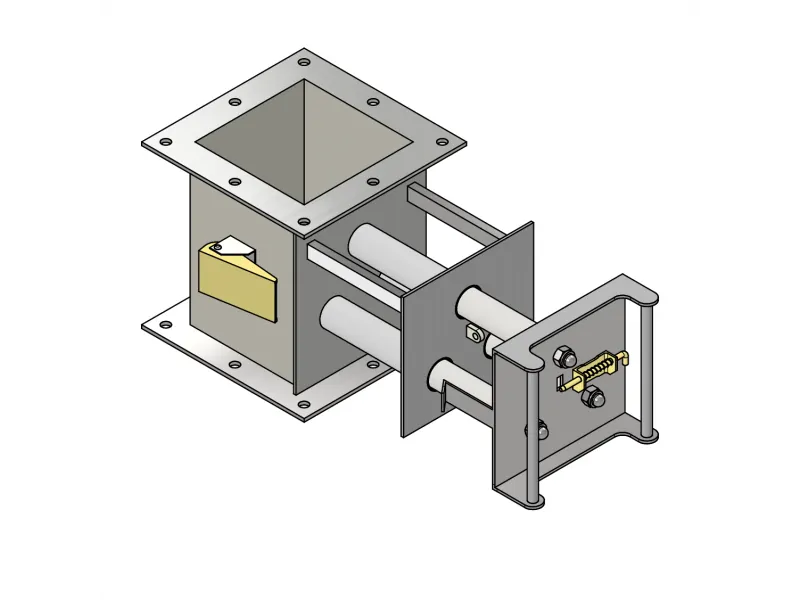

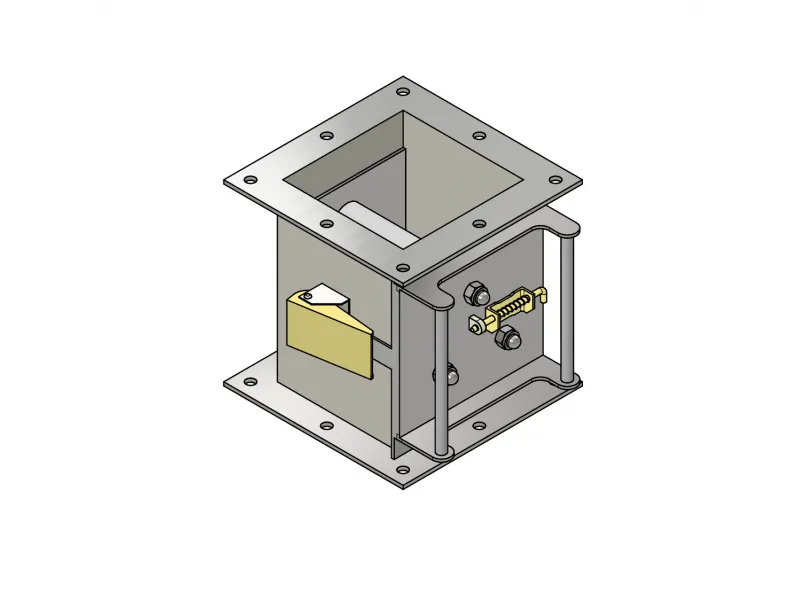

Wewnętrzne ruszty magnetyczne ze stali kwasoodpornej zawierają obwód magnetyczny z magnesów neodymowych. Magnetycznie czynna jest powierzchnia trzech wbudowanych w separator wałków magnetycznych o średnicy 32 mm. Przestrzeń pomiędzy wałkami jest całkowicie wypełniona polem magnetycznym, co przy wysokiej indukcji magnetycznej na powierzchni wałków daje najwyższą skuteczność wychwytywania. Konstrukcja szufladowa znacznie ułatwia i przyśpiesza czyszczenie. Wychwycone elementy magnetycznie miękkie odpadają samoczynnie po wysunięciu szuflady z rusztem magnetycznym na zewnątrz skrzyni, a następnie wysunięciu elementów magnetycznych z rur osłonowych. Podłączenie separatora z obydwu stron stanowi kanał o przekroju 135 x 135 mm, a wymiary kołnierza to 200 x 200 mm. Całkowita wysokość separatora to 200 mm.
Na zamówienie wykonujemy separatory magnetyczne o dowolnie wybranych wymiarach. Parametry magnetyczne, zasięg działania i wymiary dobierane są zgodnie z wymaganiami Klientów.
Indukcja magnetyczna nad biegunami środkowymi na powierzchni rury osłonowej wałka magnetycznego wynosi min. 0,650 [T].
W separatorze magnetycznym zastosowano spiekane magnesy neodymowe o indukcji remanencji około 1,3 [T] (~13000 Gs). Maksymalna temperatura pracy dla separatorów magnetycznych z magnesami neodymowymi wynosi ok. 80o[C].
Produkt przeznaczony do pracy pod ciśnieniem atmosferycznym.
Wkłady magnetyczne separatora (wysuwane z rur osłonowych podczas czyszczenia) nie mogą mieć kontaktu z wodą, cieczami na bazie wody, parą wodną, a także pracować w atmosferze o znacznej wilgotności; czyścić na sucho.
Ciężar separatora wynosi: ~9,0 [kg]
SMSZ2P135X135-200X200N
