- Cechy
- walcowy, okrągły, mały, mini
- Średnica zewnętrzna
- 3 [mm] +0,1/-0,1
- Wysokość
- 6 [mm] +0,1/-0,1
- Kierunek magnesowania wzdłuż wymiaru
- 6 [mm] wysokości
- Typ magnesu
- neodymowy
- Oznaczenie materiału magnetycznego
- N38
- Udźwig maksymalny
- 0,6 [kg]
- Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
- 0,34 [T]
- Max. temperatura pracy
- ≤ 80 [°C]
- Powłoka
- Nikiel (NiCuNi)
- Waga
- 0,32 [g]
Parametry użytkowe

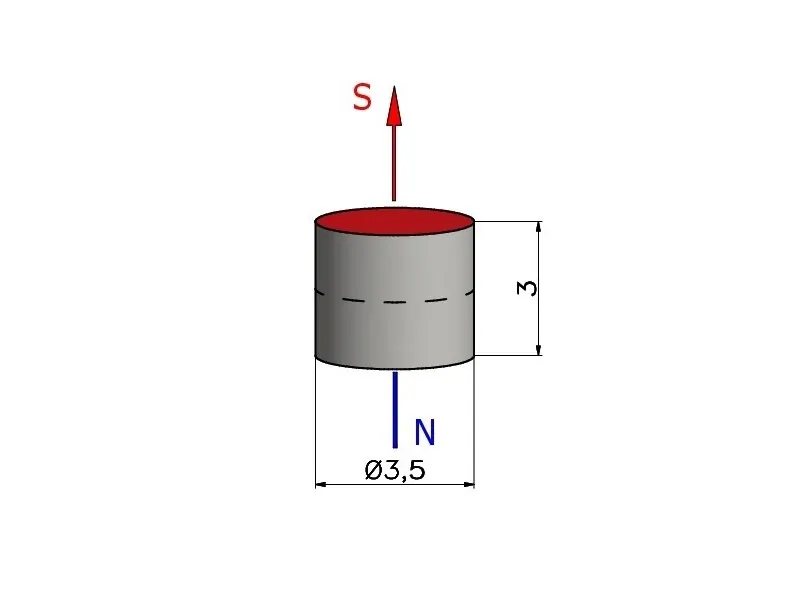

Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są wynikiem pomiaru konkretnej sztuki w temperaturze pokojowej i mają służyć do porównywania użytkowych własności magnetycznych oferowanych w sklepie magnesów. Polecamy sprawdzenie próbki magnesu w konkretnych warunkach.
Własności magnetyczne materiału - N38
| Indukcja remanencji Br | 1,21 - 1,25 [T] |
| Koercja HcB | min. 899 [kA/m] |
| Koercja HcJ | min. 955 [kA/m] |
| Gęstość energii magnetycznej (BH)max | 286 - 302 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
Własności fizyczne
| Gęstość | ~7,5 [g/cm3] |
| Twardość Vickersa (HV) | ~600 [kg/mm2] |
| Rezystywność | ~144 [uOhm x cm] |
Mały magnes
Mały magnes o średnicy 3 mm i wysokości 6 mm jest doskonałą propozycją dla tych osób, które potrzebują względnie dużą siłę magnetyczną, ale nie mają miejsca na duży magnes. Może on podnieść nawet kilkaset gramowy ciężar. W związku z tym, że jego kształt nie jest płaski, linie sił pola magnetycznego mają większy zasięg i można ten neodymowy magnes wykorzystać do włączenia lub też wyłączenia czujnika kontaktronowego znajdującego się w pewnej odległości od magnesu. Dodatkowo, w związku z tym, iż walcowy magnes posiada dosyć dobre tolerancje wymiarowe, bo jest to +0,1/-0,1 mm, można pomyśleć o wciskaniu magnesu w precyzyjnie przygotowany otwór montażowy, a nie wyłącznie o przyklejaniu.
Wysokość 6 mm umożliwia też łatwiejsze chwycenie magnesu w palce, więc miłośnicy przyciskania kartek papieru magnesem do lodówki albo do tablicy magnetycznej równiez będą zadowoleni.
