Wysokość
7 [mm]
Średnica fazy pod łeb śruby
9 [mm]
Średnica wewnętrzna
4,5 [mm]
Średnica zewnętrzna
25 [mm]
Typ magnesu
neodymowy
Udźwig maksymalny
25 [kg]
- szczeliny pomiędzy uchwytem magnetycznym a zworą magnetyczną (w pewnych warunkach nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu o połowę
- materiału, z którego jest wykonana zwora magnetyczna (im większa zawartość węgla w stali tym mniejszy udźwig)
- powierzchni zwory (im gładsza powierzchnia tym większy udźwig)
- kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej)
- grubości zwory magnetycznej (zwora nie może być zbyt cienka, ponieważ część strumienia magnetycznego nie jest wykorzystana do zamknięcia obwodu)
- temperatury pracy (im wyższa temperatura tym mniejszy udźwig).
Max. temperatura pracy
≤ 80 [°C]
Powłoka
Cynk (Zn)
Z otworem pod łeb śruby
tak
Waga
24,2 [g]
Parametry użytkowe
Podany udźwig jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy: z użyciem jako zwory magnetycznej blachy ze stali niskowęglowej (St3S) o grubości 10 [mm], o gładkiej powierzchni, przy zerowej szczelinie, przy prostopadłym działaniu siły, w temperaturze pokojowej.
Uwaga: podawany udźwig jest wartością wyłącznie porównawczą.
Rzeczywisty udźwig zależy od następujących czynników:

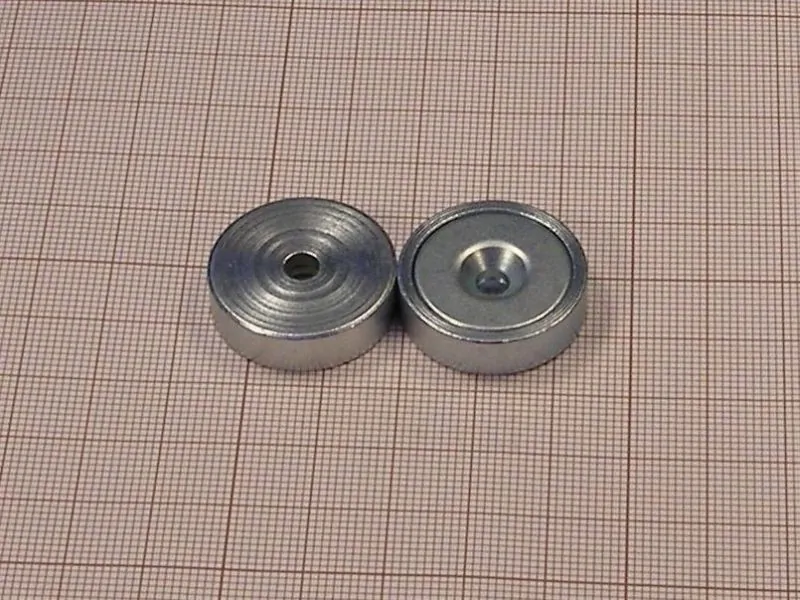

Uchwyty magnetyczne to proste obwody magnetyczne złóżone z magnesu i stalowej obudowy. W związku z tym, że w uchwytach magnetycznych wykorzystane są oba bieguny magnesu (jeden działa bezpośrednio, a drugi nasyca obudowę, przez co również działa na element przyciągany), charakteryzują się one stosunkowo dużym udźwigiem przy jednoczesnym znacznym ograniczeniu zasięgu działania.
W tym uchwycie magnetycznym zastosowano magnes neodymowy. Maksymalna temperatura pracy dla uchwytów magnetycznych z magnesami neodymowymi wynosi 80°[C].

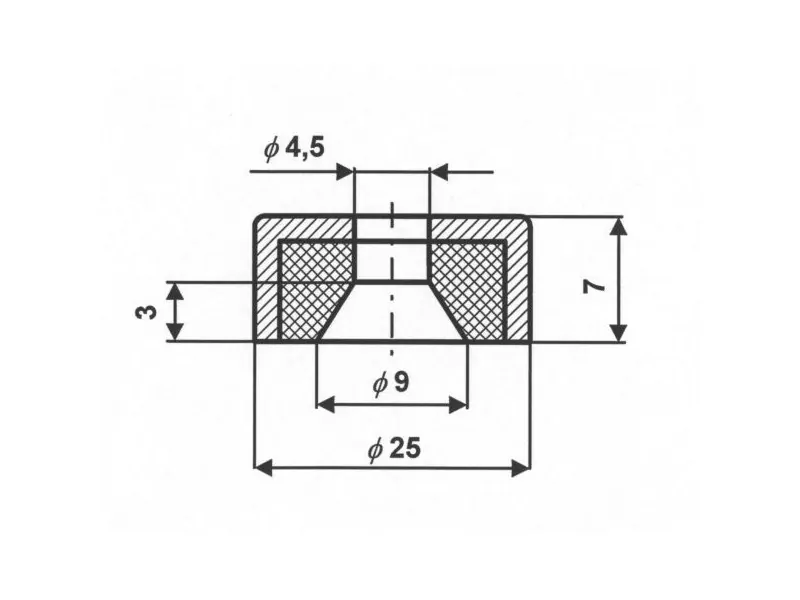

W załączniku znajduje się zwymiarowany szkic uchwytu magnetycznego.
UM25X9-4,5X7N
