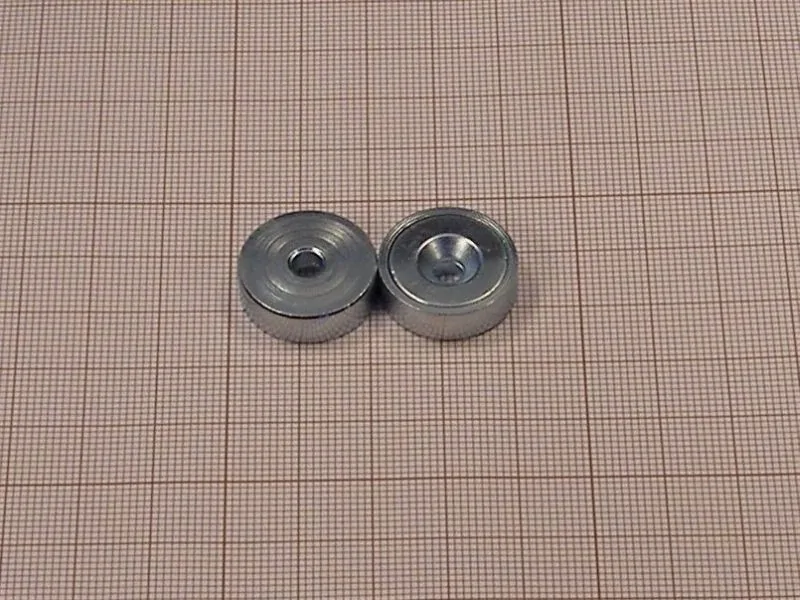

UM 20 X 9/4,5 X 6 / N - uchwyt magnetyczny
  • UM 20 X 9/4,5 X 6 / N - uchwyt magnetyczny
  • UM 20 X 9/4,5 X 6 / N - uchwyt magnetyczny - 002
  • UM 20 X 9/4,5 X 6 / N - uchwyt magnetyczny - 003

UM 20 X 9/4,5 X 6 / N - uchwyt magnetyczny

UM 20 X 9/4,5 X 6 / N - uchwyt magnetycznyUM 20 X 9/4,5 X 6 / N - uchwyt magnetyczny5,75 zł

Zapytanie wysłane

  •     *Wymagane pola

Wczytywanie

Od Cena Netto Cena Brutto
1 szt. 5.75 zł 7.07 zł
35 szt. 4.28 zł 5.26 zł
160 szt. 4.15 zł 5.10 zł
350 szt. 4.07 zł 5.01 zł
Ilość
Dostępna ilość: 16351 szt.

Zadaj pytanie o produkt
Parametry użytkowe

Średnica zewnętrzna

20 [mm]

Wysokość

6 [mm]

Średnica fazy pod łeb śruby

9 [mm]

Średnica wewnętrzna

4,5 [mm]

Typ magnesu

neodymowy

Udźwig maksymalny

15 [kg]

Podany udźwig jest udźwigiem maksymalnym zmierzonym w warunkach optymalnych, to znaczy: z użyciem jako zwory magnetycznej blachy ze stali niskowęglowej (St3S) o grubości 10 [mm], o gładkiej powierzchni, przy zerowej szczelinie, przy prostopadłym działaniu siły, w temperaturze pokojowej.

Uwaga: podawany udźwig jest wartością wyłącznie porównawczą.
Rzeczywisty udźwig zależy od następujących czynników:

  • szczeliny pomiędzy uchwytem magnetycznym a zworą magnetyczną (w pewnych warunkach nawet bardzo mała szczelina np. 0,5 [mm] może spowodować spadek udźwigu o połowę
  • materiału, z którego jest wykonana zwora magnetyczna (im większa zawartość węgla w stali tym mniejszy udźwig)
  • powierzchni zwory (im gładsza powierzchnia tym większy udźwig)
  • kierunku działania siły odrywającej (największy udźwig uzyskujemy przy prostopadłym działaniu siły odrywającej)
  • grubości zwory magnetycznej (zwora nie może być zbyt cienka, ponieważ część strumienia magnetycznego nie jest wykorzystana do zamknięcia obwodu)
  • temperatury pracy (im wyższa temperatura tym mniejszy udźwig).

Max. temperatura pracy

≤ 80 [°C]

Powłoka

Cynk (Zn)

Z otworem pod łeb śruby

tak

Waga

12,8 [g]

Uchwyty magnetyczne to proste obwody magnetyczne złóżone z magnesu i stalowej obudowy. W związku z tym, że w uchwytach magnetycznych wykorzystane są oba bieguny magnesu (jeden działa bezpośrednio, a drugi nasyca obudowę, przez co również działa na element przyciągany), charakteryzują się one stosunkowo dużym udźwigiem przy jednoczesnym znacznym ograniczeniu zasięgu działania.

W tym uchwycie magnetycznym zastosowano magnes neodymowy. Maksymalna temperatura pracy dla uchwytów magnetycznych z magnesami neodymowymi wynosi 80°[C].

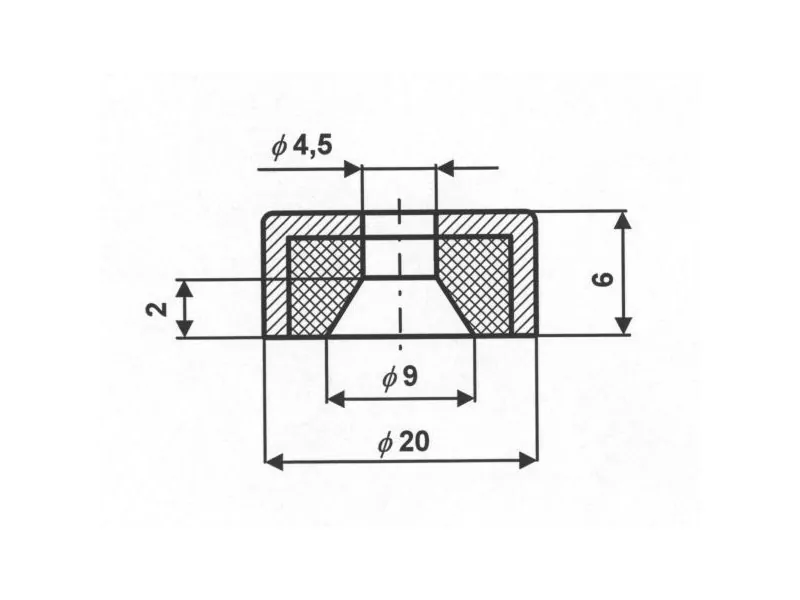

W załączniku znajduje się zwymiarowany szkic uchwytu magnetycznego.

UM20X9-4,5X6N
16351 Przedmioty
