Separator magnetyczny płytowy 505x720x143 / F z płytą ułatw. czyszczenie

Separator magnetyczny płytowy 505x720x143 / F z płytą ułatw. czyszczenieSeparator magnetyczny płytowy 505x720x143 / F z płytą ułatw. czyszczenie6 069,00 zł

Your Query is sent.

  •     *Wymagane pola

Loading

Od Cena Netto Cena Brutto
1 szt. 6069.00 zł 7464.87 zł
Produkt niedostępny

magnes nad taśmociąg
Zadaj pytanie o produkt
Parametry użytkowe

Producent

Enes Magnesy

Długość

505 [mm]

* Długość części magnetycznej

700 [mm]

Szerokość

720 [mm]

Wysokość

143 [mm]

Typ magnesu

ferrytowy

Biegunowość

bieguny wzdłużne

Max. temperatura pracy

250 [°C]

Obudowa

stal kwasoodporna, AISI 304 / EN 1.4301, dopuszczona do kontaktu z żywnością

Wodoodporny

tak

Przesypowy

tak

Podwieszany

tak

Wysokość zawieszenia

120

Zasięg

max. 390 [mm]

Z ułatwionym czyszczeniem

tak

Praca w układach o przepływie materiału oczyszczanego

grawitacyjnym

Waga

222 [kg]

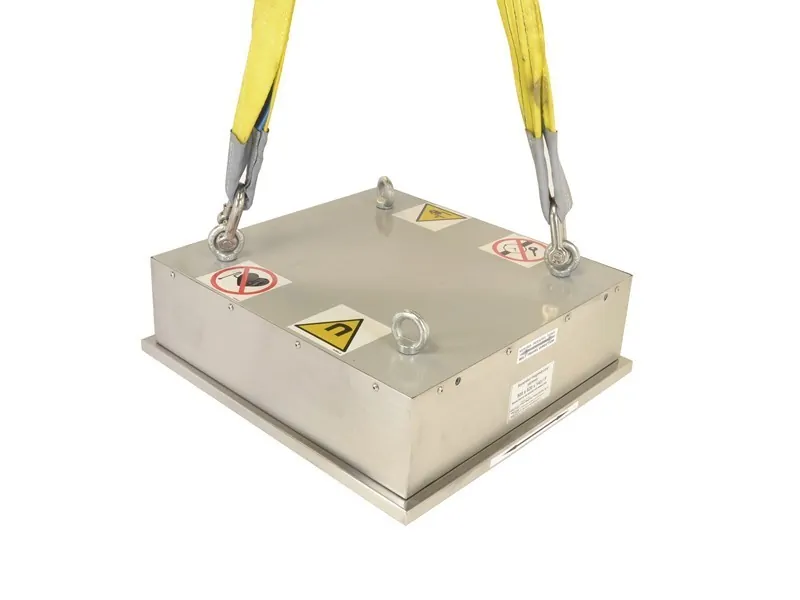

Separator montowany nad taśmociągiem służy do wychwytywania niepożądanych stalowych elementów z transportowanych substancji (przemysł spożywczy, przetwórstwo tworzyw sztucznych, surowce mineralne, recykling itp.). Zamontowany pod pewnym kątem może także służyć jako separator zsypowy. Szczelna obudowa ze stali kwasoodpornej zawiera obwód magnetyczny z magnesów ferrytowych. Magnetycznie czynna jest powierzchnia dolna separatora. W płycie górnej znajdują się cztery otwory gwintowane M10 w które wkręcone są śruby z uchem do podwieszania.

Płyta ułatwiająca czyszczenie jest zbudowana z blachy ze stali kwasoodpornej oraz miękkiej blachy aluminiowej, chroniącej obudowę separatora przed uszkodzeniami spowodowanymi przez uderzenia wychwytywanym materiałem. Dwa paski blachy magnetycznie miekkiej wbudowane w płytę powodują, że trzyma sie ona pewnie separatora, a równocześnie daje się łatwo odrywać wraz z wychwyconymi elementami, usprawniając w ten sposób jego czyszczenie.

Na zamówienie wykonujemy separatory magnetyczne o dowolnie wybranych wymiarach. Parametry magnetyczne, zasięg działania i wymiary dobierane są zgodnie z wymaganiami Klientów.

Indukcja magnetyczna na środku powierzchni bieguna magnetycznego wynosi ~0,160 [T].

Indukcja magnetyczna na krawędzi powierzchni bieguna magnetycznego (maksymalna) wynosi~0,290 [T].

Indukcja magnetyczna na środku powierzchni pomiędzy biegunami magnetycznymi wynosi ~0,135 [T].

Indukcja magnetyczna na środku powierzchni pomiędzy biegunami magnetycznymi w dystansie: 40 mm od separatora wynosi ~0,131 [T], 80 mm od separatora wynosi ~0,090 [T], 100 mm od separatora wynosi ~0,075 [T], 120 mm od separatora wynosi ~0,062 [T], 140 mm od separatora wynosi ~0,053 [T]160 mm od separatora wynosi ~0,044 [T], 180 mm od separatora wynosi ~0,037 [T], 200 mm od separatora wynosi ~0,032 [T], 240 mm od separatora wynosi ~0,023 [T], 280 mm od separatora wynosi ~0,018 [T], 320 mm od separatora wynosi ~0,013 [T], 360 mm od separatora wynosi 0,010 [T].

Przykładowy zasięg działania dla różnych wychwytywanych przedmiotów: nakrętki M5-M10 - ok.175 mm, , kulki Ø 4,5-12 mm - ok. 135 mm, gwoździe żelazne - ok. 390 mm, spinacze - ok. 320 mm, śruba M8 - ok. 245 mm.

W separatorze magnetycznym zastosowano spiekane magnesy ferrytowe. Maksymalna temperatura pracy dla separatorów magnetycznych z magnesami ferrytowymi wynosi ok. 250°[C]

UWAGA! Nieostrożne obchodzenie się z urządzeniem może spowodować obrażenia rąk!

Caution! Strong magnetic field! Caution! Danger of hand crush! Caution! Metal object having ban! Caution! Persons with pacemaker presence ban!

Ciężar separatora wynosi: ~215,0 [kg]+ ~7,0 [kg] płyta czyszcząca
