Średnica zewnętrzna
14 [mm] +0,1/-0,1
Średnica wewnętrzna
3 [mm] +0,1/-0,1
Wysokość
7 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
7 [mm]
Typ magnesu
neodymowy
Oznaczenie materiału magnetycznego
N35H
Udźwig maksymalny
4 [kg]
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,386 [T]
Max. temperatura pracy
≤ 120 [°C]
Powłoka
Nikiel (NiCuNi)
Moment magnetyczny
10179 [nWb]x[m]
Waga
7,71 [g]
Parametry użytkowe

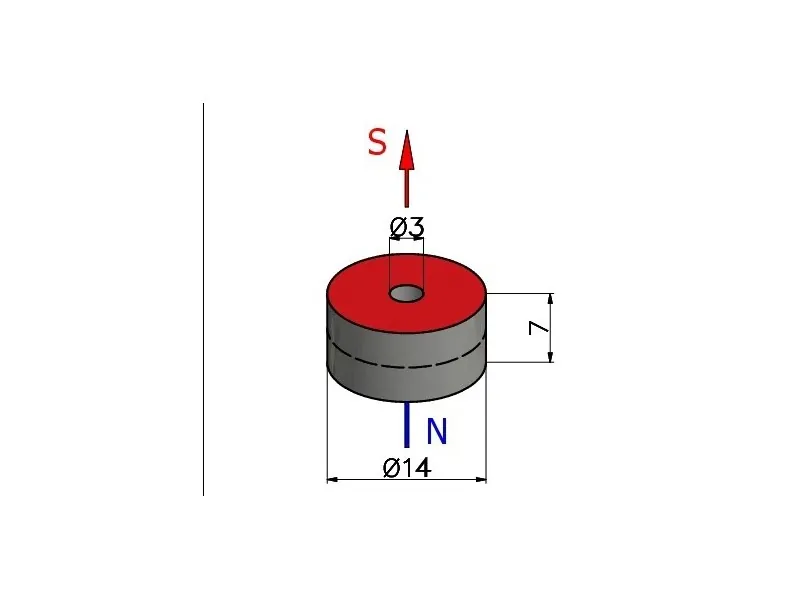

Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału. Temperatura Curie wynosi ~ 310°[C]. Współczynnik temperaturowy remanencji TK(Br: około ~0,12 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około -0,6 %/°[C].
Nie stosować w wodzie.
Spiekane magnesy neodymowe są kruche. Magnes neodymowy bez żadnej obudowy może pęknąć po zderzeniu z innym "silnym" magnesem.
Podane wartości są wynikiem pomiaru konkretnej sztuki w temperaturze pokojowej i mają służyć do porównywania użytkowych własności magnetycznych oferowanych w sklepie magnesów. Polecamy sprawdzenie próbki magnesu w konkretnych warunkach.
Własności magnetyczne materiału - N35H
Indukcja remanencji Br |
1,17 - 1,21 [T] |
Koercja HcB |
min. 867 [kA/m] |
Koercja HcJ |
min. 1352 [kA/m] |
Gęstość energii magnetycznej (BH)max |
263 - 286 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
| W załączniku znajduje się przykładowy wykres przebiegu II ćwiartki pętli histerezy magnetycznej dla materiału N35H. |
Własności fizyczne
Gęstość |
~7,5 [g/cm3] |
Twardość Vickersa (HV) |
~600 [kg/mm2] |
Rezystywność |
~144 [uOhm x cm] |
