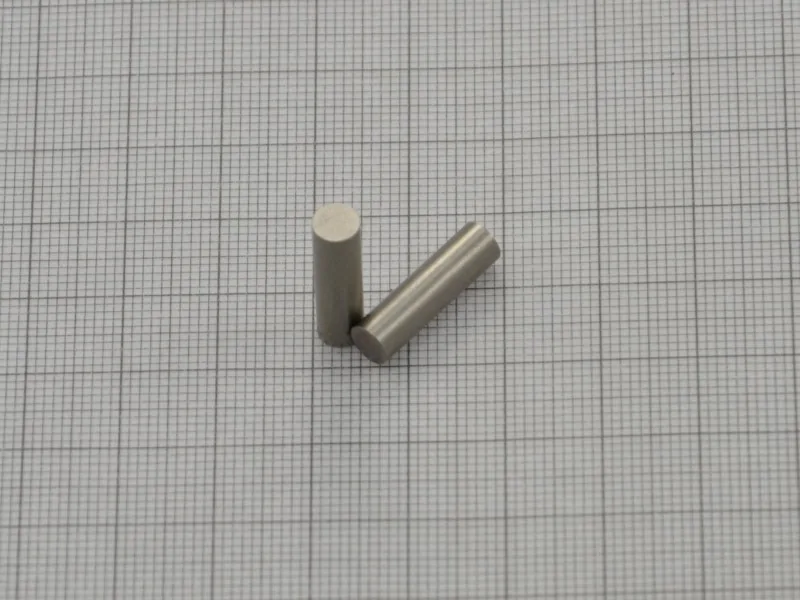

Średnica zewnętrzna
5 [mm] +0,1/-0,1
Wysokość
18 [mm] +0,1/-0,1
Kierunek magnesowania wzdłuż wymiaru
18 [mm] wysokości
Typ magnesu
AlNiCo
Oznaczenie materiału magnetycznego
LNG12
Udźwig maksymalny
0,16 [kg]
Indukcja magnetyczna w geometrycznym środku powierzchni bieguna magnetycznego
0,049 [T]
Max. temperatura pracy
450 [°C]
Moment magnetyczny
160,74 [nWb]x[m]
Waga
2,52 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Maksymalna temperatura pracy wynosi nie więcej niż 525°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 860°[C]. Współczynnik temperaturowy remanencji TK(Br): około -0,02 [%/°C]. Współczynnik temperaturowy koercji TK(HcJ): około +0,02 [%/°C].
Magnesy AlNiCo można stosować w wodzie.
Podane wartości są wynikiem pomiaru konkretnej sztuki w temperaturze pokojowej i mają służyć do porównywania użytkowych własności magnetycznych oferowanych w sklepie magnesów. Polecamy sprawdzenie próbki magnesu w konkretnych warunkach.
Własności magnetyczne materiału - LNG12
Indukcja remanencji Br |
0,7 [T] |
Koercja HcJ |
min. 44[kA/m] |
Gęstość energii magnetycznej (BH)max |
12,4 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
| W załączniku znajduje się przykładowy wykres przebiegu II ćwiartki pętli histerezy magnetycznej dla materiału LNG12. |
Własności fizyczne
Gęstość |
~7,3 [g/cm3] |
Alnico2
