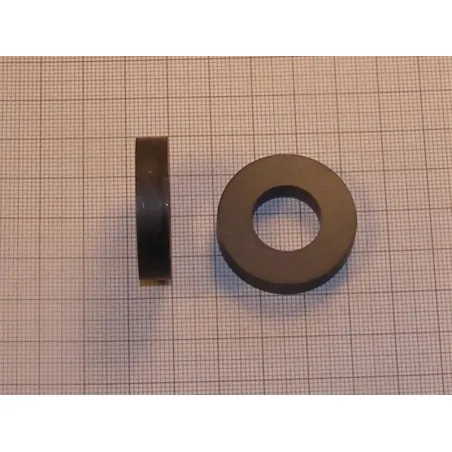

Średnica zewnętrzna
30 [mm] +2,5%/-2,5%
Wysokość
5 [mm] +0,1/-0,1
Średnica wewnętrzna
16 [mm] +2,5%/-2,5%
Kierunek magnesowania wzdłuż wymiaru
5 [mm] wysokości
Typ magnesu
ferrytowy
Oznaczenie materiału magnetycznego
F30
Udźwig maksymalny
1,1 [kg]
Max. temperatura pracy
250 [°C]
Wodoodporny
tak
Waga
10,77 [g]
Parametry użytkowe
Kierunek magnesowania wzdłuż wysokości oznacza, że jedna kołowa powierzchnia magnesu stanowi biegun "N", a druga przeciwległa kołowa powierzchnia biegun "S".
Udźwig mierzono wykorzystując gładką blachę o grubości 10 [mm] przy prostopadłym działaniu siły odrywającej. Przy sile działającej na zsuwanie udźwig magnesu będzie 5-krotnie mniejszy. Szczelina pomiędzy magnesem a blachą spowoduje zmniejszenie udźwigu.
Maksymalna temperatura pracy wynosi nie więcej niż 250°[C]. (Dla magnesów płaskich lub znajdujących się w otwartym obwodzie magnetycznym temperatura pracy może być trochę niższa. Dla magnesów wysokich lub znajdujących się w zamkniętym obwodzie magnetycznym temperatura pracy jest równa maksymalnej temperaturze pracy dla danego materiału.) Temperatura Curie wynosi ~ 450°[C]. Współczynnik temperaturowy remanencji TK(Br): około -0,19 %/°[C]. Współczynnik temperaturowy koercji TK(HcJ): około 0,40 %/°[C].
Magnesy ferrytowe nie wymagają zabezpieczenia antykorozyjnego. Mogą być stosowane w wodzie.
Magnesy ferrytowe są magnesami ceramicznymi i dlatego są kruche.
Podane wartości są wynikiem pomiaru konkretnej sztuki w temperaturze pokojowej i mają służyć do porównywania użytkowych własności magnetycznych oferowanych w sklepie magnesów. Polecamy sprawdzenie próbki magnesu w konkretnych warunkach.
Własności magnetyczne materiału - F30
Indukcja remanencji Br |
min. 0,37 [T] |
Koercja HcB |
min. 175 [kA/m] |
Koercja HcJ |
min. 180 [kA/m] |
Gęstość energii magnetycznej (BH)max |
min. 26 [kJ/m3] |
| Własności magnetyczne materiału wraz z kształtem, gabarytami, maksymalną temperaturą pracy i kierunkiem magnesowania mają wpływ na użytkowe własności magnetyczne magnesu. |
| W załączniku znajduje się przykładowy wykres przebiegu II ćwiartki pętli histerezy magnetycznej dla materiału F30. |
Własności fizyczne
Gęstość |
~4,5 [g/cm3] |
Rezystywność |
104 - 108 [uOhm x cm] |
magnes ceramiczny
magnes ceramiczny
